一份两层幼儿园采暖通风设计CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：1501平方米
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 设计内容：通风,采暖
• 冷热源：市政热网
• 采暖系统：热水辐射
• 节点大样：集分水器
• 项目所在地：河北

附件详情

• 资料目录
• 设计施工总说明
• 主要设备表及图例
• 地板辐射采暖大样图
• 通风平面图
• 采暖平面图
• 系统原理图

附件详情

稿件为河北某住宅小区幼儿园采暖通风设计施工图纸；幼儿园地上两层建筑，层高为3.6米，幼儿园建筑面积为1501.2m2,设计内容包括采暖、通风、防排烟设计。

，图纸共6张。

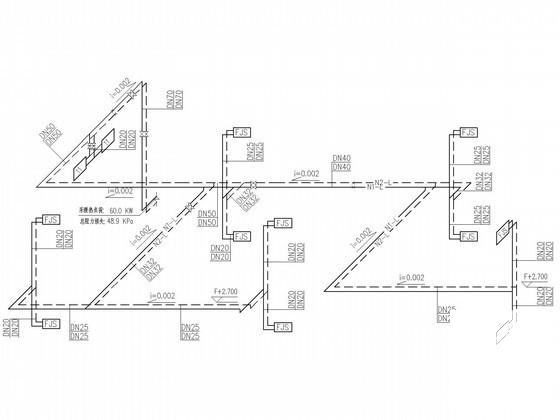

采暖干管系统图

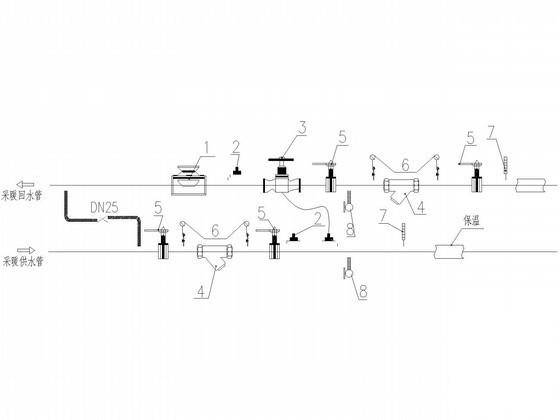

建筑物热力入口装置大样图

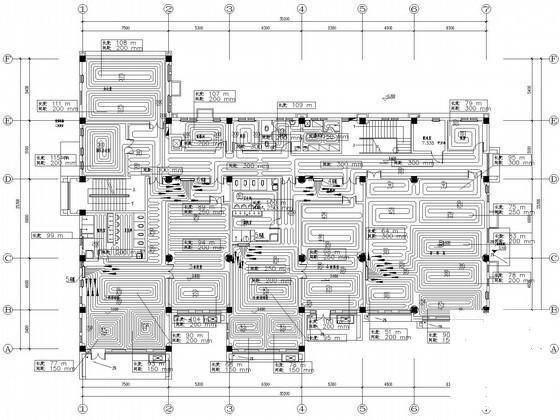

采暖通风平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
