一份3层幼儿园采暖通风系统设计CAD施工图纸(自然排烟的)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：1984.93平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 水系统：双管制,同程式
• 送风方式：散流器送风

附件详情

一、项目概要：

该项目是位于山东省，是一个多层幼儿园建筑，地上3层，建筑高度为10.5米，建筑面积1984.93平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，通风平面图，采暖平面图，采暖系统图等...

二、采暖系统：
1.采暖系统供水温度为 75°C，回水温度为50°C；热媒由换热站集中供给，采暖系统的采暖入口设置详见图纸。
2.幼儿园为散热器采暖系统
3. 采暖系统采用双管中供中回式机械循环系统，干管同程式。供回水干管梁下安装。系统的补水定压交由换热站解决...

三、通风设计：
1.厨房设机械排风系统，通风次数为40次/h,补风采用自然补风。不满足自然通风要求的卫生间处设吊顶式通风器，换气次数为10次/h。洗衣房设吊顶式排气扇,换气次数为15次/h...
2.内走道及所有地上房间满足自然排烟的要求，均采用自然排烟...

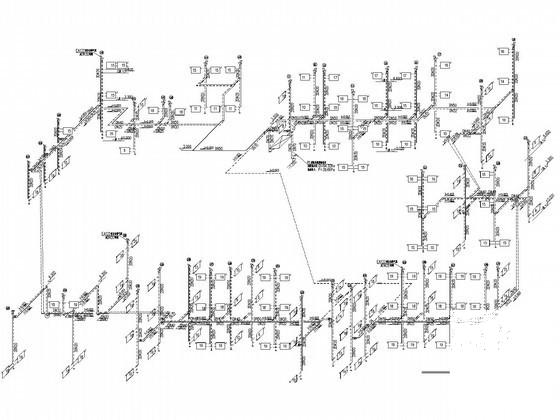

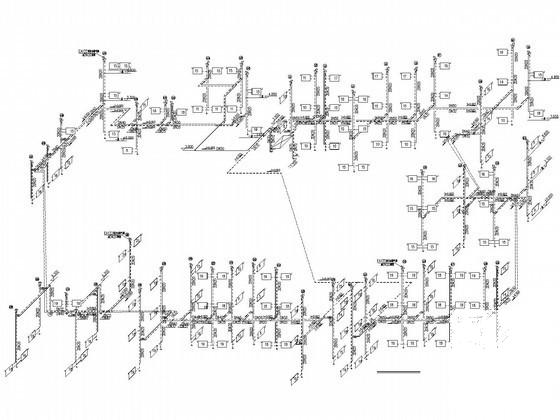

采暖系统图二

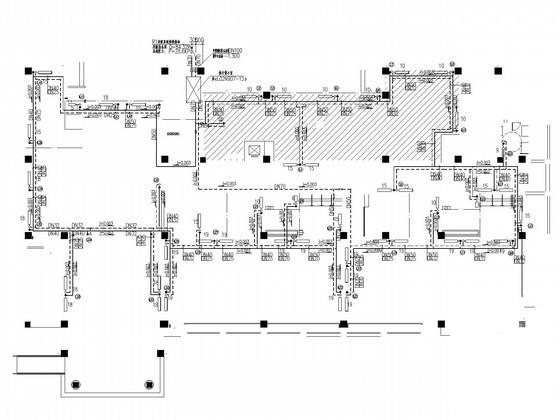

一层采暖平面图

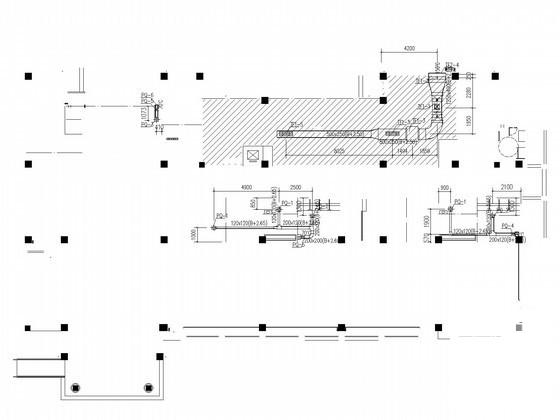

一层通风平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 22:47:31上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
