住宅人防工程暖通施工图纸cad平面图

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计详细说明：有
• 建筑类别：住宅
• 建筑高度类型：单层建筑
• 建筑设计面积：4997.78平方米
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 设计内容：防排烟
• 项目所在地：江苏

设计总说明：1、项目概要：该项目为 江苏省住宅人防工程 暖通施工图 2021 ； 建筑技术指标：该项目位于地下一层，建筑埋深最低点标高-2.700（最深处），本人防工程为附建式甲类人防工程，设计区建筑设计面积：7020.89平方米,人防防护面积：4997.78，平时功能为自走汽车库。 该项目耐火等级：一级；人防区平时划分为3个防火分区。

2、设计范围及内容：对相关场所设置必要的防排烟措施及相应的控制措施，保证火灾时人员疏散和消防救援的要求：

1、防烟设施：该项目楼梯间均为直通室外的封闭楼梯间，首层设置直通室外的疏散门

2、排烟设施：地下机动车库设置排烟系统。

部分图纸展示：


防火分区 R-1 进风机房平面图.jpg

防火分区 R-1 排风机房平面图.jpg

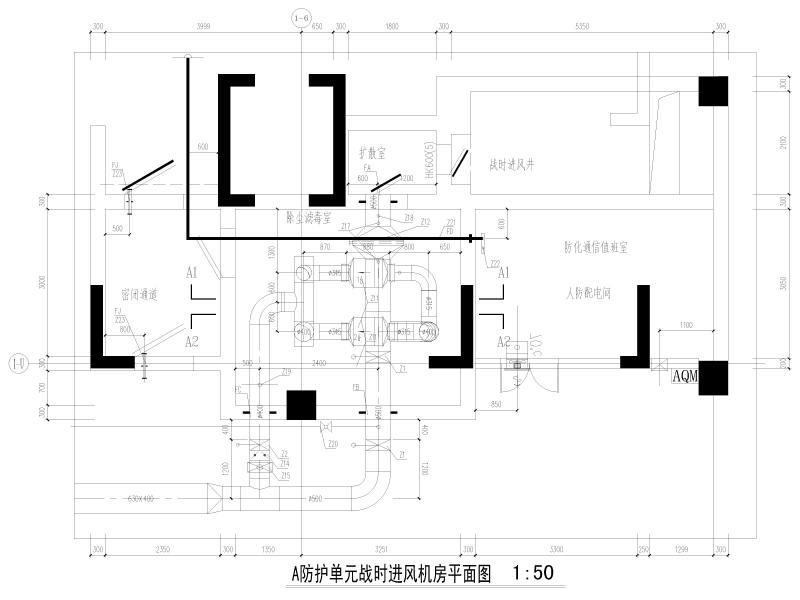

A防护单元战时进风机房平面图

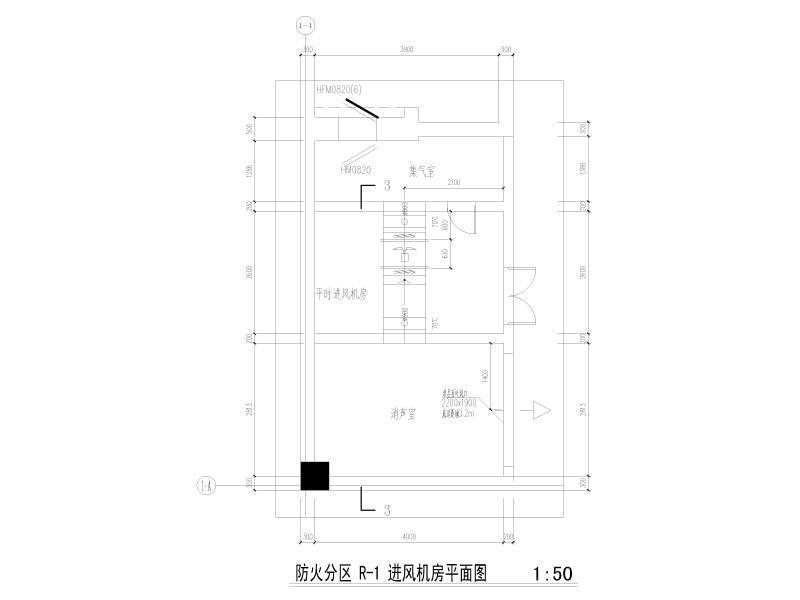

防火分区 R-1 进风机房平面图

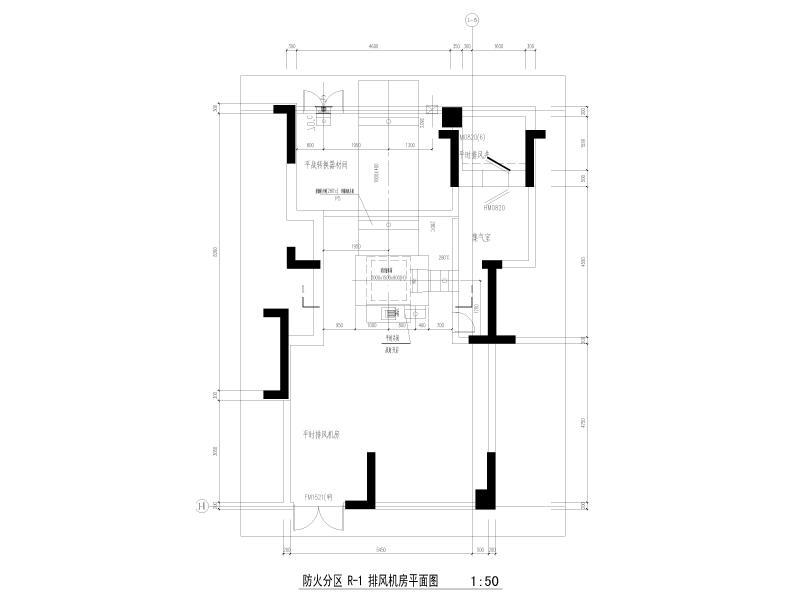

防火分区 R-1 排风机房平面图

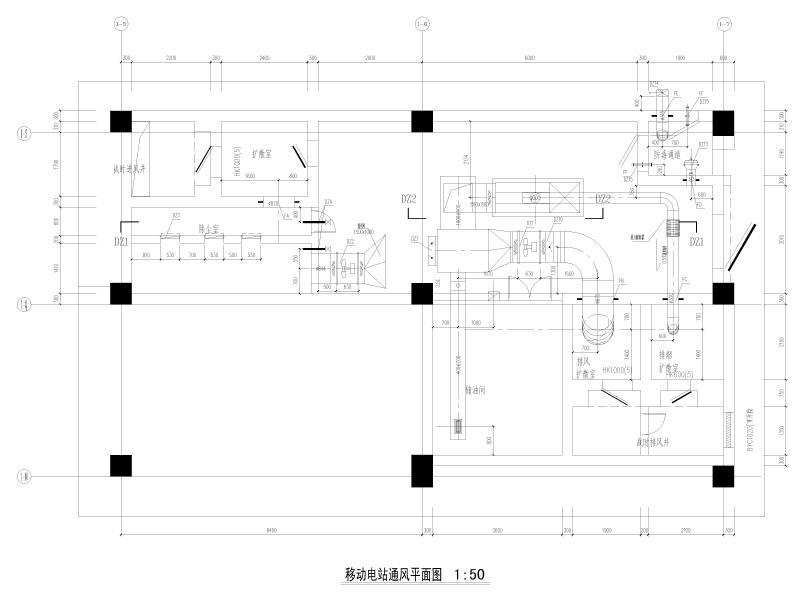

移动电站通风平面图

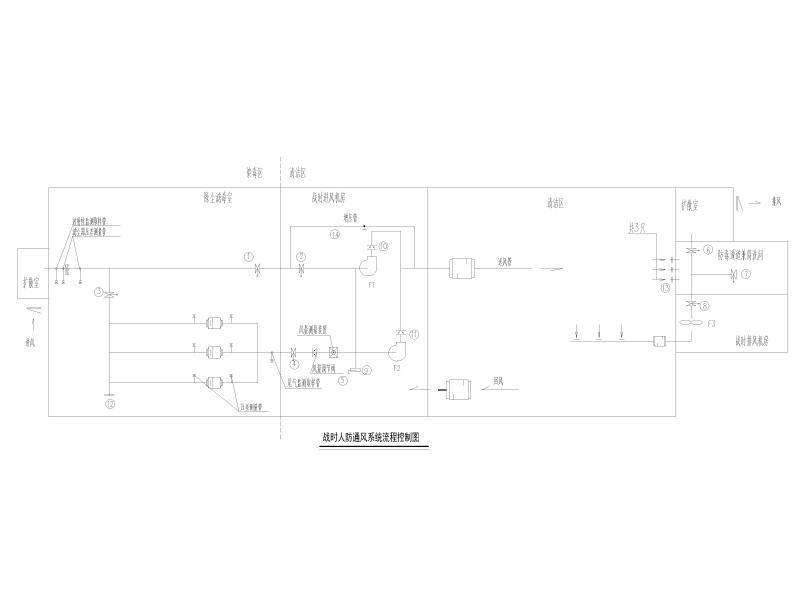

战时人防通风系统流程控制图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
