下车库暖通人防设计CAD施工图纸(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑面积：2854.9平方米
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：通风,人防
• 送风方式：侧面送风

一.设计依据

1.建筑专业委托图纸。

2.<<采暖通风与空气调节设计规范>>GB50019-2003

3.<<高层民用建筑设计防火规范>>GB50045-95(2005年版)

4.<<汽车库建筑设计规范>>JGJ100-98

5.<<汽车库.修车库.停车场设计防火规范>>GB50067-97

6.<<全国民用建筑工程设计技术措施--暖通空调与动力>>2003年版

二.设计范围

该资料包括主楼防烟楼梯间与电梯间合用前室加压送风设计；地下车库及设备用房的通风排烟设计；以及战时人防通风系统设计。

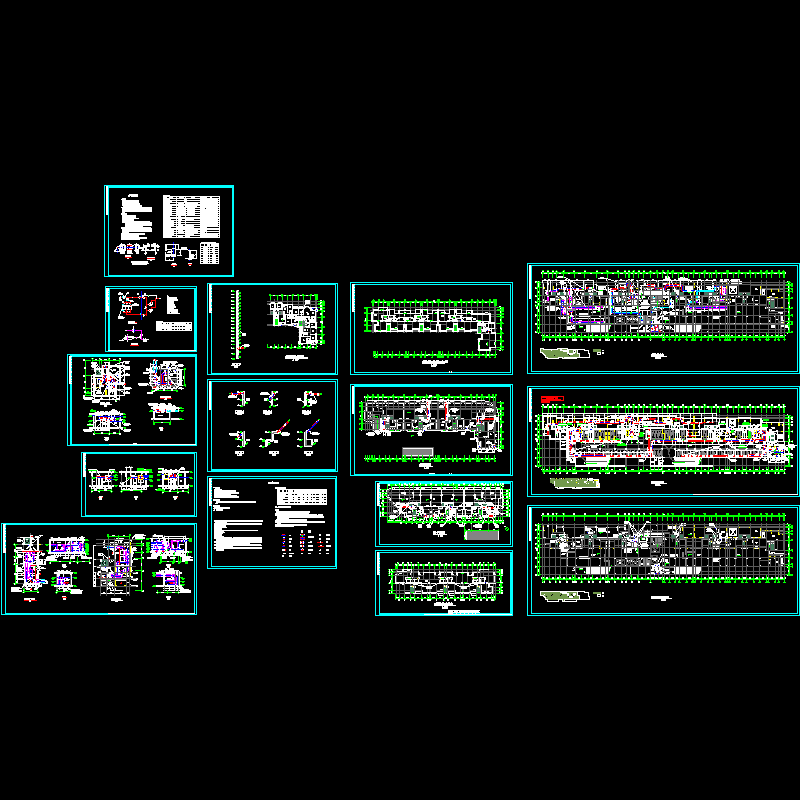

图纸展示：
