国内多层办公楼塔吊施工方案(群塔作业)

[复制链接]

0

主题

0

帖子

1445

积分

超级版主

Rank: 8Rank: 8

积分
1445
发表于 2021-11-9 22:04:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 一、 项目概要…………………………………………………2
  • 二、 塔型选择…………….……………………………………2
  • 三、 立塔位置及塔吊基础….…………………………………3
  • 四、 塔吊安装方法及程序……………………………………3
  • 五、 安全措施…………………………………………………5
  • 六、 顶升………………………………………………………6
  • 七、 验收………………………………………………………7

附件详情

总建筑面积74505m2,该项目地上6层、地下2层,地下二层层高4m、地下一层6m、首层4.5m、二~五层4.7m、屋顶机房3m,总高度30m。塔吊中心:1#塔吊中心坐在○3轴上,距离○A轴5m;塔吊顶升方向向南; 2#塔吊中心坐在○4轴上,距离○M轴5m;塔吊顶升方向向南; 3#塔吊中心坐在○10轴上,距离○M轴5m;塔吊顶升方向向北; 4#塔吊中心坐在○10轴上,距离○A轴5m;塔吊顶升方向向北; 5#塔吊中心坐在能源结构的中间,距离西墙37.5m,距离南墙5m;塔吊顶升方向向东;
ST60/14塔吊安装顺序:
(1)安装过渡节:此件重3.8t,高7.5m,固定式直接与角钢用Ф65销轴连接,就位高12.5m。再安装若干个标准节,使其超过附近电线或建筑物。
(2)安装套架总成:内含过渡节,总重约8.23t(其中套架3.8t,平台3.1t,扁担梁0.35t,油缸0.33t),高8.7m,要安好扁担梁、平台及油缸,就位后高13.7m(固定式塔机的过渡节与固定角钢直接连接)。
(3)安装回转支撑:在回转支撑上安装平台扶手栏杆和引进梁,然后吊起放在基础节上,此件总重4.92t(含爬梯、引进梁及平台),高2m,就位高度15m,然后提起套架与回转下支座销轴连接。
(4)安装塔尖:带有平台扶手拉杆及司机室,此件总重4.26t(其中塔尖3.56t,司机室0.31t,拉杆0.16t),高9.2m,就位高度25m,吊放到上支座上用螺栓和销子进行连接。
(5)安装平衡臂:在平衡臂专设的吊点上拴好吊索(2根Ф21.3吊索长8m),此件安装重量5.6t(长14.4m含起升2.5t,臂架2.28t,走台0.46t及拉杆0.3t),安装时要用牵引绳进行地面引导,用销轴与塔尖连接,双连接杆与塔尖销轴连接。
(6)安装起重臂:将牵引小车装在臂架根部,根据所需要的长度装配臂节,用两根8m长Ф21.3吊索吊起臂架,要用一根牵引绳地面引导,就位高度18m。臂长60m时重8.85t(23m)。将臂根与塔尖销轴连接,之后用张紧装置(吊车配合抬高),将拉杆与塔尖销轴连接。
(7)安装平衡重:选用汽车吊安装平衡重,当大臂安装完毕后,吊装配重,先吊一大块放在根部,其余向尾部排列,安装后用拉杆穿过每块平衡重的孔进行锁固。
(8)穿绳及其他:将大钩放在顶升平台处,按说明书穿绕钢丝绳,检查各种安全保护装置,要保证齐全灵敏有效。

本施工 方案编制

国内多层办公楼塔吊施工方案(群塔作业)

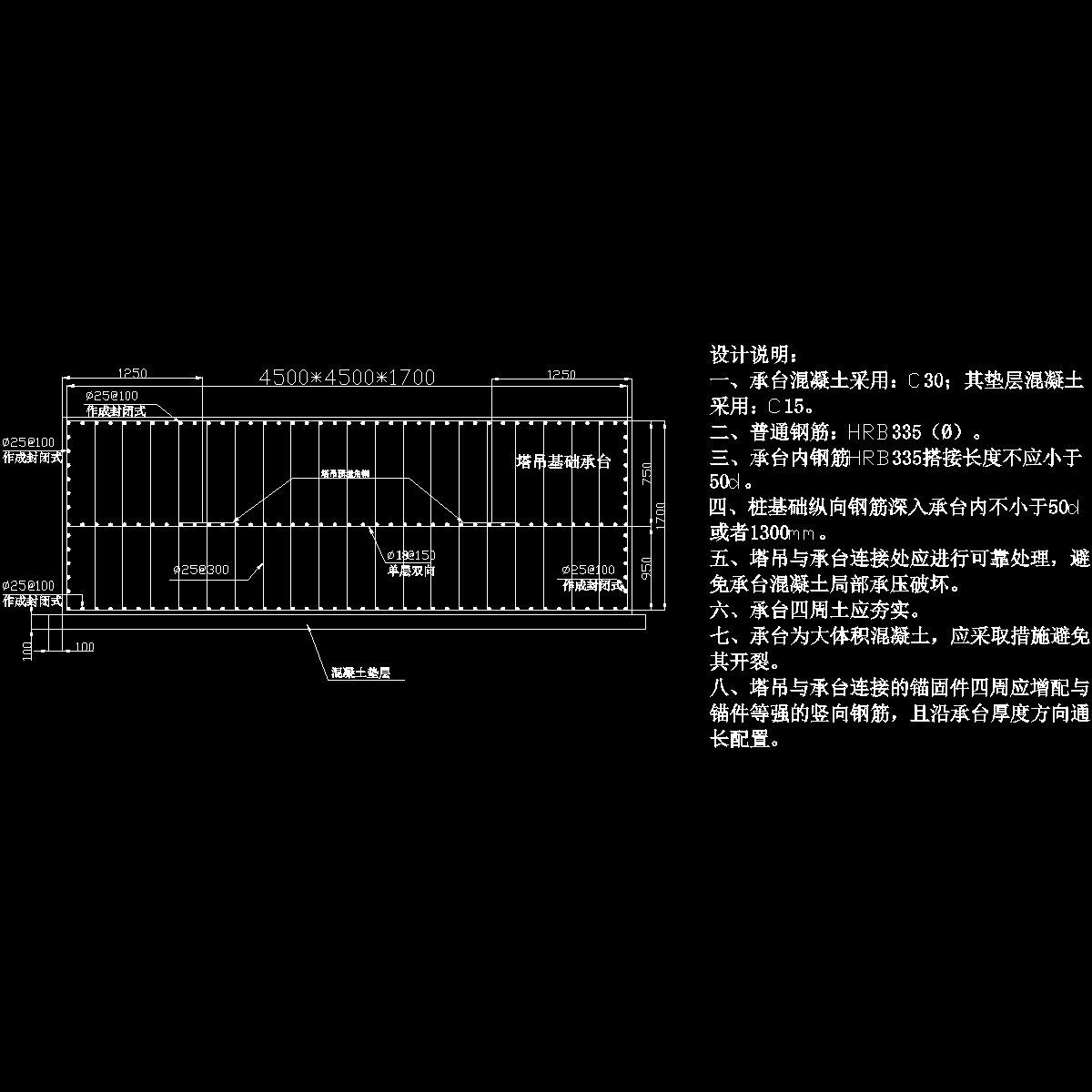

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
