国内大型剧院塔吊施工方案(群塔作业鲁班奖)_CAD

附件详情

  • 1. 编制说明 1
  • 1.1 编制依据 1
  • 1.2 塔机选型原则 1
  • 1.3 塔机吊次计算 3
  • 2. 群塔平面布置 6
  • 3. 竖向布置 7
  • 3.1 塔机竖向布置 7
  • 3.2 塔机高差的计算方法 7
  • 4. 基础施工 8
  • 4.1 基础设计 8
  • 5. 塔机安装和拆除 14
  • 5.1 基本准备 14
  • 5.2 安装和拆除塔机使用的吊装设备 15
  • 5.3 塔机安装和拆除的注意事项 15
  • 5.4 塔机安装程序 16
  • 5.5 塔机拆除程序 19
  • 6. 组织管理 20
  • 7. 群塔运行控制 22
  • 8. 塔基验算计算书 24

附件详情

塔机选型的原则如下:⑴满足施工需要,即塔机的吊次满足要求;⑵各作业队现有机械设备情况;⑶平面内完全覆盖。此外,考虑施工中模板基本不落地,但其中一部分须吊离墙体清理和涂刷隔离剂,然后才能就位,故模板吊次按模板数乘以系数1.5计算;钢筋、模板和其他构件进出场,如塔机的运营能力满足不了这部分工作需要,可采用汽车式起重机进行装卸。群塔平面布置
在确定各塔机位置时需要考虑多方面的因素。
⑴基础深、面积大。尽量减少塔机基础施工和塔机安装后对护坡桩和连续墙稳定性可能带来的影响。
⑵尽量避免塔机机身通穿结构,从而减少对结构施工的影响。
⑶多单位同时作业,尽量减少群塔之间的相互影响。
⑷便于塔机的安装和拆除。
⑸保证施工进度。各参施单位作业队均选用小车变幅的256HC、7022、21B、36B和BPR等大型塔机,其臂长自60m至70m不等。要求各塔机的塔臂高度必须有安全回转高度差,且回转时不得碰及相邻塔机的塔臂和塔身。
⑹因各塔机自身施工规范确定的自由高度不一(低塔为45.7m,高塔为80.0m),顶升高度也不一样(一次顶升29.0m至43.3m不等),要求塔机高度必须在有限的自由高度和顶升高度中调整,每次升降必须履行报批手续,且不得违章作业。
⑺塔机在考虑安装、拆除方便的同时,应使塔机的回转半径尽可能覆盖整个施工作业区,尽量减少塔机的作业盲区和提供尽可能多的材料堆放场地。
⑻各参施作业队塔机数量应能满足本施工区域吊次的最低要求。
要同时满足以上各条件,就必须全面综合考虑各因素。经对多方案比较研究后,确定设置10台塔机,基坑内设6台,基础边沿设4台,并根据各种因素确定为3个塔臂高度层(202区)和3个塔臂高度层(201区)。

1. 编制说明 1
1.1 编制依据 1
1.2 塔机选型原则 1
1.3 塔机吊次计算 3
2. 群塔平面布置 6
3. 竖向布置 7
3.1 塔机竖向布置 7
3.2 塔机高差的计算方法 7
4. 基础施工 8
4.1 基础设计 8
5. 塔机安装和拆除 14
5.1 基本准备 14
5.2 安装和拆除塔机使用的吊装设备 15
5.3 塔机安装和拆除的注意事项 15
5.4 塔机安装程序 16
5.5 塔机拆除程序 19
6. 组织管理 20
7. 群塔运行控制 22
8. 塔基验算计算书 24



以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

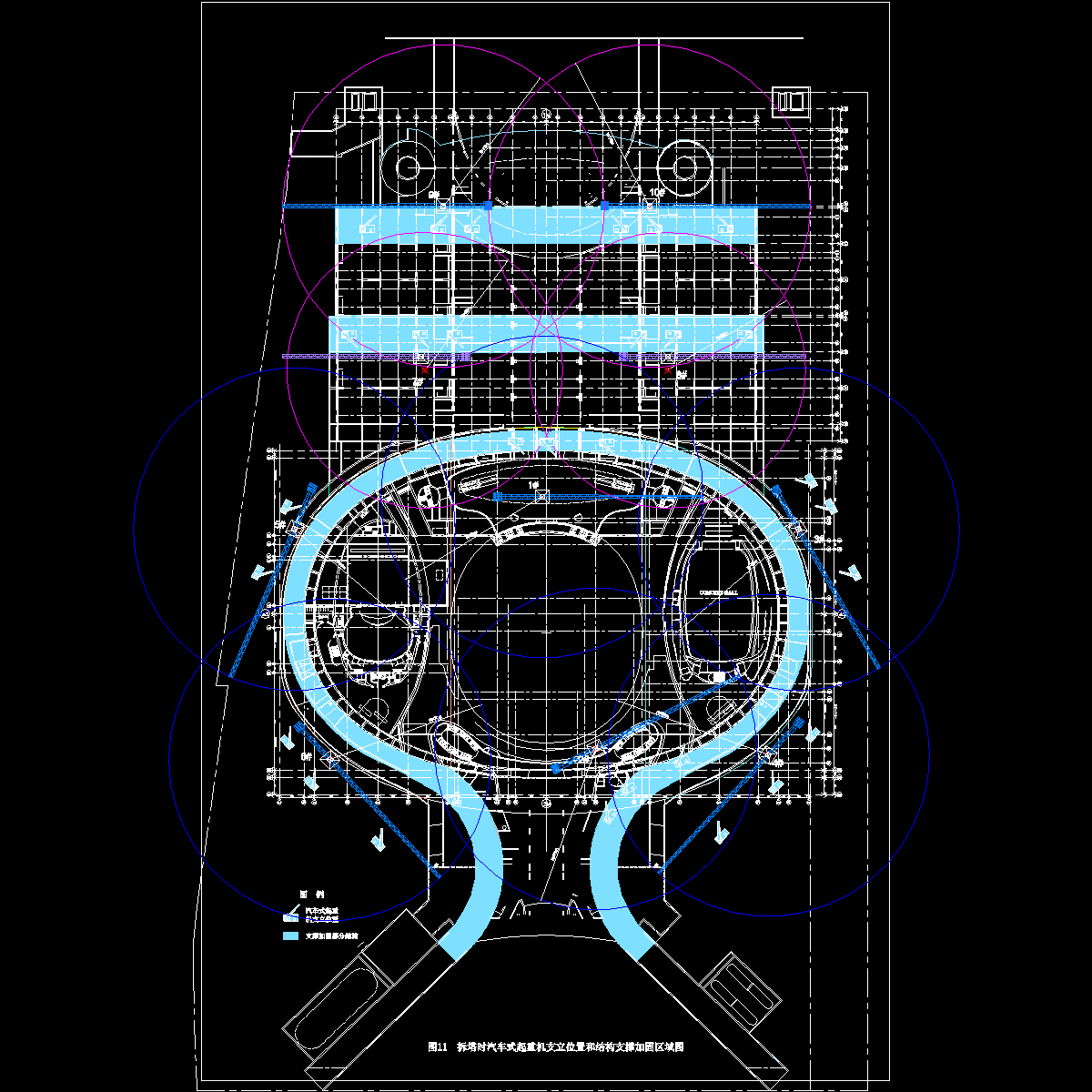

  • 塔吊立塔汽车吊站立位置图20010829.dwg
    塔吊立塔汽车吊站立位置图20010829.dwg

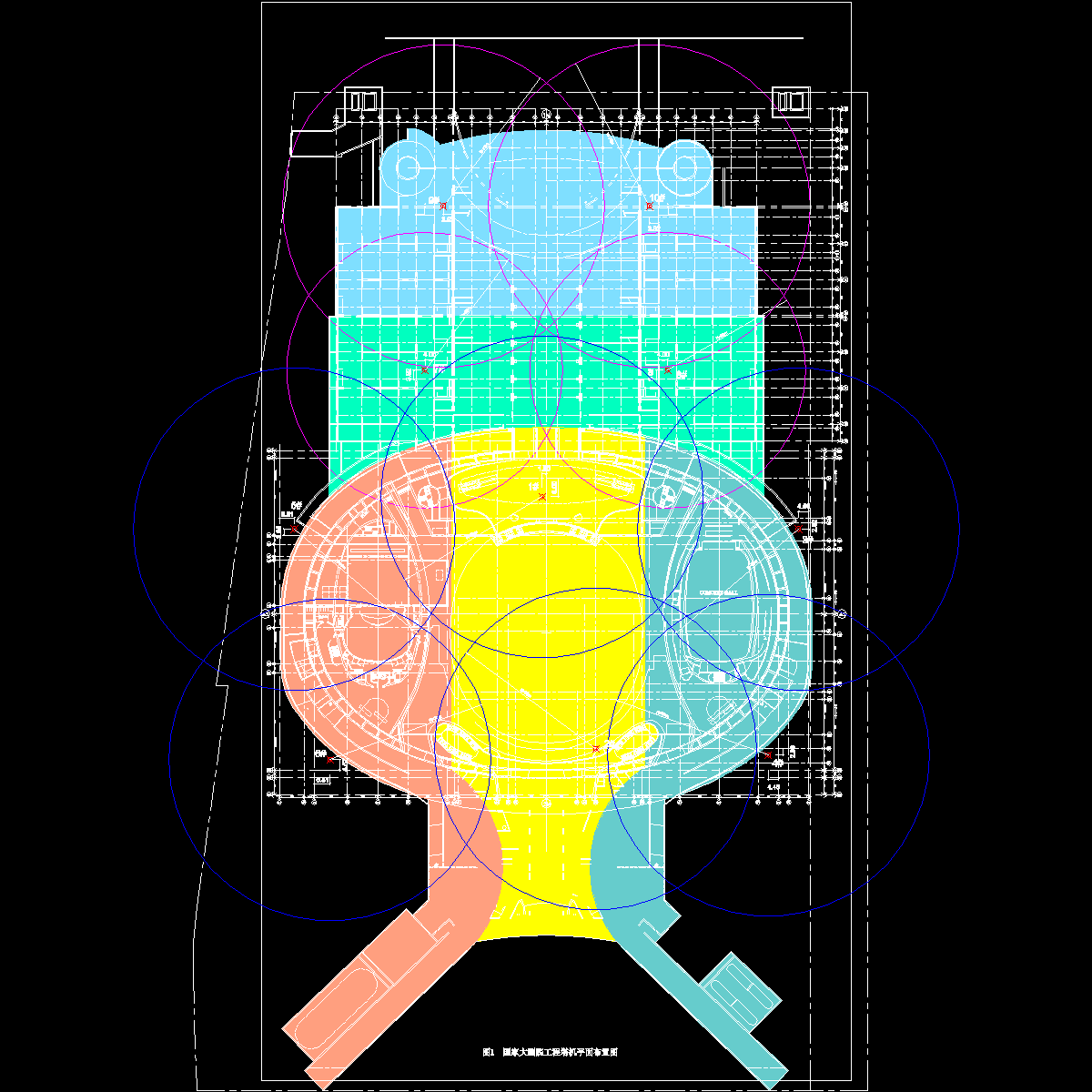

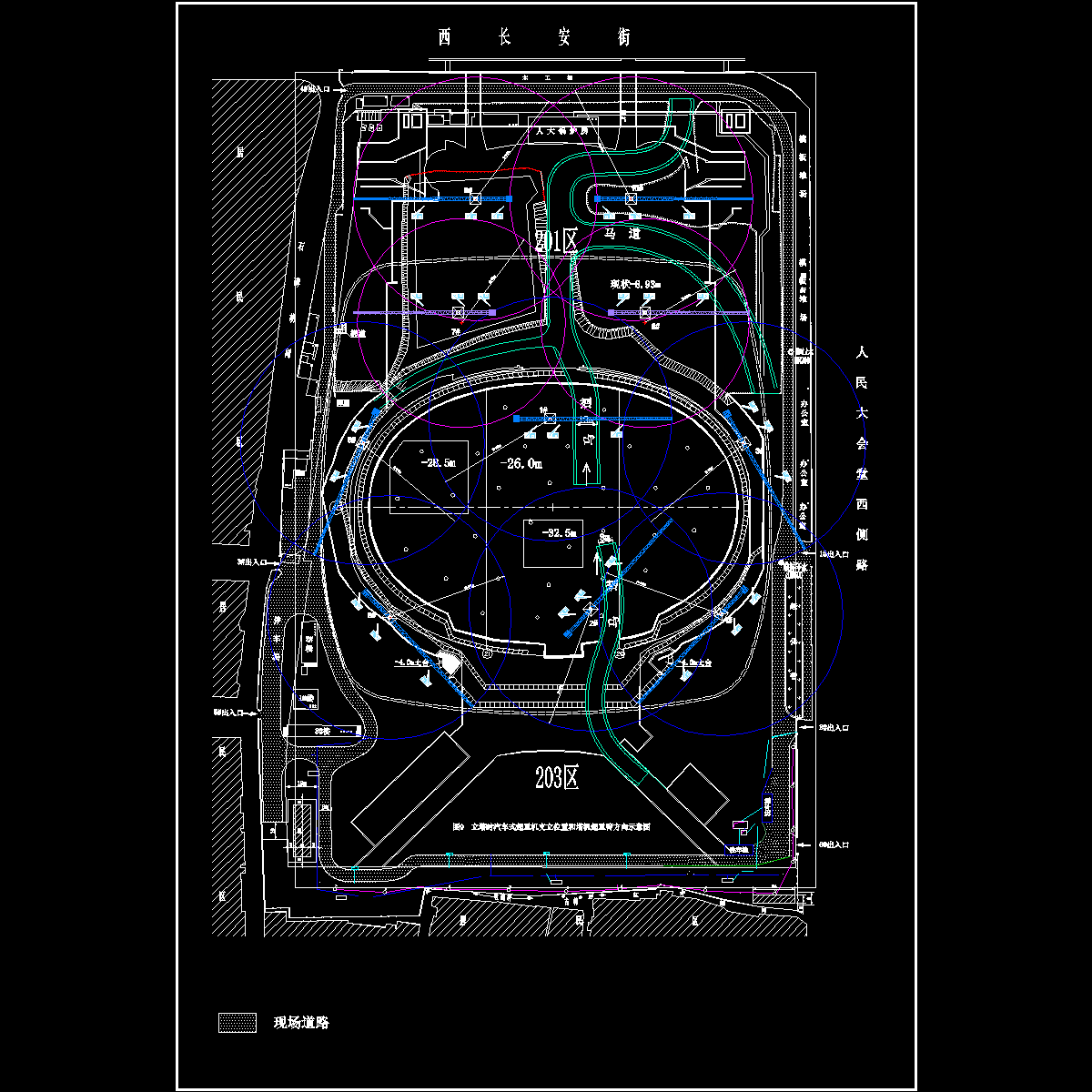

  • 塔吊平面布置图20010905.dwg
    塔吊平面布置图20010905.dwg

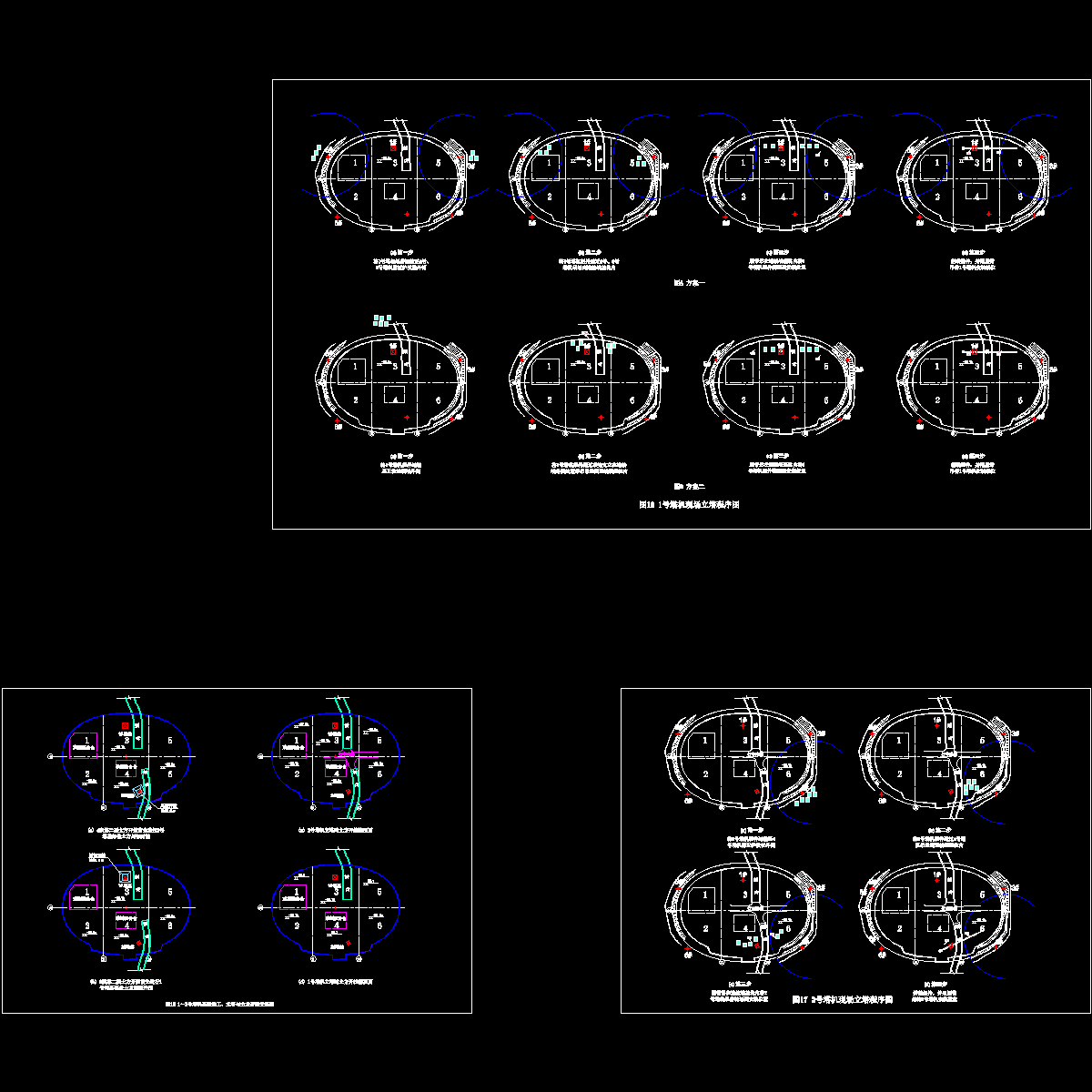

  • 塔机安装顺序图20010911.dwg
    塔机安装顺序图20010911.dwg
  • 塔机拆除和支撑加固图20010829.dwg
    塔机拆除和支撑加固图20010829.dwg

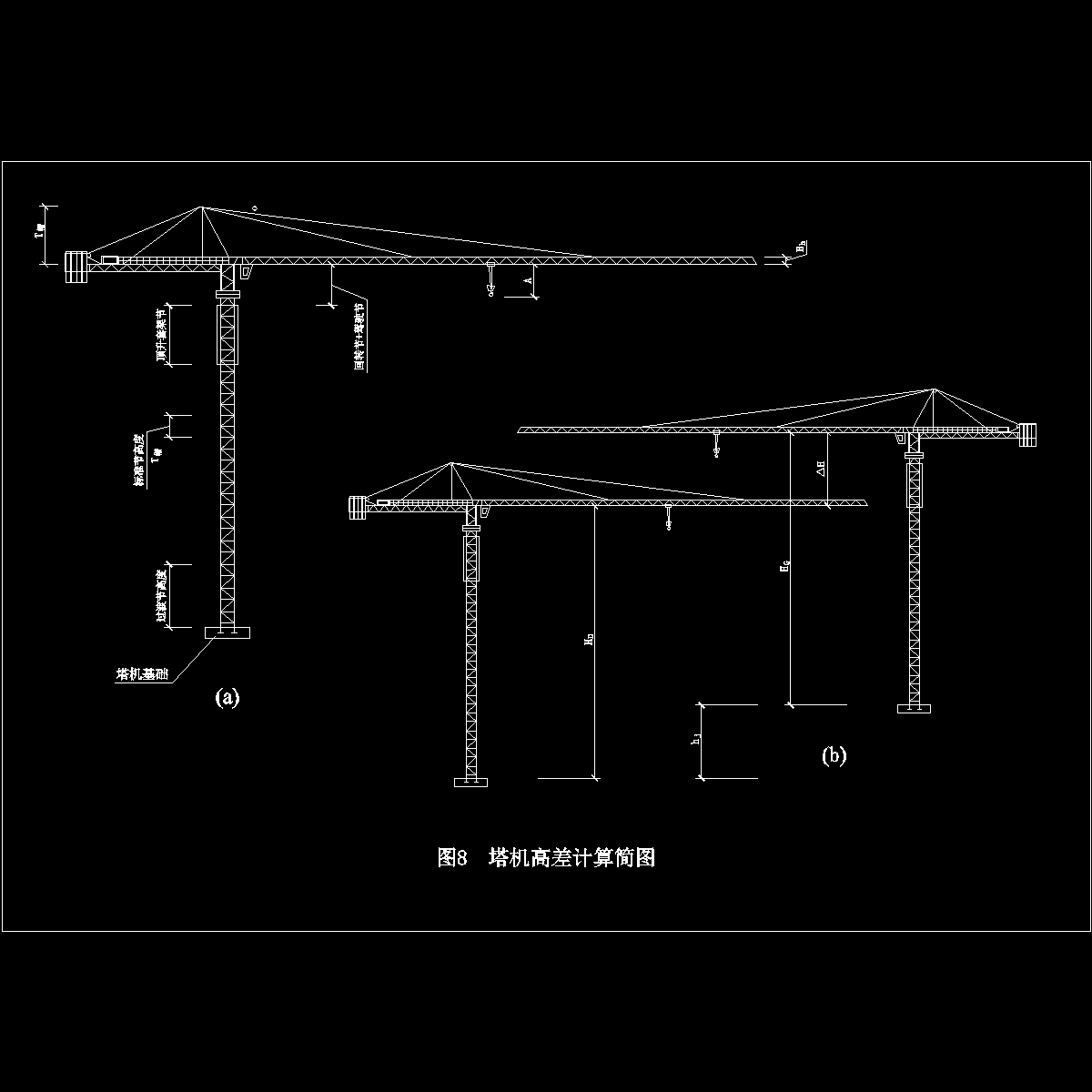

  • 塔机高差计算简图20010919.dwg
    塔机高差计算简图20010919.dwg
  • 塔机基础法线布置20010904.dwg
    塔机基础法线布置20010904.dwg
  • 塔机基础施工图20010903.dwg
    塔机基础施工图20010903.dwg
  • 塔机基础位置剖面图20010829.dwg
    塔机基础位置剖面图20010829.dwg
  • 桩承台构造图20010919.dwg
    桩承台构造图20010919.dwg
  • 塔吊布置剖面图二20010903.dwg
    塔吊布置剖面图二20010903.dwg
以上是部分截图,请下载附件后查看完整高清内容
