框剪结构住宅楼木胶合板模板施工方案(计算书)_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 模板材料:木胶合板模板
  • 主要部位:底板,楼板,剪力墙,楼梯
  • 特殊节点详图:后浇带
  • 楼板支撑架:碗扣式
  • 模板计算书:墙模板,柱模板,板模板,梁模板,支撑架
  • 编制时间:
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
  • 施工重点难点: 模板工程 量大,面广,结构复杂

附件详情

  • 1、编制依据 3
  • 2、项目概要: 3
  • 2.1项目概要 3
  • 2.2、工程设计概况 4
  • 2.3模板工程设计参数 4
  • 3、施工部署 6
  • 4、模板及支撑系统的支设材料选定 6
  • 5、 模板安拆施工 7
  • 5.1、一般要求 7
  • 5.2. 砖胎模施工 7
  • 5.3 混凝土导墙模板支设 8
  • 5.4 底板反梁模板施工 8
  • 5.5 柱模板施工 8
  • 5.6 墙体模板施工 10
  • 5.7 梁、板模板施工 13
  • 5.8 楼梯模板施工 14
  • 5.9门窗洞口模板施工 15
  • 5.10特殊部位施工 16
  • 6、后浇带施工 17
  • 7、模板拆除 18
  • 8、模板及其支撑总要求 19
  • 9、质量保证措施 20
  • 10、安全保证措施 22
  • 11、模板检查和验收要求 23
  • 12、支撑体系检查和验收 25
  • 13、构造要求 26
  • 13.1架体总体要求 26
  • 13.2 立杆 27
  • 13.3水平杆 27
  • 13.4剪刀撑 27
  • 13.5 周边拉接 28
  • 14、应急措施 28
  • 15:模板设计计算书 29
  • 15.1、地下室柱模板计算书 29
  • 15.2、地下室消防水池剪力墙模板计算书 43
  • 15.3、地下室剪力墙模板计算书 52
  • 15.4、地下室顶板大梁模板(一)计算书 61
  • 15.5、地下室顶板大梁模板(二)计算书 77
  • 15.6、标准层梁模板计算书92
  • 15.7、标准层楼板模板计算书106
  • 15.8、标准层柱模板计算书113
  • 15.9、地下室外墙模板 脚手架 计算书127
  • 附图:模板大样图

附件详情

工程建筑设计结构形式为6幢多层为框架剪力墙结构、9组别墅与地下车库为框剪结构建筑结构安全等级为二级,结构耐火等级二级(地下室一级),设防烈度6度,抗震等级:剪力墙三级,框架四级。地基基础甲级,建筑桩基设计等级为甲级,建筑结构设计合理使用年限为50年,基础形式有筏板、承台、条基、桩基基础。
该项目主要构件为框架柱、框架梁和顶板,模板工程量大,面广,结构复杂,保证模板不炸模、不移位是该部位模板设计的重点。为了确保工程质量和安全目标,在材料上选用1830×915×15、E=5000九合松木胶板作为结构构件的模板;木档采用50×100,E=9000的方木;采用可铸锻性铁制作的扣件;钢管使用Ф48×3.0的钢管,考虑该项目体量大,模板体系的材料选用、周转次数、进场和废止,应按合同规定施工。
……
5.9门窗洞口模板施工
门窗洞口模板采用组合模板,门窗四周用活角铁夹组装,为加强刚度,内侧用木枋加固,施工时用401胶在门窗模两侧粘贴海棉条防止漏浆,确保棱角顺直美观。为保证窗下墙的混凝土质量,在窗模下侧板上钻2~3个透气孔,便于排出振捣时产生的气泡。为防止门窗模纵向跑模,用短钢筋作为限位筋焊在附加筋上,限制门窗模的位置。
15:模板设计计算书
15.1地下室E-KZ6柱模板计算书
15.2 消防水池剪力墙模板计算书
15.3 地下室剪力墙模板计算书
15.4 地下室顶板大梁模板(一)计算书
……
130余页,

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

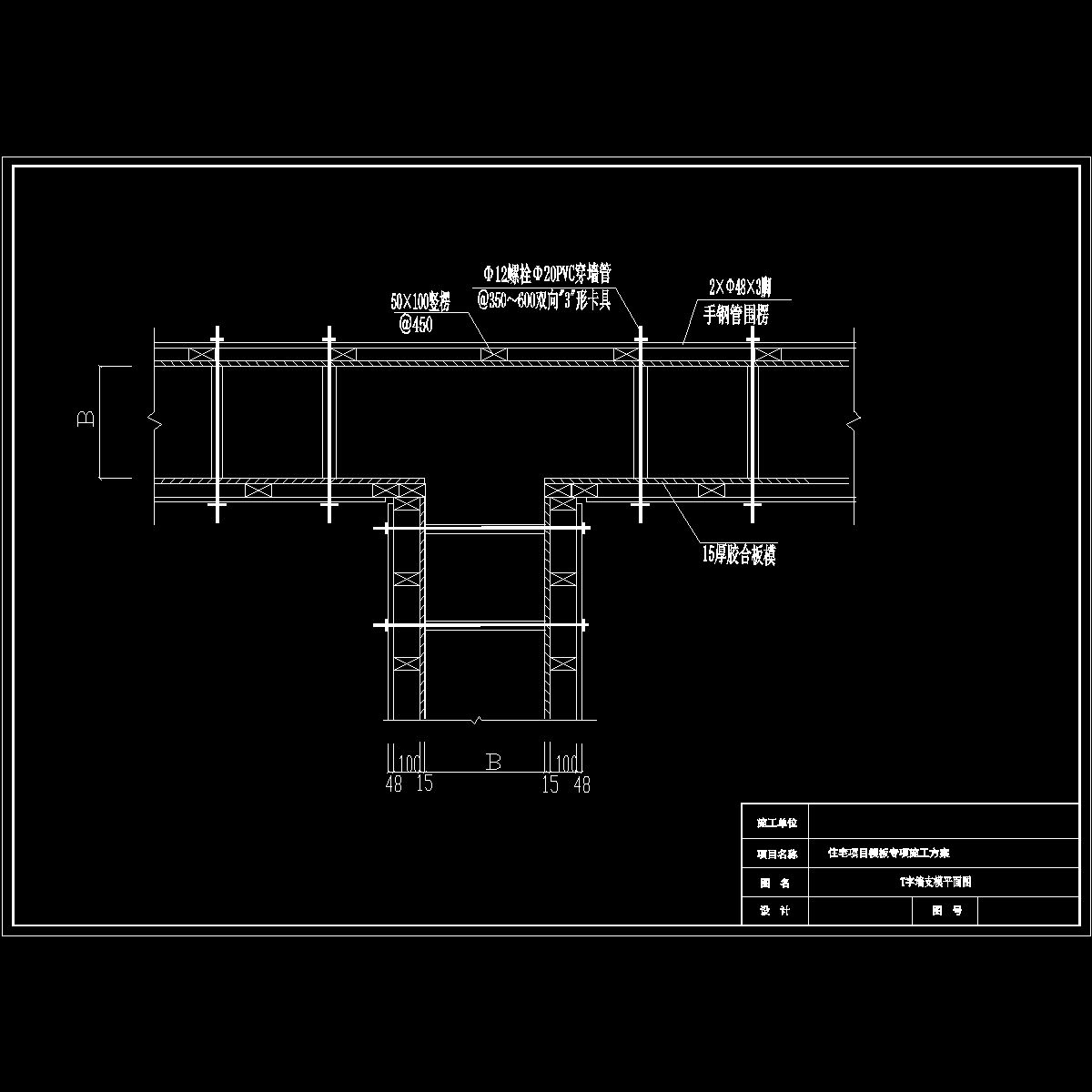

  • t字墙支模平面示意图.dwg
    t字墙支模平面示意图.dwg

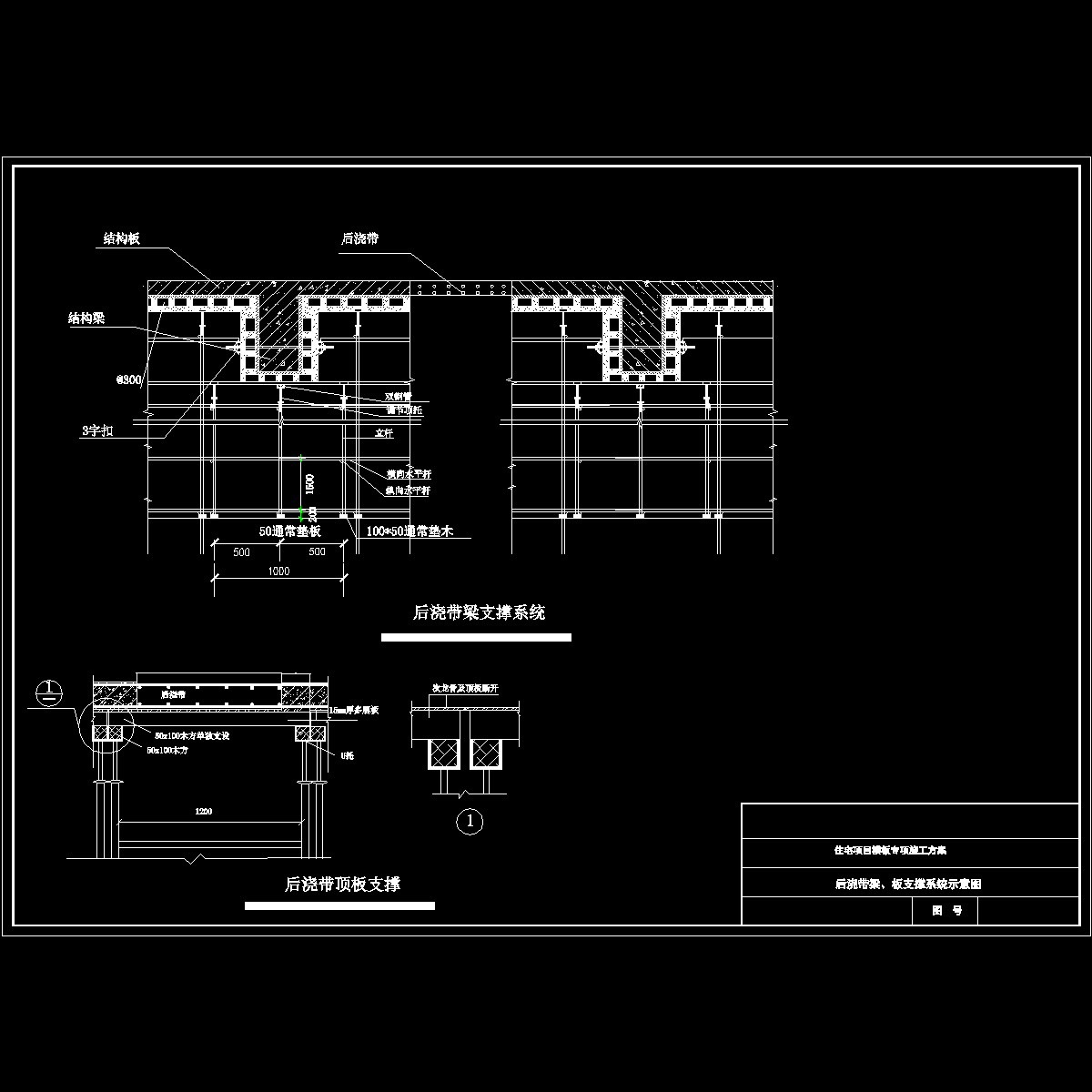

  • 后浇带梁、板模板支撑系统.dwg
    后浇带梁、板模板支撑系统.dwg

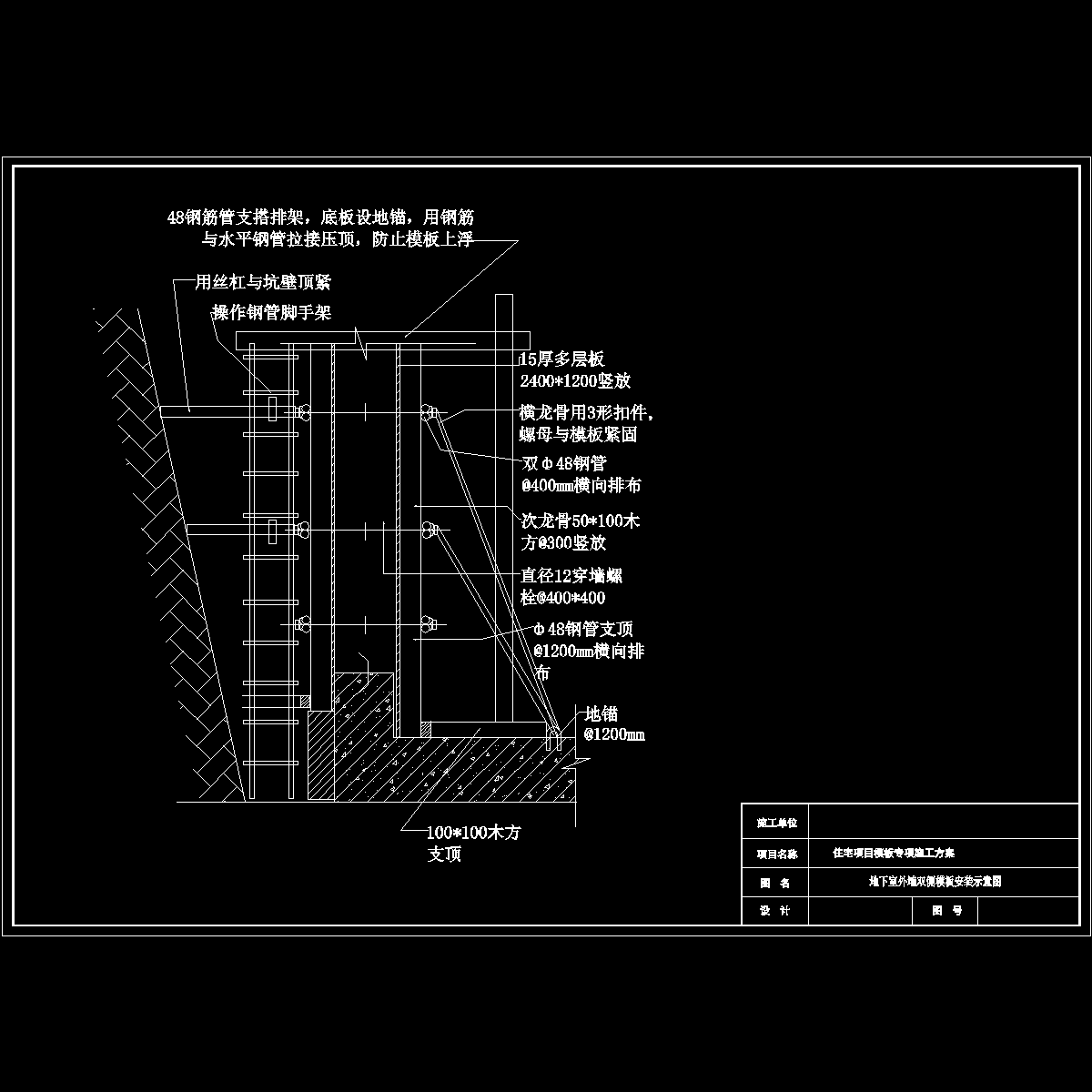

  • 地下室外墙模板安装示意图.dwg
    地下室外墙模板安装示意图.dwg

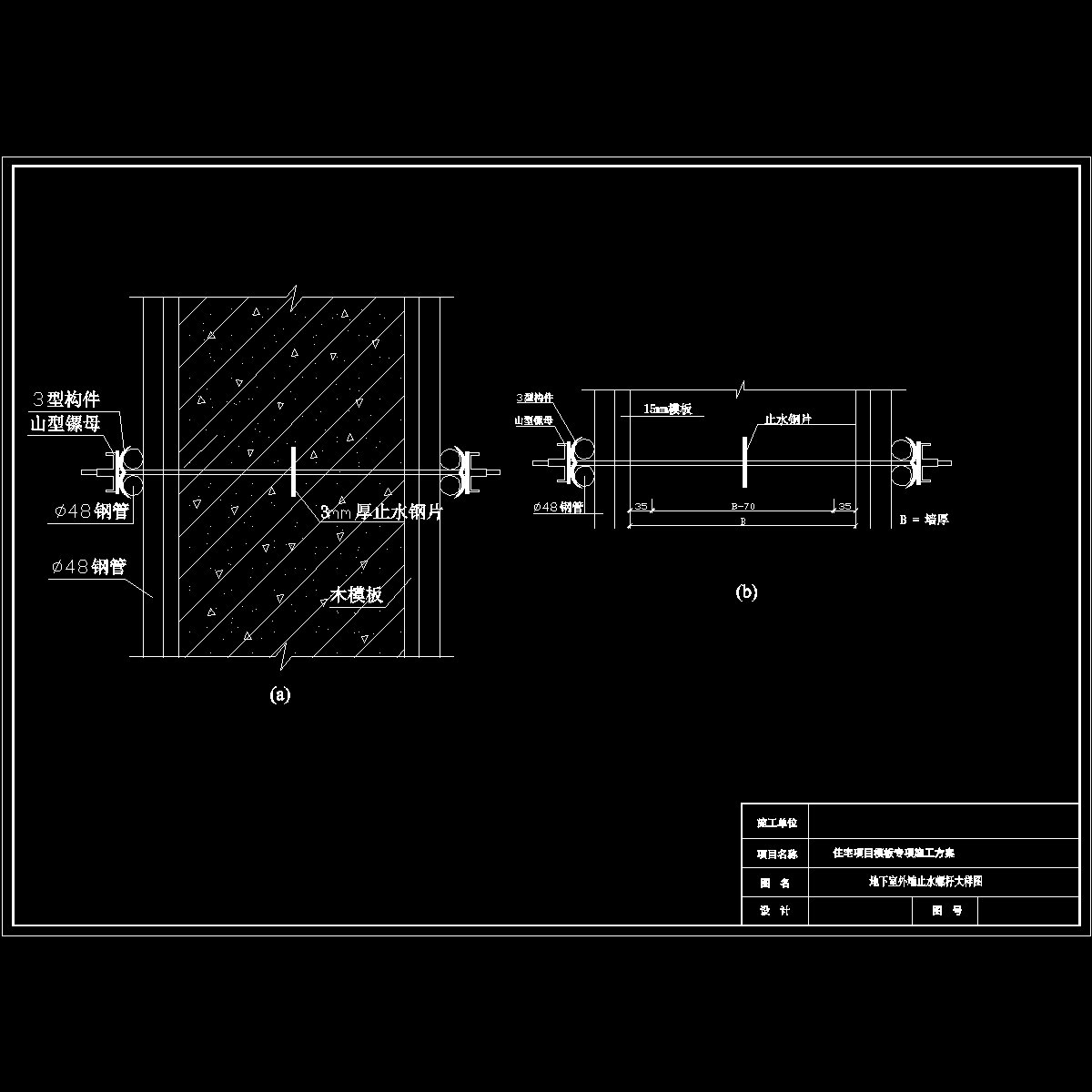

  • 地下室外墙止水螺栓大样图.dwg
    地下室外墙止水螺栓大样图.dwg

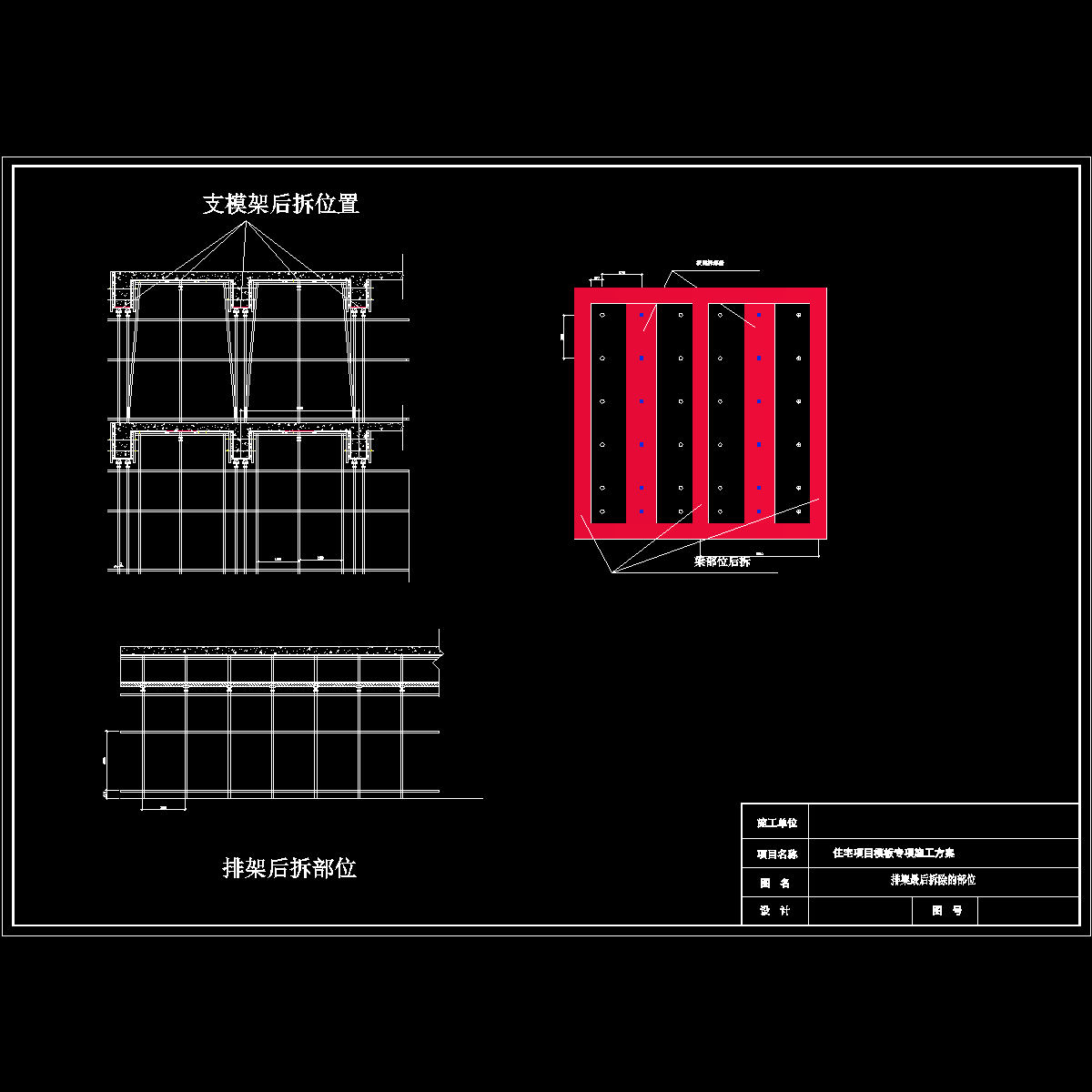

  • 支模架后拆部位.dwg
    支模架后拆部位.dwg
  • 标准层楼板,梁模板.dwg
    标准层楼板,梁模板.dwg
  • 梁柱接头模板.dwg
    梁柱接头模板.dwg
  • 梁模板加固大样图.dwg
    梁模板加固大样图.dwg
以上是部分截图,请下载附件后查看完整高清内容
