一份框架结构人防地下室结构CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 地下室功能：人防
• 参考图纸：12张
• 设计年代：近代

附件详情

该项目是框架结构人防地下室项目，抗震设防烈度为7度，乙类人防工程，地基基础设计等级为丙级，包括：地下人防 结构设计说明 ，地下室底板梁平法配筋图，地下室底板配筋平面图，地下室墙柱布置平面图，地下室梁平法配筋图，地下室顶板配筋平面图，口部大洋等共计12张图。

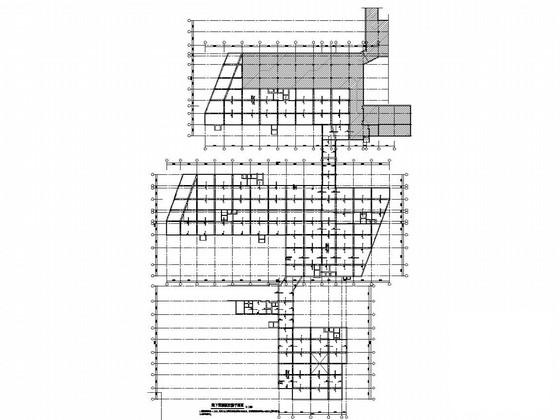

地下室顶板配筋平面图

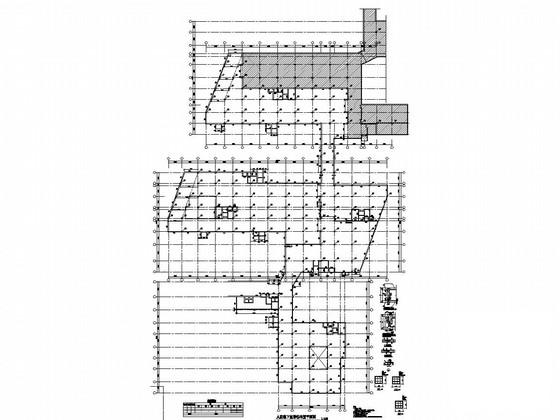

人防地下室墙柱布置平面图

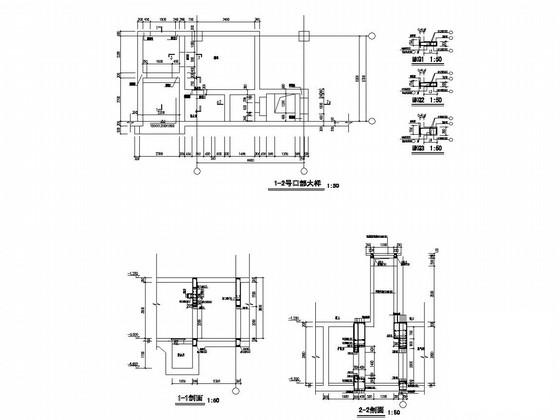

口部大样

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
