一份18层住宅楼建筑给排水CAD施工图纸(人防地下室)

[复制链接]

0

主题

0

帖子

576

积分

超级版主

Rank: 8Rank: 8

积分
576
发表于 2020-2-19 09:05:54 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级,中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 大样节点:厨房,卫生间,集水坑
  • 项目所在地:安徽

附件详情

  • 给排水设计说明
  • 一层给排水平面图
  • 二层给排水平面图
  • 四层给排水平面图
  • 三、五~十四层给排水平面图
  • 十五层给排水平面图
  • 十六层给排水平面图
  • 十七层给排水平面图
  • 十八层给排水平面图
  • 阁楼层给排水平面图
  • 屋顶层给排水平面图

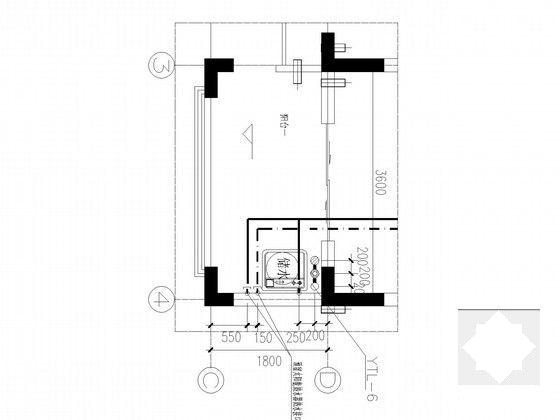

  • 厨、卫、阳台给排水大样图
  • 生活给水系统展开图
  • 消火栓系统展开图
  • 雨水系统展开图
  • 阳台排水系统展开图
  • 排水系统展开图

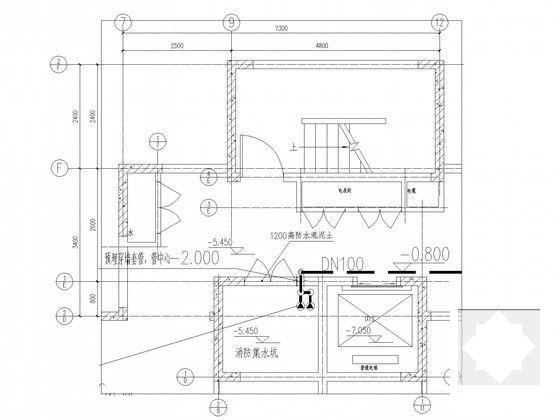

  • 消防电梯集水坑排水平面图及系统图

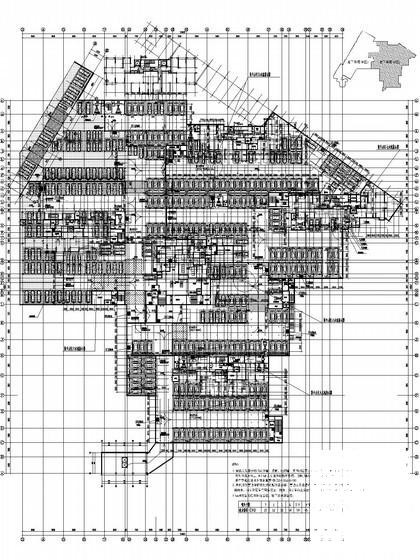

  • 地下车库(A区)平时平面图
  • 地下车库(B区)平时平面图

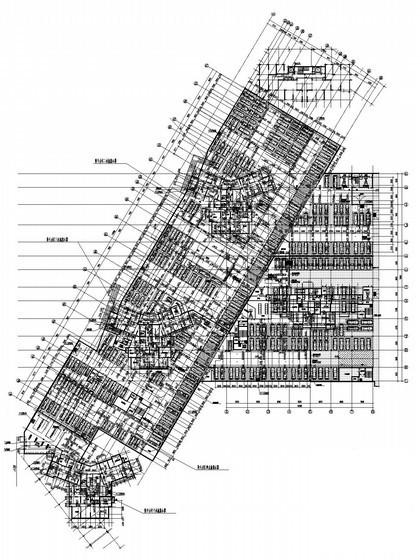

  • 地下车库(A区)平时自动喷淋平面图
  • 地下车库(B区)平时自动喷淋平面图
  • 地下车库消火栓系统图
  • 地下室自动喷淋系统原理图
  • 固定电站供油、排油展开系统图
  • 集水坑 染毒井排水示意图

附件详情

该项目位于安徽,该项目为住宅小区8#、9#、10#楼,,为十八层(含阁楼)住宅楼,建筑高度为52.50米,属二类建筑。 其中地下室为单建式甲类6B级平战结合人防工程,平时功能为地下单层、双层机械复式小汽车停车库,战时为二等人员掩蔽部和固定式柴油电站。
该项目设计范围:单体楼室内生活给水系统、生活热水系统、生活污水系统、雨水系统、空调冷凝水系统、阳台排水系统、消火栓给水系统。
,共计28张图纸;

地下车库自动喷淋平面图

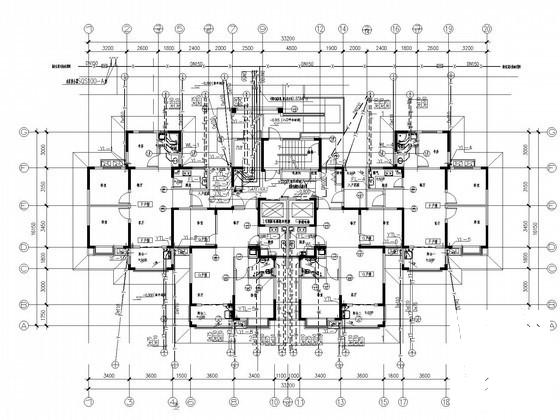

一层给排水平面图

电梯集水坑排水平面图

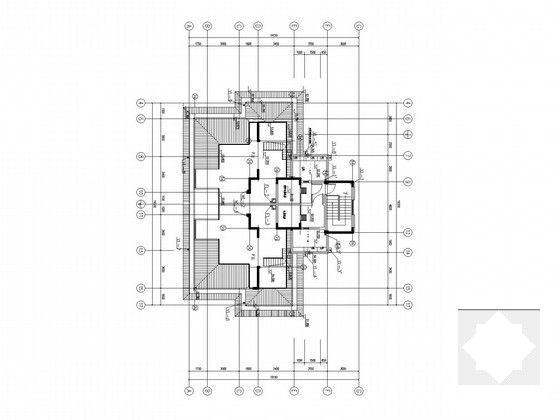

阁楼层给排水平面图

阳台大样图

厨房大样图

地下车库消火栓系统图

住宅建筑人防地下室 - 1
第 1 张图
住宅建筑人防地下室 - 2
第 2 张图
住宅建筑人防地下室 - 3
第 3 张图
住宅建筑人防地下室 - 4
第 4 张图
住宅建筑人防地下室 - 5
第 5 张图
住宅建筑人防地下室 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-19 09:05:54上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0s11ccee2ss11fce.rar

6.93 MB

下载  售价: 100 积分    赚积分
