建筑类别：影剧院
-
剧场规模：大型（1201-1600座）
-
建筑高度类型：多层建筑
-
外立面材料：涂料,幕墙
-
幕墙面板材料：玻璃幕墙
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架,剪力墙
-
图纸设计深度：施工图
-
项目所在地：吉林
-
图纸设计风格：现代风格
-
图纸设计格式：CAD2000
-
建筑设计面积：37007.98平方米
该附件为吉林大型四层框架剪力墙结构剧院
建筑施工图
。
该项目按使用性质，分别为大剧场、小剧场和电影院。其中大剧场，观众座席数为1482座，其中池座958人，楼座524人。小剧场座席数为526座，其中池座419人，高级包厢107人。电影院设4个观众厅，观众总座席数为556座。
以下是部分资料展示：
吉林大型四层框架剪力墙结构剧院
建筑施工图
吉林大型四层框架剪力墙结构剧院
建筑施工图

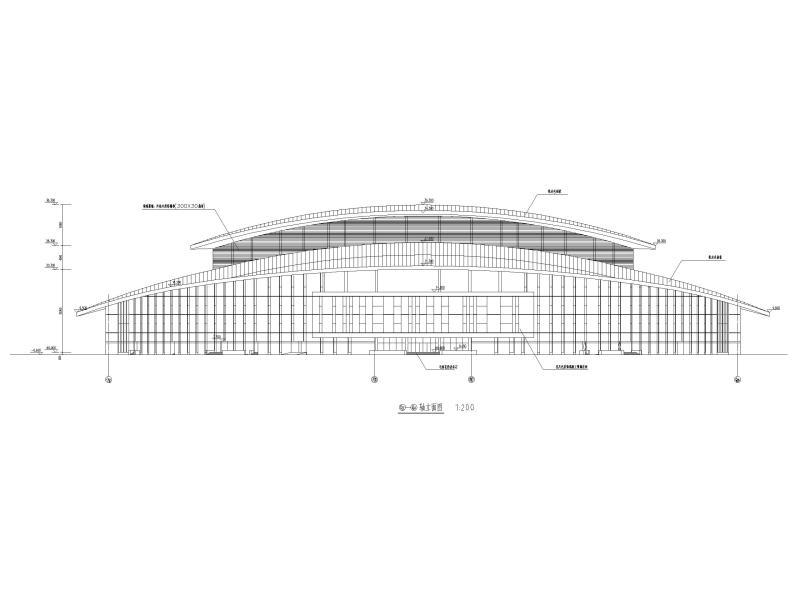

吉林大型四层框架剪力墙结构剧院建筑施工图 立面图3.jpg

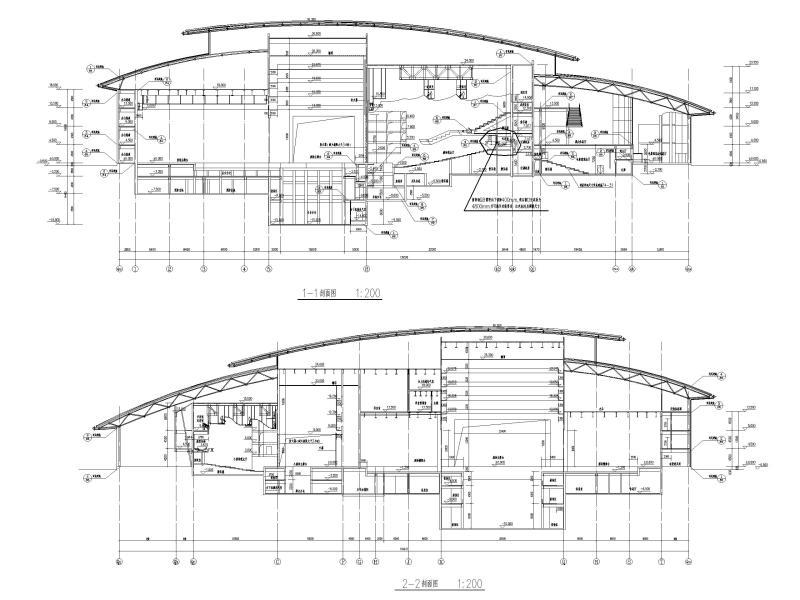

吉林大型四层框架剪力墙结构剧院建筑施工图 剖面图.jpg

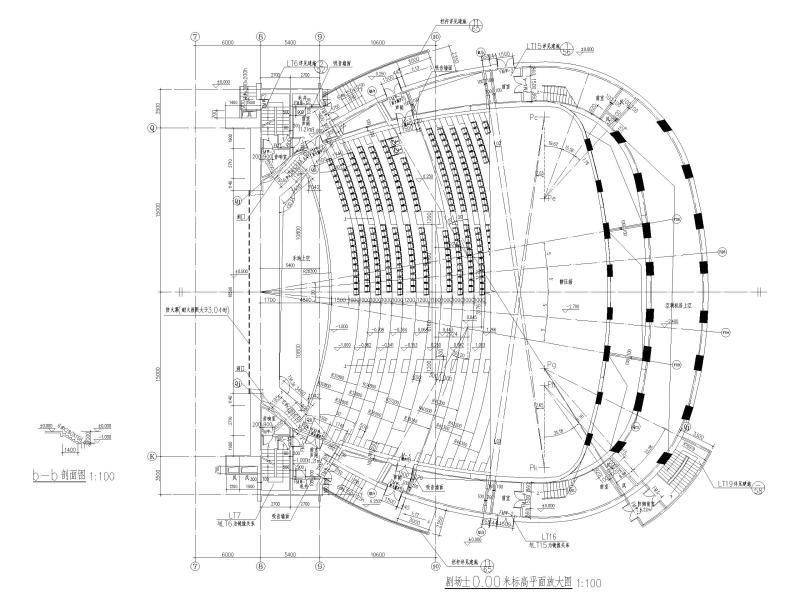

吉林大型四层框架剪力墙结构剧院建筑施工图 剧场±0.00米标高平面放大图.jpg

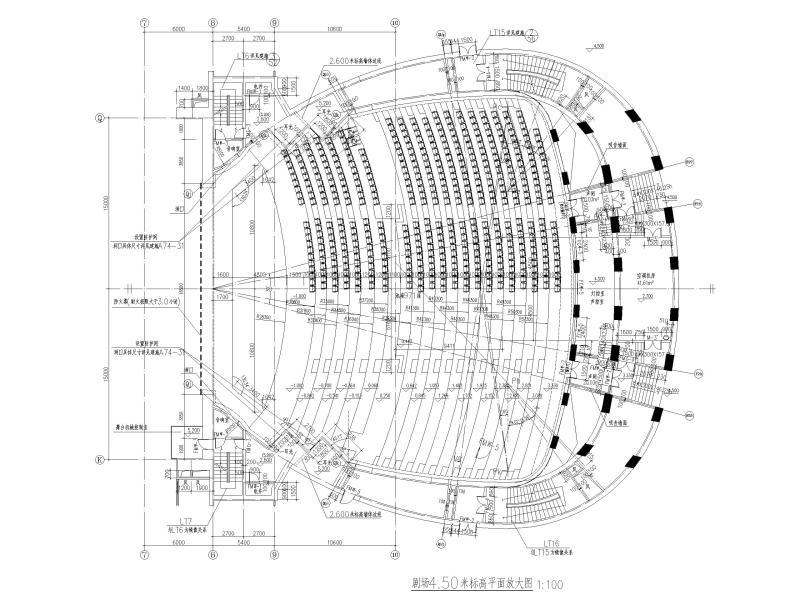

吉林大型四层框架剪力墙结构剧院建筑施工图 剧场±4.50米标高平面放大图.jpg
吉林大型四层框架剪力墙结构剧院建筑施工图 剧场观众厅剖面图.jpg
吉林大型四层框架剪力墙结构剧院建筑施工图 3#楼梯平面放大图(三).jpg

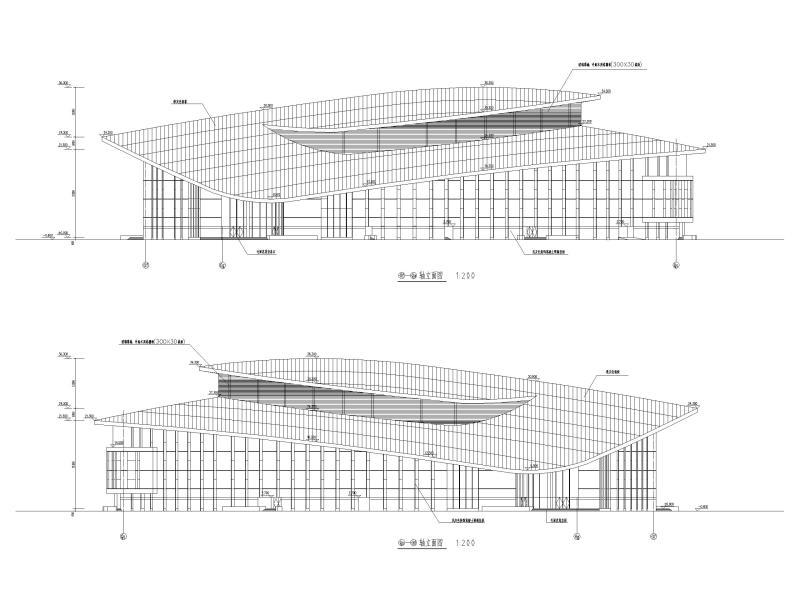

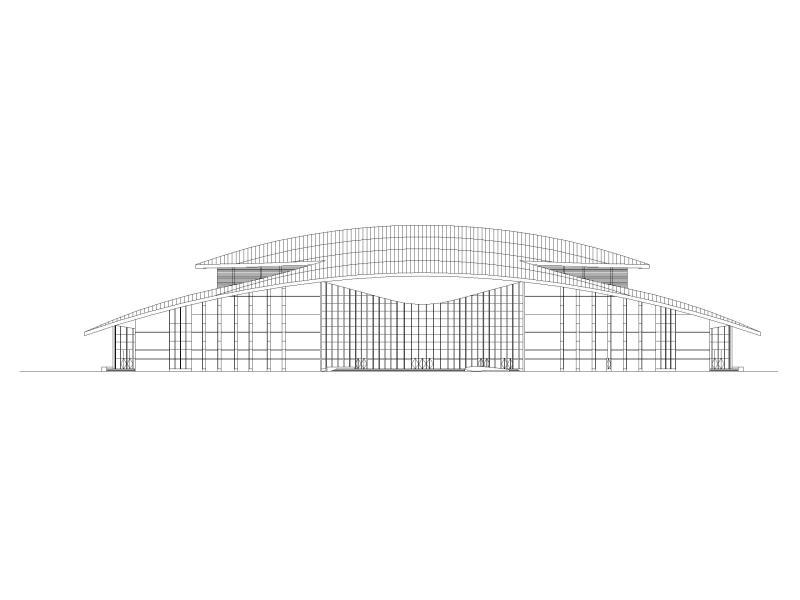

吉林大型四层框架剪力墙结构剧院建筑施工图 立面图1
吉林大型四层框架剪力墙结构剧院建筑施工图 立面图2
吉林大型四层框架剪力墙结构剧院建筑施工图 立面图3
吉林大型四层框架剪力墙结构剧院建筑施工图 剖面图
吉林大型四层框架剪力墙结构剧院建筑施工图 剧场±0.00米标高平面放大图
吉林大型四层框架剪力墙结构剧院建筑施工图 剧场±4.50米标高平面放大图
吉林大型四层框架剪力墙结构剧院建筑施工图 剧场观众厅剖面图
吉林大型四层框架剪力墙结构剧院建筑施工图 3#楼梯平面放大图(三)
以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
