一份7层商业建筑空调通风设计CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业,娱乐
• 建筑高度类型：多层建筑
• 建筑设计面积：1421平方米
• 建筑地上层数：7层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 项目所在地：云南

附件详情

• 设计施工说明
• 设备材料明细表
• 空调与通风平面图
• 空调水管平面图
• 通风平面图
• 加压送风系统图

附件详情

稿件见云南某商业建筑空调通风设计施工图纸；建筑面积1421平米，建筑地上7层，地下1层，地下一层为商场，地上部分为商铺及KTV娱乐场所。
设计范围:
1. 单体消防防烟系统设计；
2.4~6层内走道消防排烟系统；
3. 负一层商场消防排烟及平时通风系统设计；
4. 公共卫生间及封闭卫生间的机械排风系统；
5. 负一层商场空调系统设计；
6. 单体其它区域自然通风、排烟系统。

，图纸共14张。

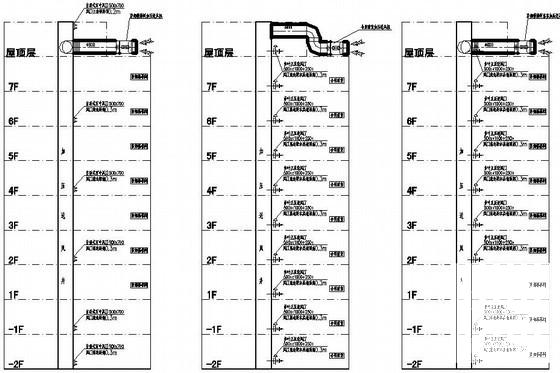

加压送风系统图

通风平面图

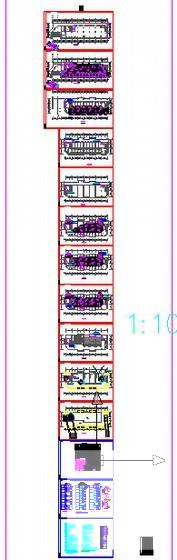

第 1 张图

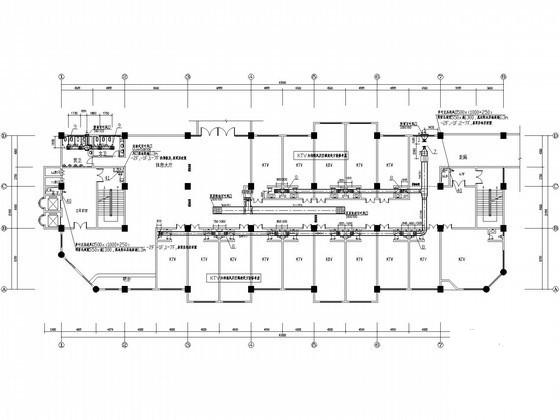

第 2 张图

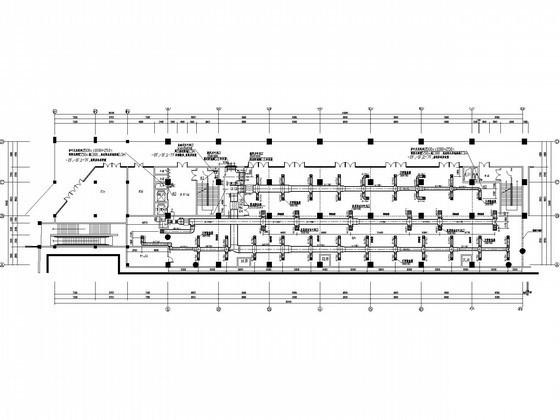

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
