一份25层商业住宅楼通风空调及排烟设计CAD施工图纸

bb5566 · 发表于 2020-2-26 08:59:55

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计面积：127483.04平方米
建筑地上层数：25层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：28张
设计年代：近代
设计内容：通风,防排烟
送风方式：散流器送风

附件详情

通风空调设计与施工总说明
图例及系统编号
主要设备材料表
防排烟系统原理图

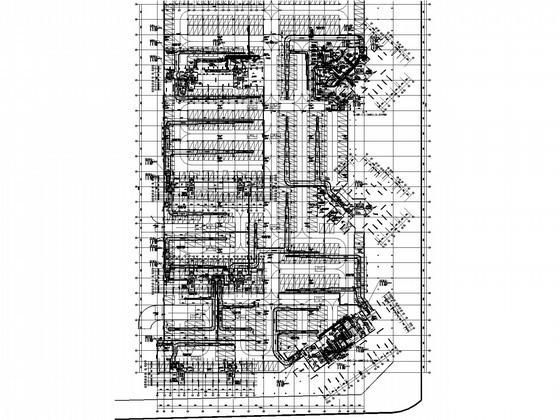

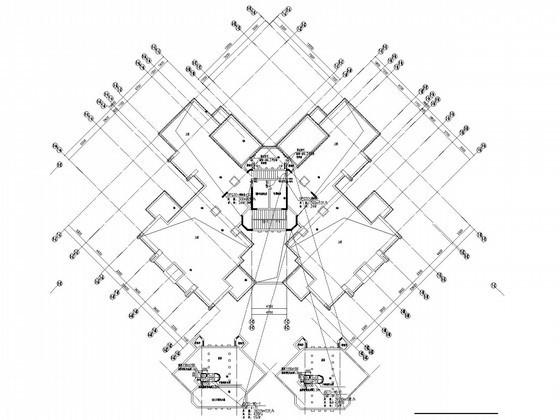

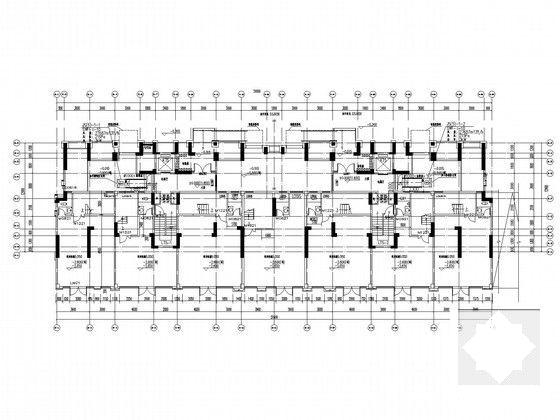

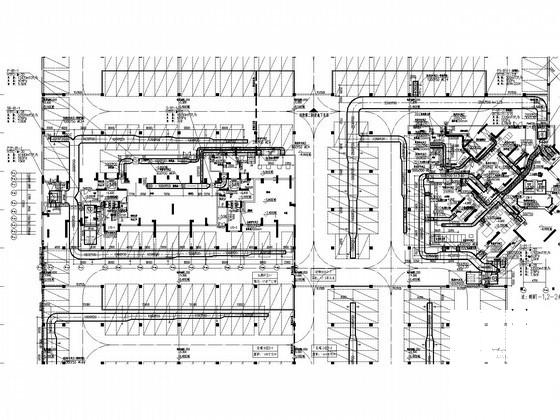

通风防排烟平面图
设备房内走道剖面图

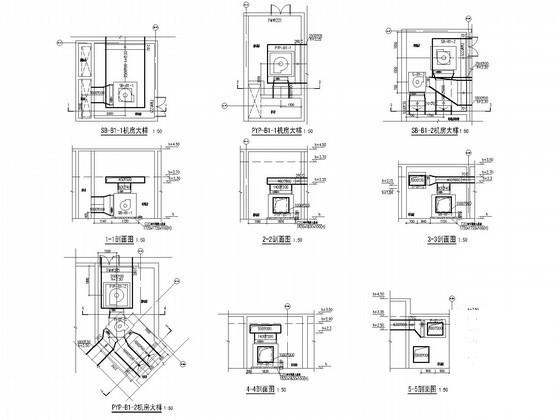

风机房大样图
......

附件详情

一、项目概要：
工程位于广东省阳江市，为住宅、商业服务网点、地下停车库及其辅助用房，总建筑设计面积：127483.04m2，地上25层，地下1层，设计范围：地下车库通风防排烟设计，2~8栋塔楼通风防排烟设计......
二、空调系统：
1.商业、住宅、消防控制室、机房采用分体空调。
2.别墅：采用多联式一拖多空调......
三、通风系统：
1. 地下车库按防火分区设置机械通风及排烟合用系统。排风量按6次/小时计算。
2. 各机电设备用房、电梯机房等房间设有独立的机械通风系统。
3. 发电机房设机械排风系统，风机为防爆型风机......
四、防排烟系统：
1. 地下车库排烟系统：车库利用平时通风系统兼作机械排烟系统，排烟量按6次/时计算。
2. 地上面积超过100m2的商业采用自然排烟，可开启的外窗的面积均大于房间面积的2%......

图纸共28张。
