一份2层商业临时建筑空调系统设计CAD施工图纸（世博会建筑）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：10319平方米
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,机房
• 空调系统：全空气系统
• 全空气系统：定风量
• 送风方式：散流器送风

附件详情

• 施工设计说明
• 图例资料目录
• 空调末端水系统流程图
• 空调通风系统平面图
• 空调机房详图
• ......

附件详情

一、项目概要：
该项目为管子工场改建，主要功能为餐厅，购物，功能，援助等，为世博临时建筑，建筑设计面积：10319m2......
二、空调系统：
1.餐厅、门厅采用全空气低速管道定风量系统，送回风方式为方型散流器上送及单层百叶风口侧下回或上回。
2.部分小空间营业厅采用卡式风机盘管,空调冷水由该地块的集中冷冻站供给，空调冷冻水进出水温为6.5～13°c......
三、通风系统：
1.室内采用新风自然渗透，机械排风的方式，排风量按室内人员所需的新风量的80％设计。
2.公共卫生间设置机械排风系统，换气次数按10次/时计算......

图纸共10张。

空调机房平面图

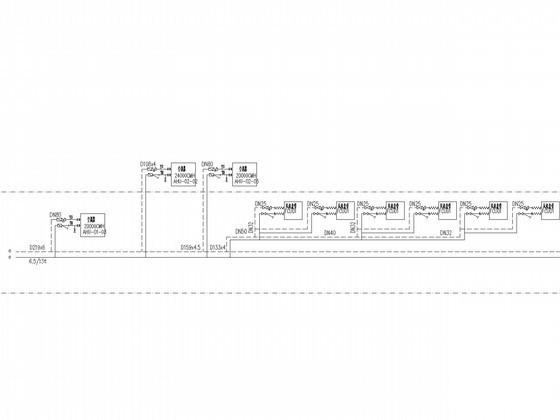

空调末端水系统流程图

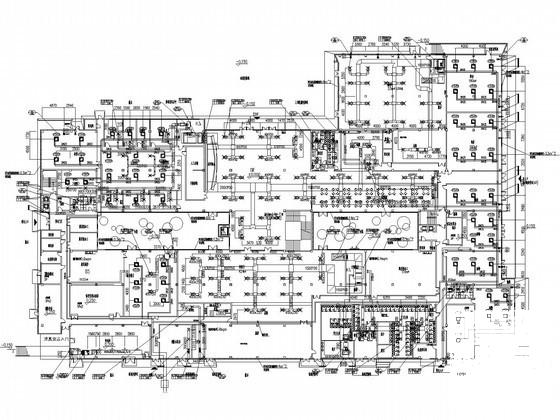

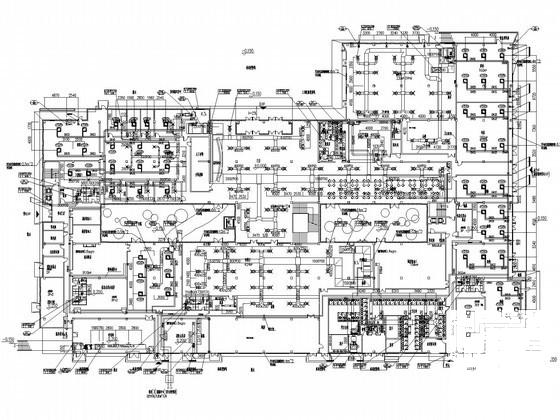

空调通风系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
