一份小型高层医院建筑空调系统设计CAD施工图纸（VRV系统冬季集中供热）

rruuikkjj · 发表于 2020-2-29 21:24:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：医疗
建筑设计面积：47367.21平方米
建筑地上层数：15层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：11张
冷热源：电动压缩式冷水机组
空调系统：制冷剂系统
水系统：单式泵,变流量
送风方式：散流器送风,喷口送风,旋流风口送风,其他
项目所在地：江西

附件详情

设计施工总说明
冷媒管平面图
风管平面图
风管系统图
制冷机房原理图
机房平面布置图
自动控制原理图
...

附件详情

一、项目概要：
项目位于江西省，为一小型医院建筑，建筑面积47367.21平米，地上15层，地下2层...
二、冷热源：
工程位于南方，冬季有小区集中供热，塔楼部分采用冷水机组+集中供热，选用三台高温冷水机组;裙房采用VRV...
三、空调系统;
1.门诊、急诊大厅，诊室选用多联机系统，病房选用温湿度独立控制空调系统。
2.采用两管制同程闭式单级泵变流量系统...
四、通风系统：
新风系统采用方形散流器送风、旋流风口和喷口送风，温湿度独立控制系统的风机盘管采用侧送风口送风；排风系统采用百叶风口...

图纸共11张。

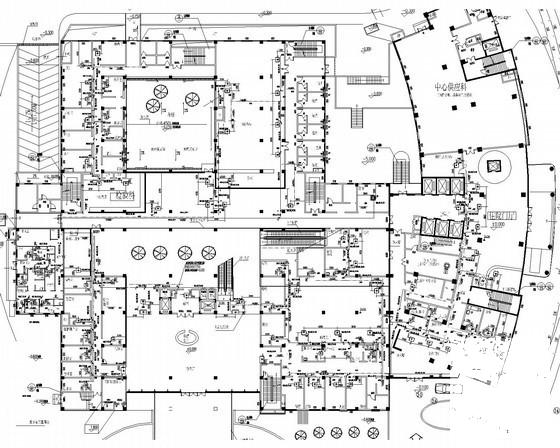

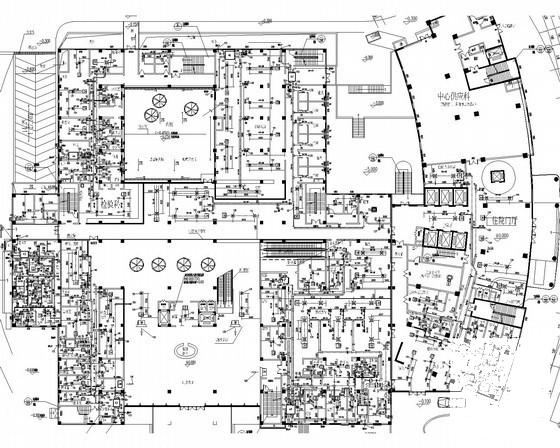

冷媒管平面图

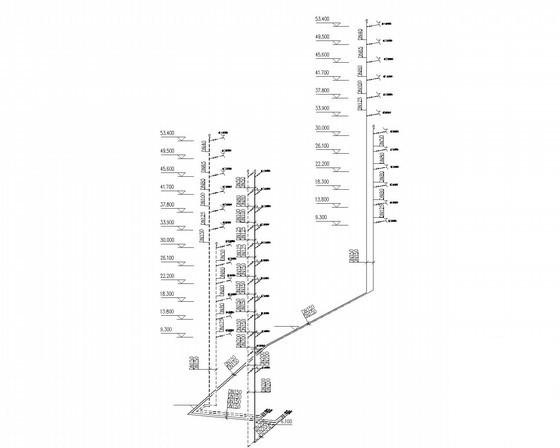

空调系统图

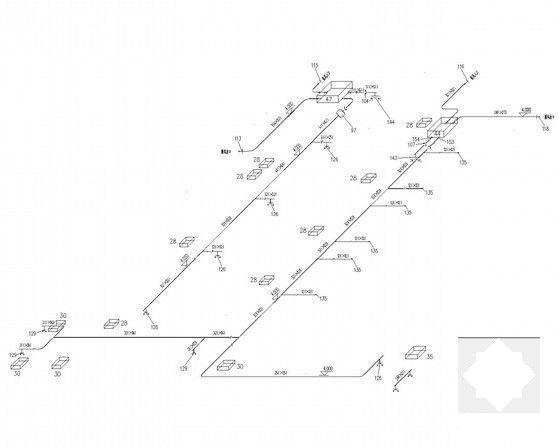

风管系统图

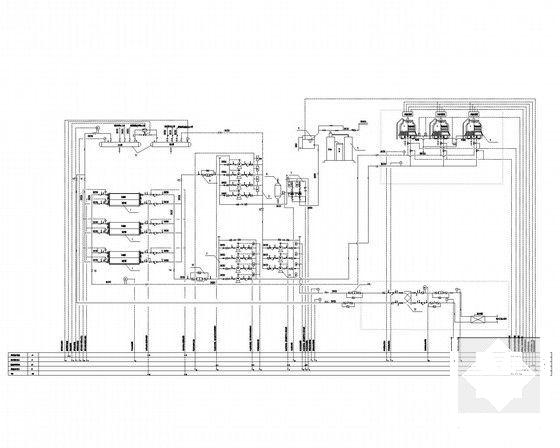

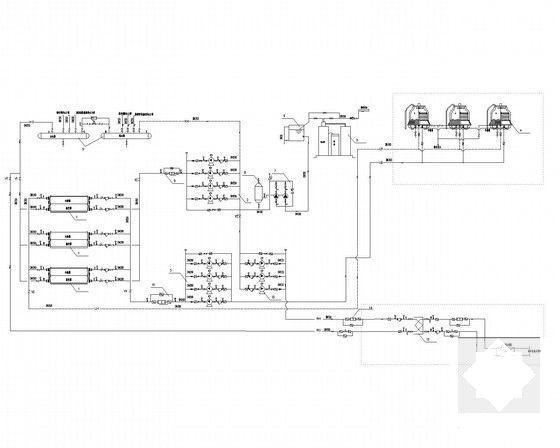

制冷机房原理图

自动控制原理图

制冷机房平面布置图
