一份四商业街空调通风及防排烟系统设计CAD施工图纸（螺杆式风冷热泵机组）

wowow66 · 发表于 2020-2-26 10:37:14

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：25988平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：14张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
水系统：变流量,双管制,异程式
送风方式：散流器送风
项目所在地：湖北

附件详情

一、项目概要：

该项目位于湖北省。总建筑面积:25988平方米，其中:地上建筑面积20360平方米，地下建筑面积5628平方米，地上4

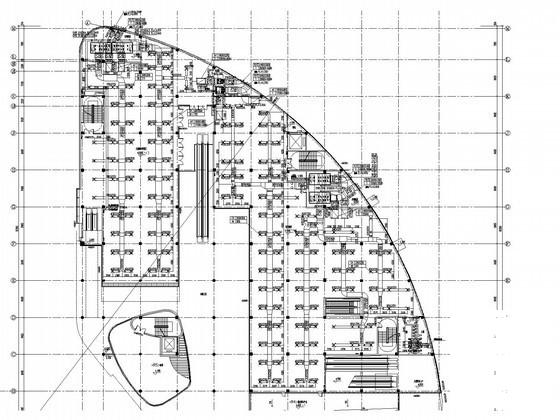

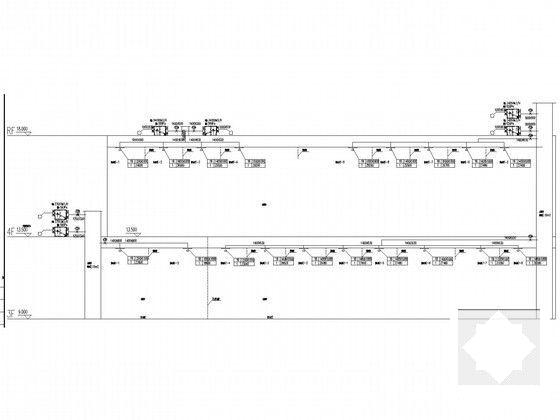

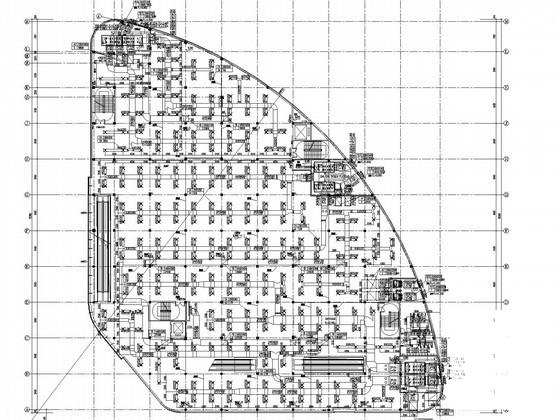

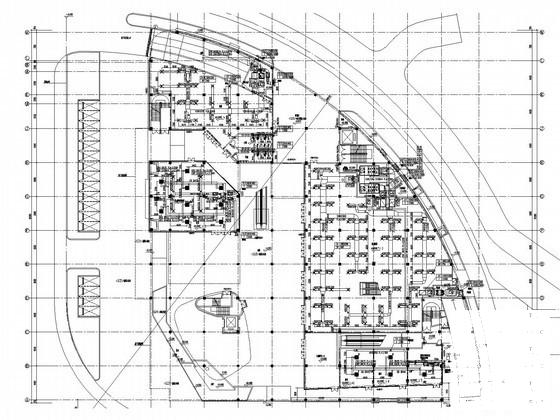

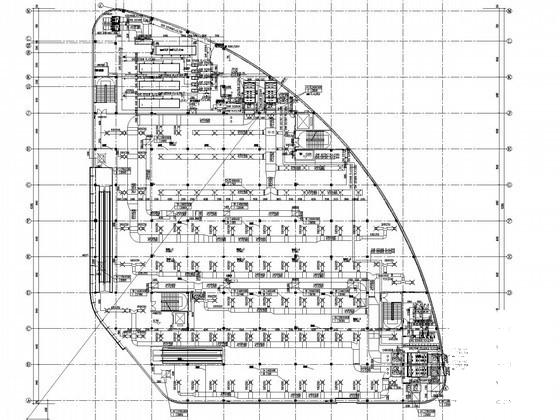

层，地下1层，建筑高度：18.0米。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风平面图，空消防机

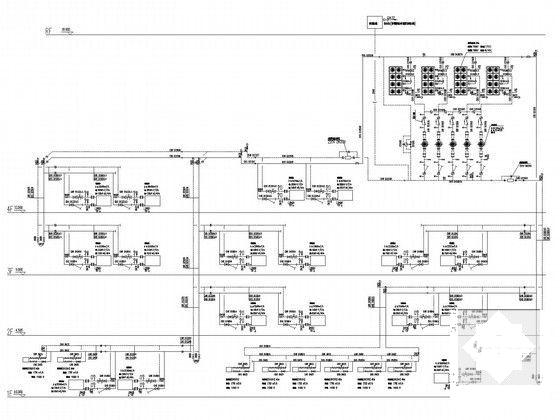

械排烟系统原理图，空调水系统原理图，机房详图等...

二、空调系统：

1.冷热源：采用螺杆式风冷热泵机组...

2.风系统：采用全空气低速送风系统，采用变新风比和变送风量相结合的送风方式，风机盘管加新风...

3.水系统：采用二管制异程式变流量水系统...

三、通风排烟系统：

1.通风系统：一层餐厅设置双速风机，空调季在低速运行排风，过渡季空调箱全新风运行时，在高速运行排风；一层家

居商场设置独立的变频排风系统，风机排风量随空调新风比的变化而变化运行...

2.防排烟系统：本楼的楼梯间均为封闭楼梯间，并均设可开启外窗，进行自然通风；一层餐厅、商业、家居商场、二层

超市收银区、家居商场均采用可开启外窗自然排烟，三层大超市划分为两个防火分区（防火分区1和防火分区2），按防火分区分别设置机械排烟系统...
