一份9层宾馆空调通风及防排烟系统设计CAD施工图纸（节能设计）

ghjkkkff · 发表于 2020-2-29 21:24:06

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：酒店
建筑高度类型：高层建筑
建筑设计面积：19613平方米
建筑地上层数：9层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：24张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
全空气系统：单风道
水系统：复式泵,变流量,四管制,异程式,开式
送风方式：散流器送风
项目所在地：上海

附件详情

一、项目概要：

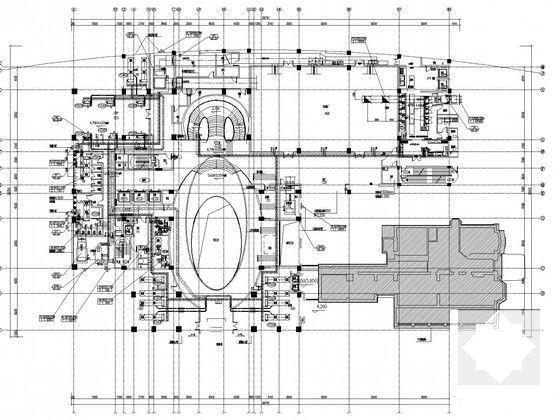

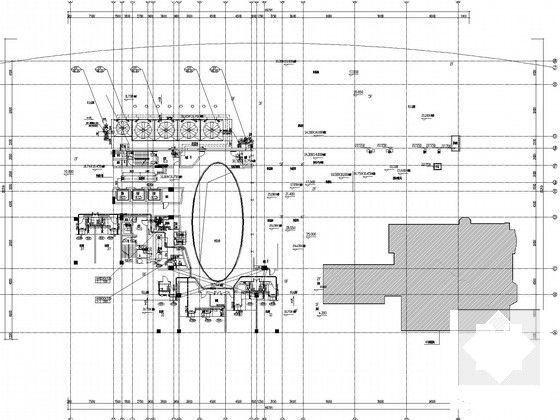

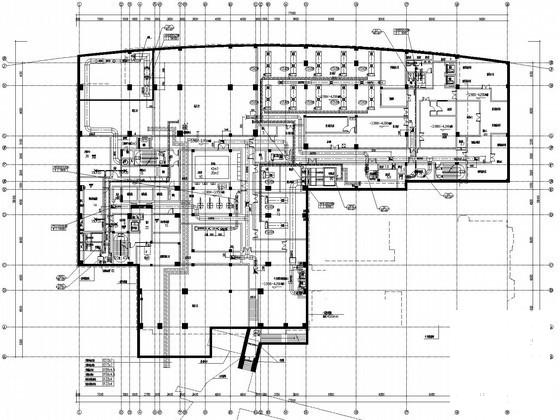

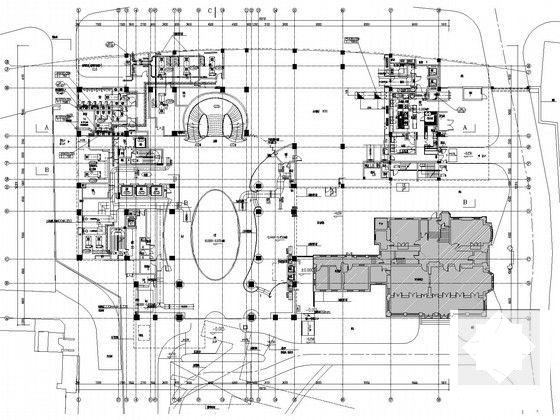

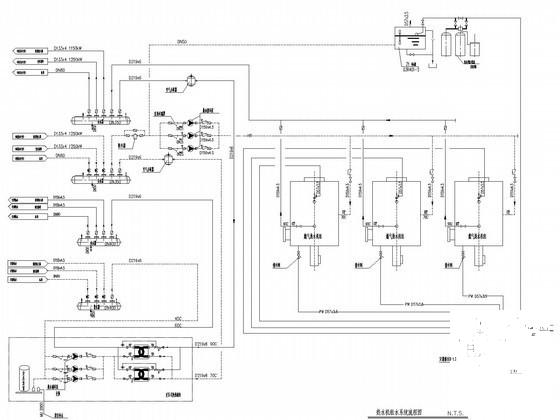

该项目位于上海市，是一个宾馆接待大楼，地上共9层，地下2层，本项目总建筑面积: 19613平方米，其中:地上建筑面积 14793平方米，地下建筑面积 4820平方米，建筑高度：35.00m。图纸内容包含设计施工说明，主要设备材料表及图例，冷冻机房水系统流程图，热水机组水系统流程图，正压送风系统原理图，正压送风口布置详图，空调通风系统平面图等...

二、空调系统：

1.冷热源：水冷电制冷机组...
2.风系统：采用风机盘管加新风系统和低速单风道全空气系统...

3.水系统：水系统采用二次泵变流量系统和四管制异程式系统，开式膨胀水箱定压方式...

三、通风排烟系统：

1.通风系统：地下变配电房采用机械排风方式,通风量按设备发热量计算；地下车库采用机械排风兼排烟的通风方式，按6次/h换气次数计算通风量；水泵房采用自然进风机械排风的通风方式，通风量按4次/h换气次数计算；浴厕均设有机械排风系统，通风量按10次/h换气次数计算...

2.防排烟系统：不满足规范自然通风条件的楼梯间设置正压送风系统。内走道排烟：疏散距离超过20米的封闭内走道设置机械排烟系统；地下一层车库设置机械排烟系统，排烟量按换气次数为6次/时计算，所有采用自然排烟的房间可开启的外窗面积大于地面面积的2%,并满足室内任一点到自然排烟口距离不大于30米...
