医院综合楼空调采暖通风及排烟系统设计CAD施工图纸（甲级院设计）(螺杆式冷水机组)

bb5566 · 发表于 2020-2-28 21:16:09

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：医疗
建筑高度类型：高层建筑
建筑设计面积：12231.95平方米
图纸设计深度：施工图
参考图纸：37张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源
冷热源：电动压缩式冷水机组,锅炉
采暖系统：散热器供暖,热水辐射
水系统：双管制
送风方式：散流器送风
项目所在地：辽宁

附件详情

一、项目概要：
总建筑设计面积：12231.95平方米，其中地上建筑设计面积：11019.87m平方米, 地下建筑设计面积：1212.08平方米。建筑高度：46.55米...
二、空调冷热源：
该项目采用螺杆式冷水机组+燃气热水锅炉作为空调及采暖系统冷热源...

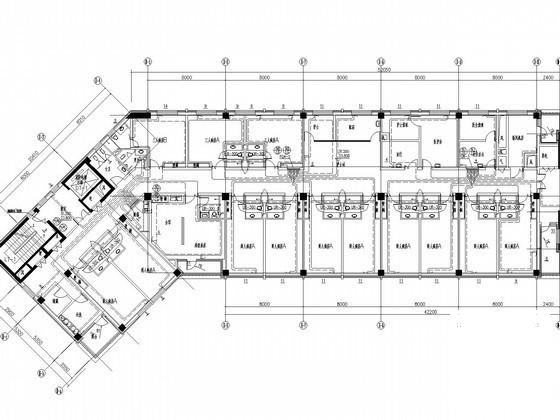

三、空调采暖系统：

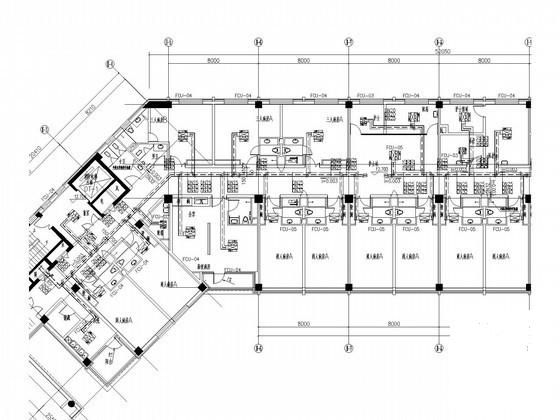

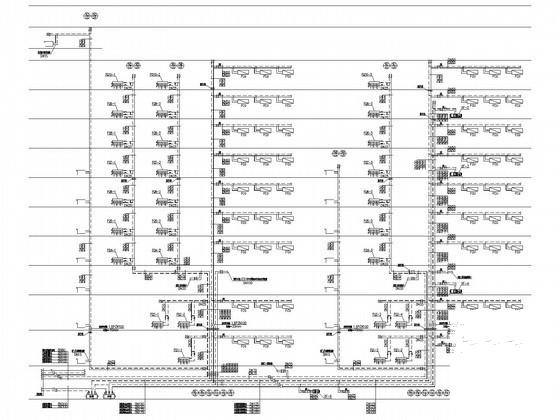

1.夏季采用风机盘管+新风的空调系统。空调水系统采用两管制。
2.冬季病房楼内冬季采用散热器采暖，新风系统照常运行。
3.楼梯间内采用垂直双管下供下回式采暖系统...
四、通风系统：
1.所有卫生间均设计排风扇及防倒流通风竖井。卫生间换气次数不低于10次/h。
2.地下中心吸引设置机械排风，换气次数为15次/h...

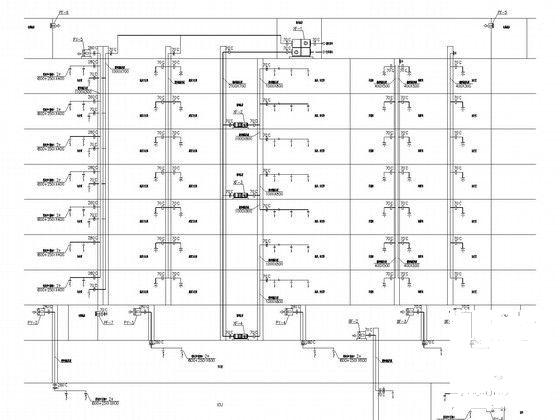

五、防排烟系统：
1.防烟楼梯及合用前室采用外窗自然排烟，楼梯间内每五层可开启外窗面积之和大于2.0m2。
2.地下及地上长度大于20米的内走道，采用机械排烟。
3.首层ICU区域分别单独设置排烟、补风系统...

图纸共37张。
