小型别墅暖通空调设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1545

积分

超级版主

Rank: 8Rank: 8

积分
1545
发表于 2020-2-26 13:16:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅, 别墅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:281.6平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调, 通风, 采暖
  • 冷热源:水地源热泵
  • 空调系统:空气-水系统
  • 采暖系统:热水辐射
  • 节点大样:集分水器, 管道支吊架
  • 项目所在地:上海

附件详情

  • 暖通设计及施工总说明
  • 机房 平面布置图
  • 施工大样图
  • 打井平面布置图
  • 空调平面布置图
  • 阁楼空调平面布置图
  • 新风平面布置图

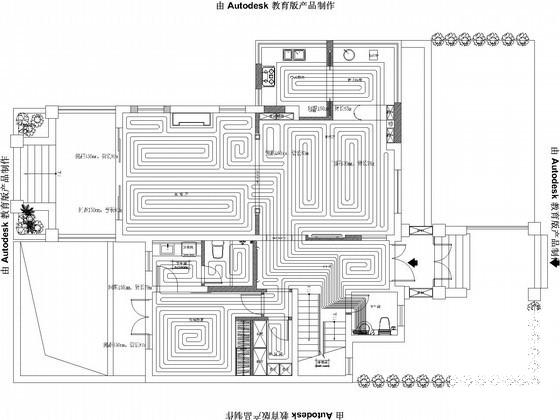

  • 地暖平面布置图

附件详情

稿件为上海某小型别墅空调、采暖、通风设计施工图;该项目为别墅,建筑结构为地下一层,地上三层。空调使用面积281.6m2,地暖使用面积265.7m2。
设计内容:本建筑的中央空调、地板采暖、新风系统设计。

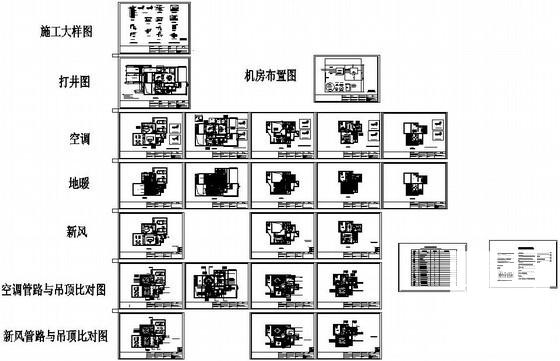

,图纸共18张。

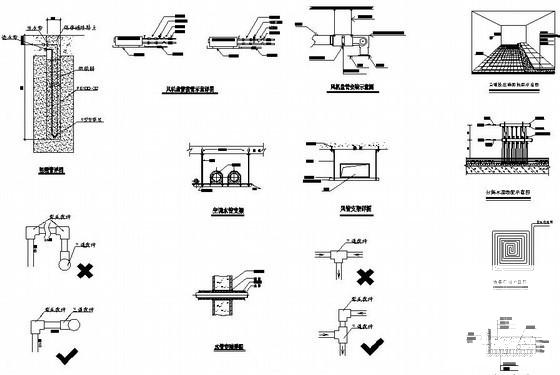

施工大样图

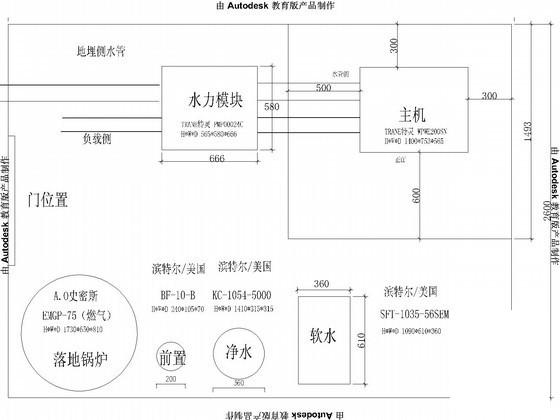

机房布置图

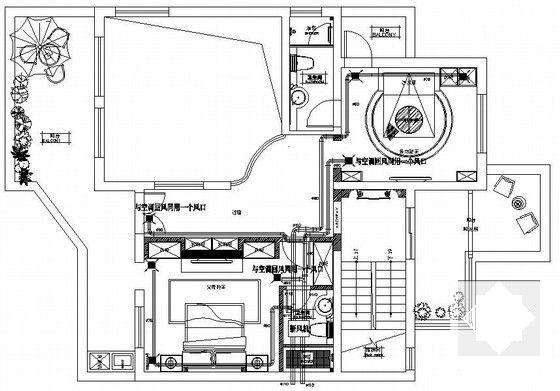

二层新风图

小型别墅施工图 - 1
第 1 张图
小型别墅施工图 - 2
第 2 张图
小型别墅施工图 - 3
第 3 张图
小型别墅施工图 - 4
第 4 张图
小型别墅施工图 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-26 13:16:22上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ede2e02sd2sssesdedc.rar

2.08 MB

下载  售价: 100 积分    赚积分
