一份6层沿街办公楼采暖给排水及消防CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：灭火器配置系统
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：10

附件详情

该项目设计内容包括：给水系统，排水系统，灭火器设置，消火栓系统。

1、给水系统：
该给水系统设计供水压力为0.28MPa；
2、排水系统：
污水经化粪池处理后与废水一起排入市政下水道；通气管采用伸顶通气管。
3、灭火器设置：
火灾类型为丙类，配置场所的危险等级为二级。每个消火栓均设置手提贮压式干粉灭火器两具。
4、消火栓系统：
该项目室内消火栓流量10L/S；设计压力为0.45MPa。
室内消火栓的布置保证有两支水枪的充实水柱同时到达室内任何部位。

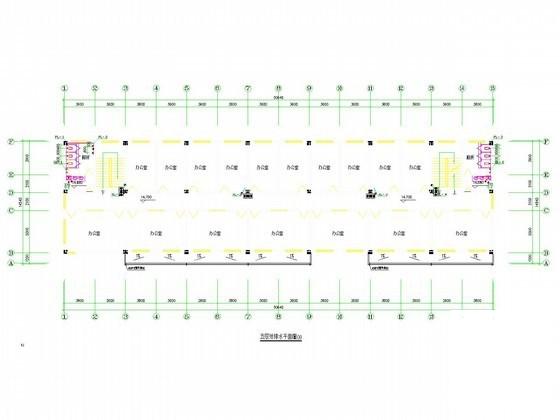

五层给排水平面图

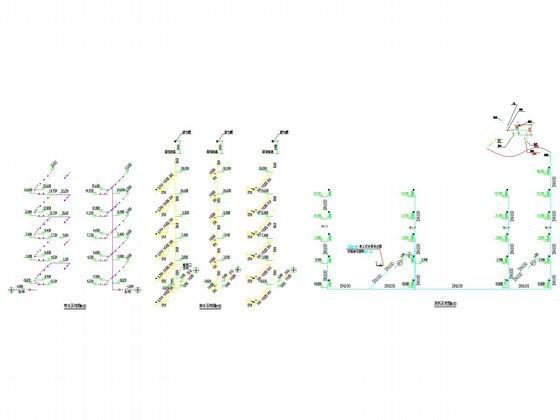

排水系统图

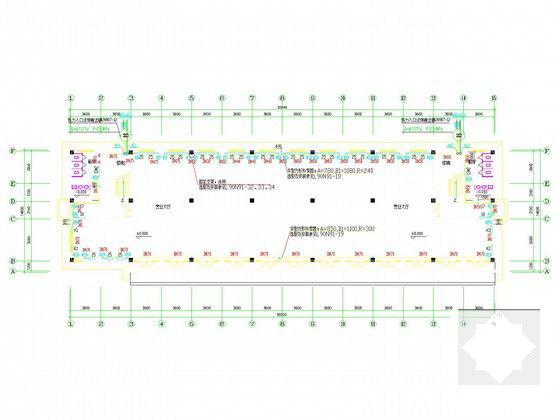

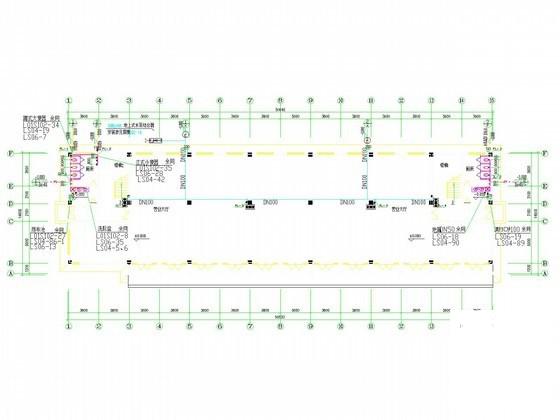

一层供暖平面图

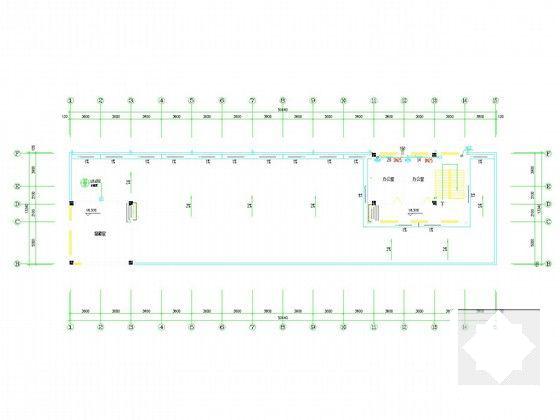

六层供暖平面图

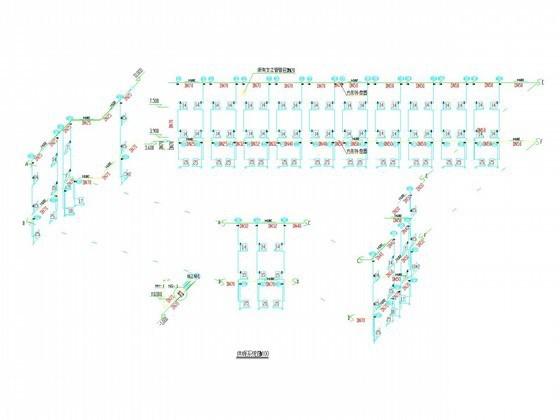

供暖系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图
