一份客运中心交通办公楼通风空调排烟系统设计CAD施工图纸(风冷热泵机组机房详细图纸多)

[复制链接]

0

主题

0

帖子

1456

积分

超级版主

Rank: 8Rank: 8

积分
1456
发表于 2020-2-27 16:34:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,交通建筑
  • 建筑设计面积:52906平方米
  • 图纸设计深度:施工图
  • 参考图纸:51张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风

附件详情

一、项目概要:
总建筑面积52906m2、地下面积21311m2、地上建筑面积31595m2...
二、冷热源:
工程选用风冷热泵机组作为夏季舒适性区域的冷热源...
三、空调系统:
1.空调水系统为一次泵变流量系统。竖向管道采用二管制异程系统、同程系统。
2.大空间场所分别采用全空气低速风道系统。
3.其余区域均采用风机盘管加新风系统的空调形式...
四、通风系统:
1.地下车库及地下人行通道排风与排烟合用系统。
2.卫生间均采用独立的排风机,换气次数为15次/小时...
五、防排烟系统:
1.地下汽车库防火分区内按面积小于2000m2划分防烟分区,排风机火灾时兼做排烟风机。
2.地下车库及停车场采用换气次数6次/小时计算。
3.走道采用电动排烟窗排烟。售票大厅排烟窗有效面积不小于10m2...

图纸共51张。

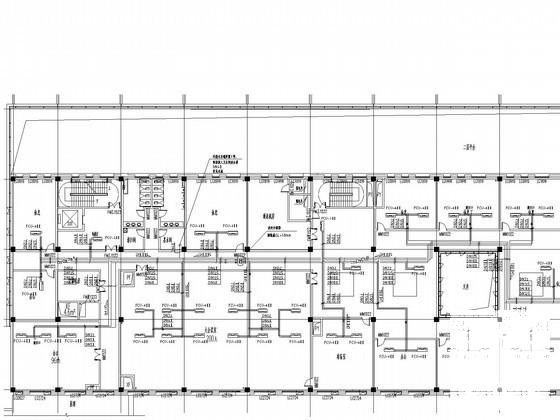

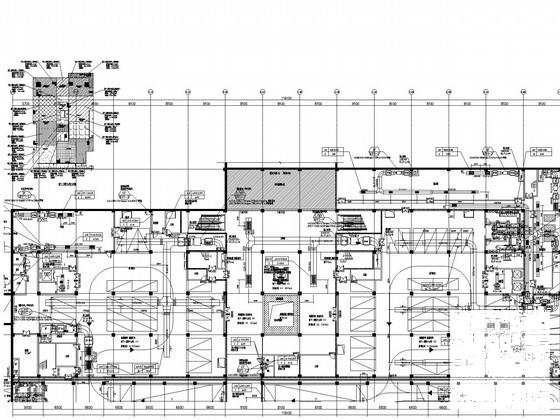

空调平面图

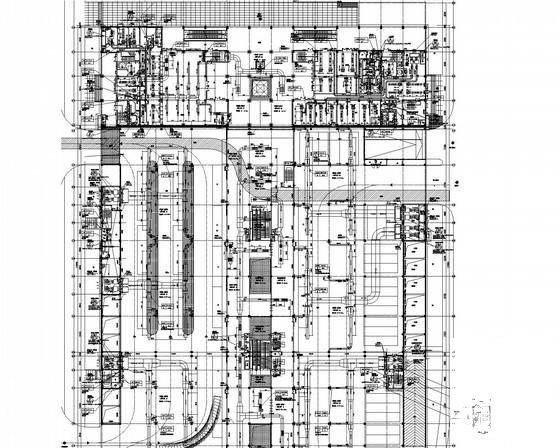

空调水管平面图

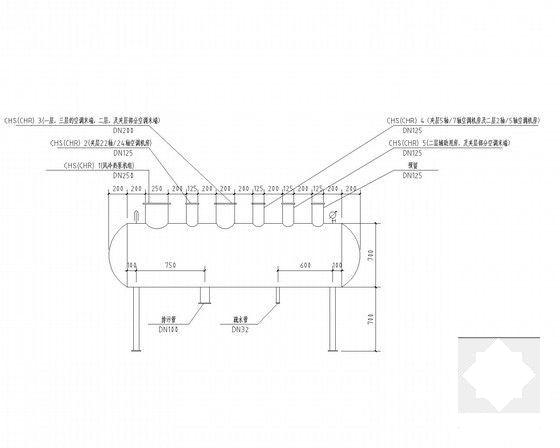

分集水器大样

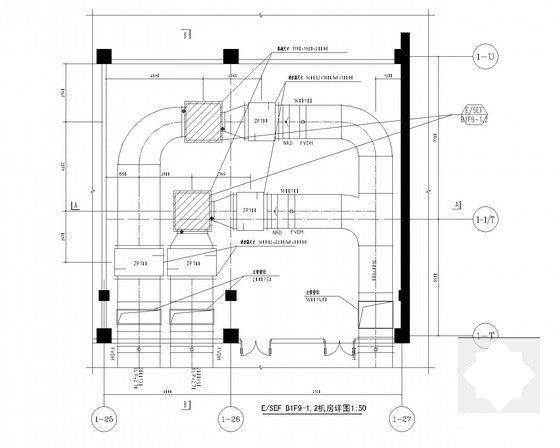

机房详图

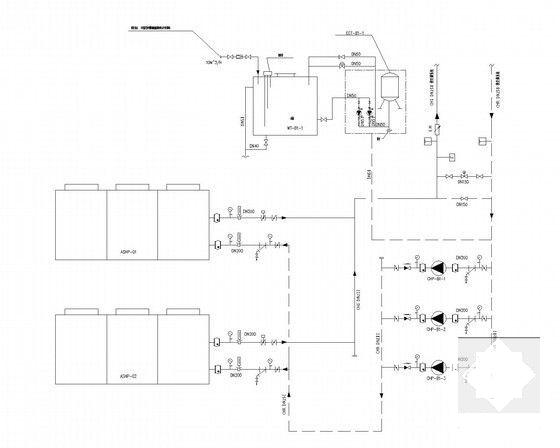

空调冷热源系统原理图

空调水泵房大样图

空调水系统流程图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
第 7 张图
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-27 16:34:23上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2ds0s1c2we21sd0e.rar

7.29 MB

下载  售价: 100 积分    赚积分
