一份多层办公楼空调通风排烟系统设计CAD施工图纸(冷冻机房)

[复制链接]

0

主题

0

帖子

1456

积分

超级版主

Rank: 8Rank: 8

积分
1456
发表于 2020-2-27 14:52:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:29175平方米
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:河南

附件详情

  • 设计施工说明
  • 空调及通风 平面布置图
  • 冷却塔平面布置图
  • 冷冻机房水系统流程图
  • 空调末端水系统流程图
  • 正压送风系统原理图
  • 空调通风系统安装详图
  • ......

附件详情

一、项目概要:
项目位于河南省,为一办公楼,总建筑面积: 29175平方米,其中:地上建筑面积 21332平方米,地下建筑面积 7843平方米...
二、冷热源:
工程设中央空调系统,冷热源为燃天然气直燃式溴化锂机组,设置制冷量为1800kW,制热量为1500溴化锂机组冷温水机组2台,制冷量900kW,制热量750kW溴化锂冷温水机组1台...
三、空调系统:
1.空调水系统采用一次泵定流量系统。空调水系统采用两管制异程式系统。
2.办公等小开间区域采用风机盘管加新风系统...
四、通风排烟系统:
1.每个防火分区设置机械通风(兼消防排烟)系统,系统排风量按6次/小时计算,补风量不小于排风量的50%。
2.各卫生间设置机械通风系统,换气次数按10次/小时计算。
3.防烟楼梯间及合用前室设机械加压送风系统。楼梯间保持正压50Pa,前室保持25Pa...

图纸共21张。

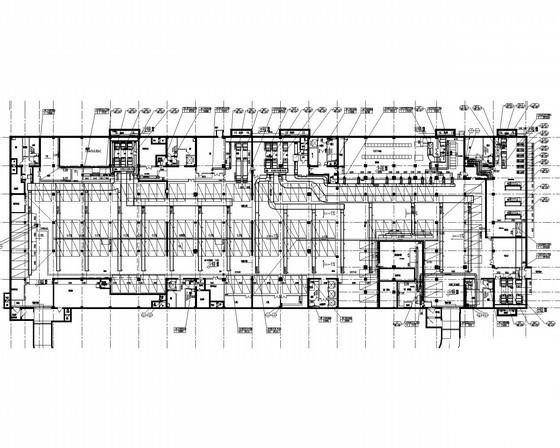

空调及通风平面布置图

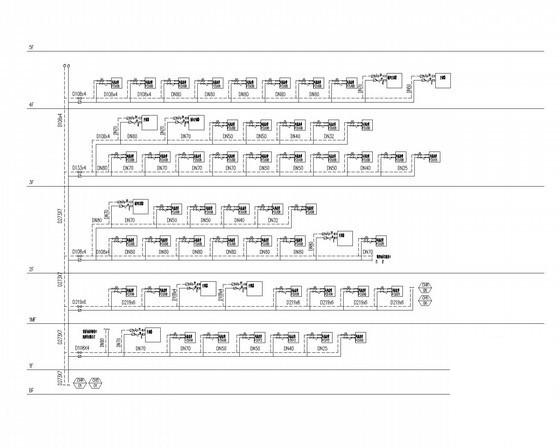

空调末端水系统流程图

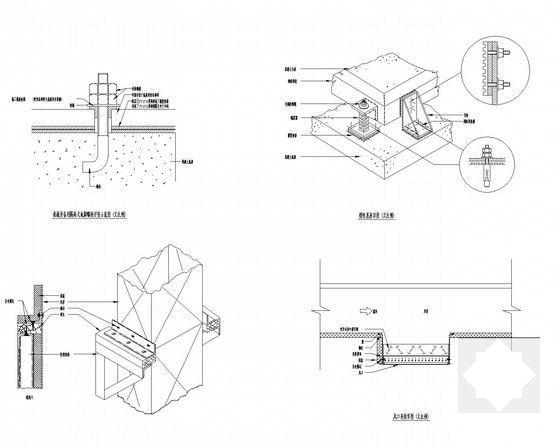

空调通风系统安装详图

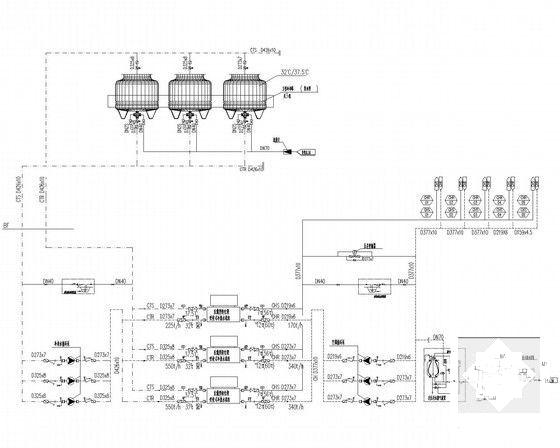

冷冻机房水系统流程图

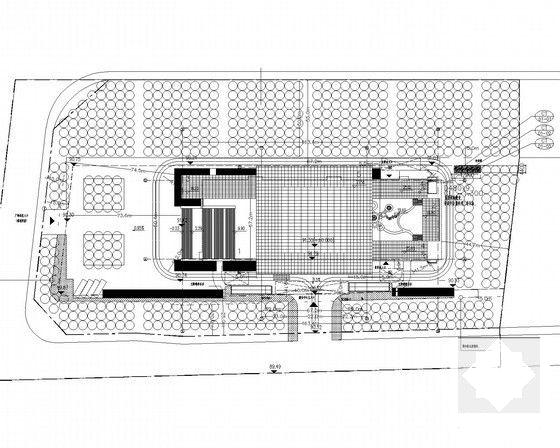

冷却塔平面布置图

通风机房

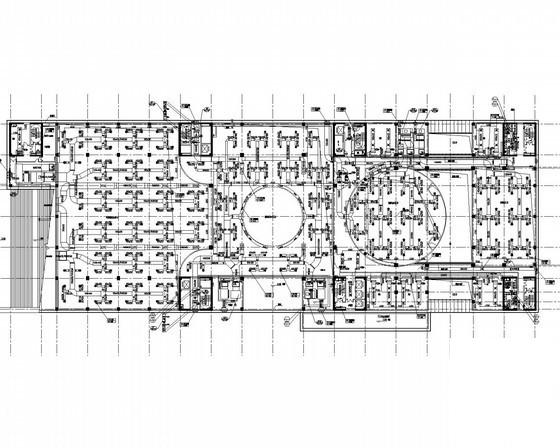

空调平面布置图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
第 7 张图
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-27 14:52:40上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2dc0w1ss01d2sc10.rar

4.67 MB
