商业综合楼采暖通风设计CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑,商业建筑
• 建筑类型：多层建筑
• 建筑设计面积：6164.5平方米
• 建筑高度：21m
• 地上楼层：6
• 地下室：无
• 设计阶段：施工图设计
• 设计内容：通风,采暖
• 附件设计说明：有,设计参数,保温防腐,环保,施工安装要求
• 冷热源：热水锅炉,燃气炉
• 采暖系统：低温热水地面辐射
• 参考图纸：20张以下
• 设计年代：近代

附件详情

• 暖通设计说明
• 设备材料表
• 采暖干管平面图
• 采暖干管系统图

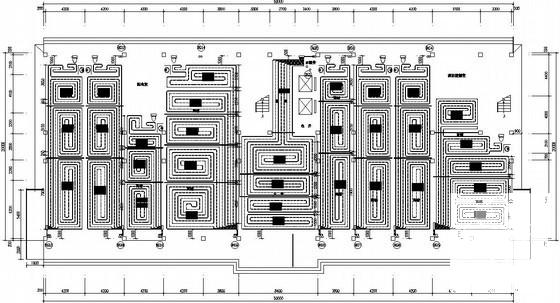

• 低温水辐射采暖平面图
• 屋面水箱间采暖平面图

附件详情

此稿件为某商业综合楼采暖通风设计施工图纸；工程为主体六层建筑，框架结构，一层层高为3.9米，二层层高为4.2米，三~六层层高均为3.3米，占地面积1000平方米，总建筑面积为6164.5平方米。
设计内容：建筑物散水以内的采暖、通风系统。

，图纸共10张。

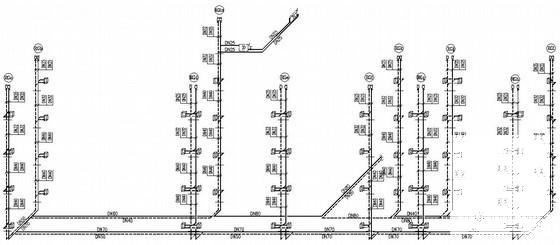

采暖干管系统图

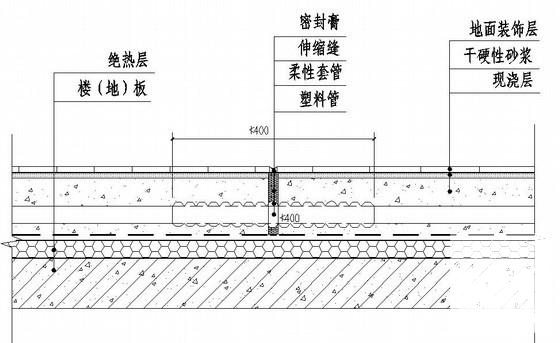

地暖管道穿伸缩缝详图

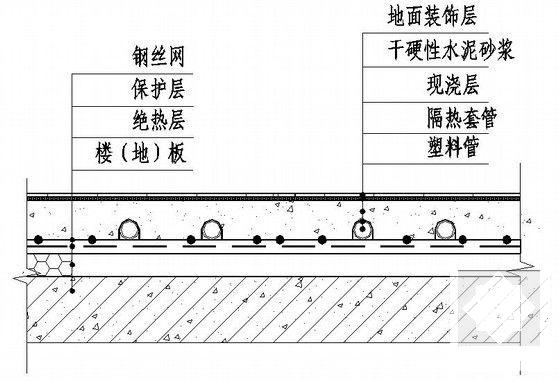

管道密集处隔热做法

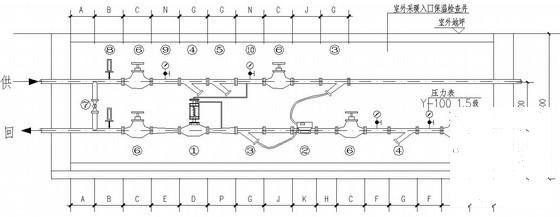

热力入口装置详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
