医院外科综合楼暖通空调设计CAD施工图纸(地源热泵)

[复制链接]

0

主题

0

帖子

1050

积分

超级版主

Rank: 8Rank: 8

积分
1050
发表于 2020-2-27 17:02:39 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:30000平方米
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调, 通风, 采暖, 防排烟, 冷热源
  • 冷热源:市政热网, 电动压缩式冷水机组, 水地源热泵
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖
  • 节点大样:冷却塔, 空气处理机组
  • 项目所在地:天津

附件详情

  • 空调通风设计说明
  • 空调机房管道流程图
  • 空调机房设备基础平面图
  • 冷却塔基础图
  • 空调机房设备及管道平面图
  • 空调主立管系统图
  • 地下层空调管道、通风平面图
  • 风管道平面图
  • 水管道平面图
  • 消防排烟平面图
  • 屋顶风机布置平面图
  • 设备层采暖通风平面图

附件详情

稿件为天津某医院外科综合楼供热通风空调施工图设计;建筑物为一幢外科综合楼,地下一层,地上十二层(局部四层)。地下一层为停车库及设备用房;地上一层为介入治疗、ICU及核磁,放射等;二层为洁净手术部和麻醉科;三层为产前病区和新生儿 ICU;四层为产科病房;五至十二层为普通外科病房。总建筑面积约为 29998.18平方米。
设计内容:
1.空调制冷机房动力系统设计。
2.室内空调系统设计。
3.通风及防排烟系统设计。

,图纸共19张。

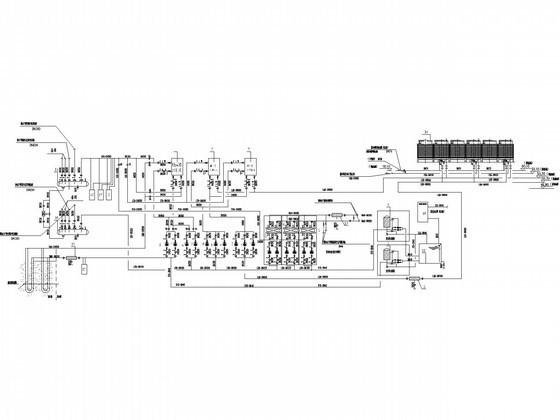

地源热泵系统原理图

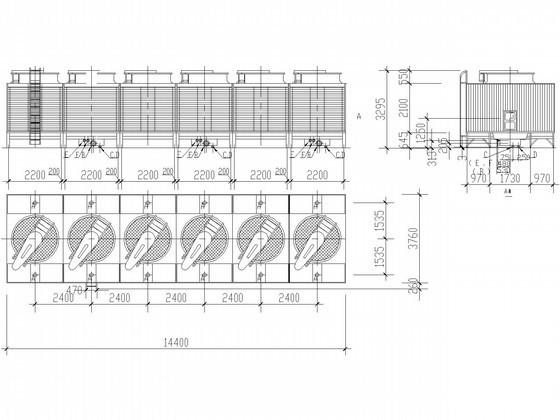

冷却塔布置详图

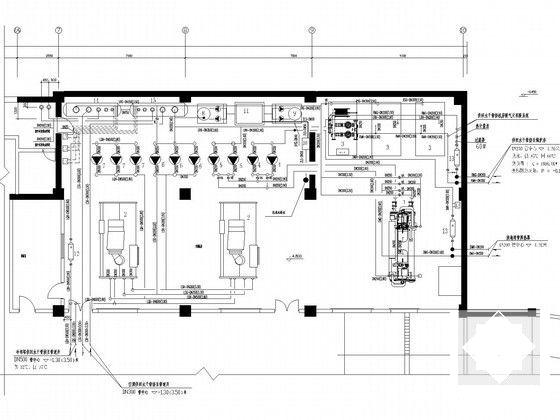

空调机房设备及管道平面图

空调管井布置平面图

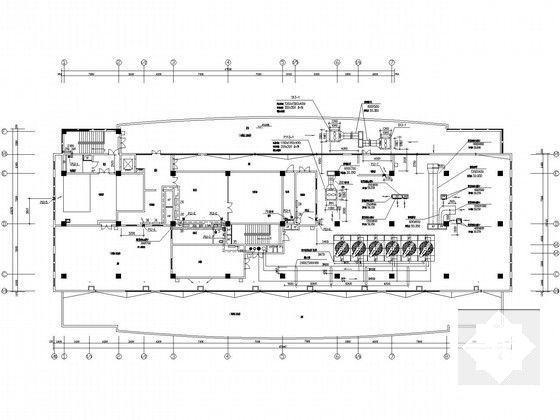

设备层采暖通风平面图

走道剖面示意图

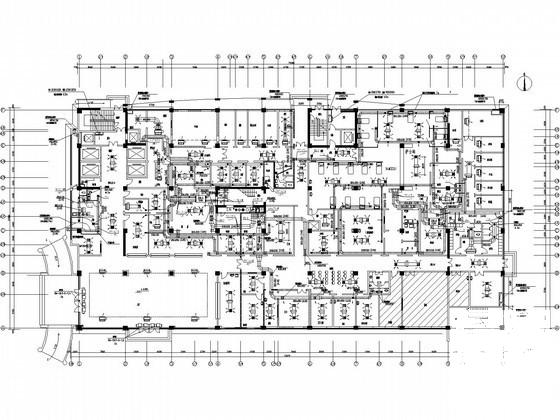

水管道平面图

医院外科大楼暖通空调施工图

医院暖通空调设计 - 1
第 1 张图
医院暖通空调设计 - 2
第 2 张图
医院暖通空调设计 - 3
第 3 张图
医院暖通空调设计 - 4
第 4 张图
医院暖通空调设计 - 5
第 5 张图
医院暖通空调设计 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-27 17:02:39上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2eef0wcse20fs210.rar

3.12 MB

售价: 100 积分    赚积分
