国内25层综合楼暖通空调设计CAD施工图纸(机械加压送风)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,办公
• 建筑高度类型：高层建筑
• 建筑设计面积：58342平方米
• 建筑地上层数：25层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计内容：空调,通风,采暖,防排烟
• 冷热源：水地源热泵
• 空调系统：全水系统
• 采暖系统：散热器供暖
• 水系统：双管制,同程式,异程式
• 项目所在地：北京

附件详情

该项目为通州区某村综合楼，建于北京市通州区。本建筑为一类高层建筑，地下二层，地上二十五层，总建筑面积58342平方米。一至三层为商场及相关配套用房；四层为办公用房；五至二十五层各层均设公寓等。这份参考资料的设计内容包括全楼的通风空调、防排烟、采暖工程。住宅部分的采暖系统为共用立管的 分户计量 的独立系统。室内散热器采用铸铁散热器。冷源：该项目采用地下水源热泵机组，设置于地下一层制冷机房，分别供给地上1-4层的空调机组、新风机组及风机盘管；防烟楼梯间设置机械加压送风系统

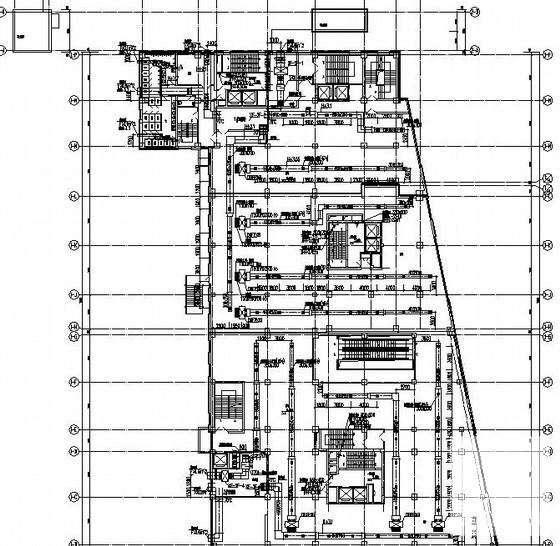

第 1 张图

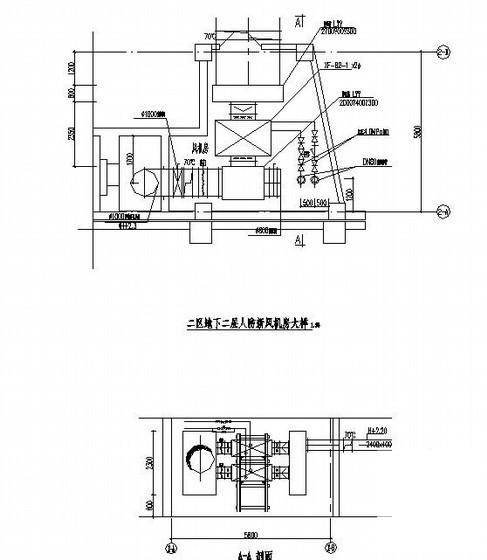

第 2 张图

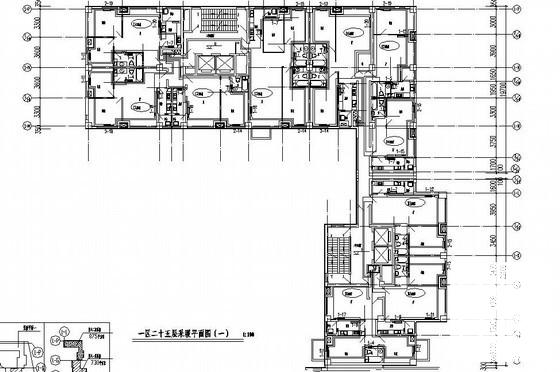

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
