大型购物商场暖通空调设计CAD施工图纸

ttffdd7788 · 发表于 2020-2-28 12:46:13

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计面积：45993平方米
建筑地上层数：6层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：34张
设计年代：近代
设计内容：空调,通风,防排烟,机房
冷热源：电动压缩式冷水机组
空调系统：全空气系统
采暖系统：热水辐射
水系统：双管制
节点大样：冷却塔,集分水器,制冷机组,管道支吊架
项目所在地：山西

附件详情

设计施工说明

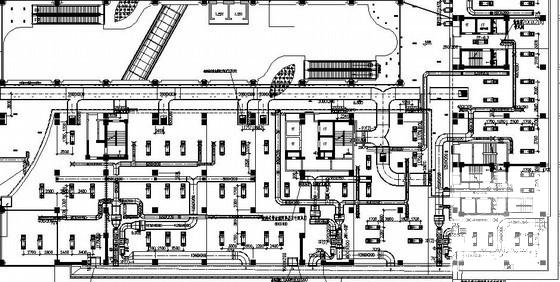

地下一层通风平面图

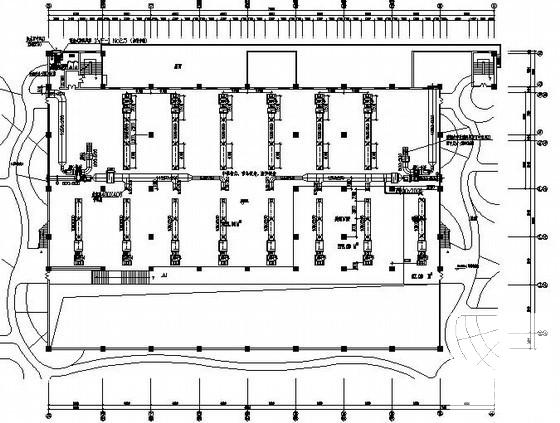

首层门厅地暖平面图

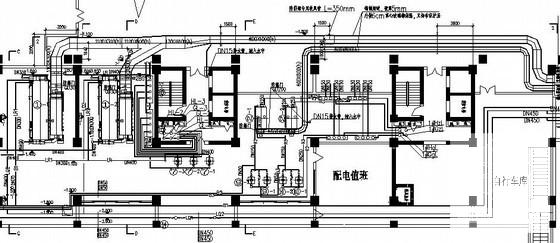

冷冻机房工艺流程图
通风系统图

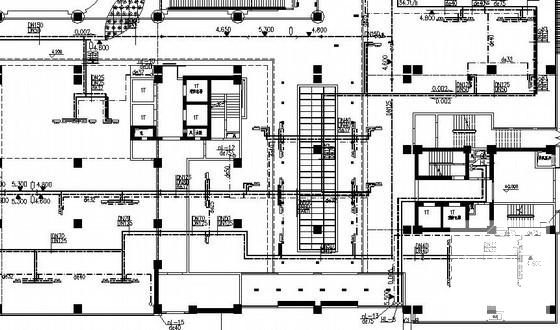

水系统平面图

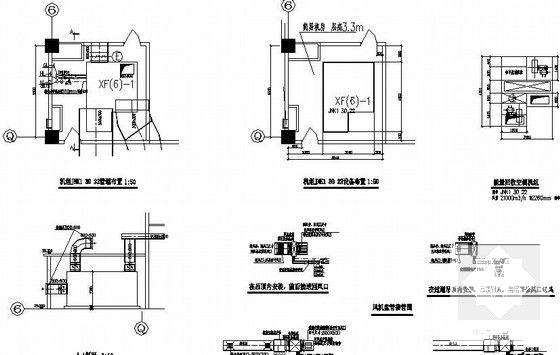

空调机接管图
送风排烟系统
新风水系统

附件详情

一、项目概况：
1、该项目为商住楼。地下两层，地下2层为汽车库兼部分人防地下室，设备用房，地下1层为汽车库兼设备用房。地上6层商场。7层以上为公寓。分为3幢主楼。最大建筑高度99.7m。总建筑面积123322m2，商业建筑面积45993m2。
2、该资料包括七层以下空调、通风、防排烟设计。
二设计内容：
（一）空调、采暖冷热源
1、地下车库~商场为裙房部分。由二台燃气直燃型冷热水机组作为冷热源，夏季提供7/12℃冷水，供风机盘管及空调机组。冬季提供60/50℃低温热水供地暖采暖。
2、燃气直燃型冷热水机组单台制冷量Q冷=3516kW ，制热量Q热=2954kW ，放置于地下一层靠外墙的冷冻机房内。
3、冷热水系统采用变频定压泵补水定压，全自动软水器、软水箱设在冷冻机房。
（二）空调设计
为方便商场使用时灵活分割，空调采用吊顶空调机组+风机盘管形式；空调系统为双管制，夏季供冷，冬季供热。未加注明的新风机组均为四盘管.....
（三）通风及防、排烟
1、地下-2层车库部分：-1层车库平面分为5个防火分区。在每个防火分区内划分一到二个防烟分区。各防烟分区内设置独立的排风/烟系统。排烟量6次/h计。补风量大于排烟量的50%。
2、地下-1层车库部分：-2层车库平面分为4个防火分区。在每个防火分区内划分一到二个防烟分区。排烟量6次/h计。补风量大于排烟量的50%。邻近车库出入口的防火分区可同时利用车道自然进风.....
3、商场部分：依据建筑专业划分的防火分区，对二个中厅及其所辖区域，采用在屋顶设排烟风机，机械排烟。排烟量按其体积的4次／h换气计算；但最小排烟量不小于102000m3/h计。每个中庭设风量62763m3/h的排风/烟双速风机两台，平时可低速排风，着火时高速排烟。风机置于屋顶采光顶侧......

，图纸共34张。
