18172平米5层购物商场中央空调系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:18172.30平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 项目所在地:四川

附件详情

  • 暖通空调设计说明
  • 负一层通风、防排烟及空调风系统平面图
  • 一层通风、防排烟及空调风系统平面图
  • 二层通风、防排烟及空调风系统平面图
  • 屋顶层通风、防排烟及空调风系统平面图
  • 通风、防烟系统设备表
  • 防排烟系统控制流程图
  • ....

附件详情

1.项目概况:
项目位于成都市,总建筑面积为:18172.30平方米,其中地下室建筑面积为:4218.36平方米,地上建筑面积为:13953.94平方米。
该资料内容包括通风、防排烟、空调系统以及空调的冷、热源系统。
2.空调系统:
消防控制室由于工艺条件及业主特殊要求、或由于使用功能和使用时间的要求,采用分体式热泵空调机组,其它区域均采用中央空调系统。中央空调系统的冷、热源均由风冷热泵涡旋式冷(热)水机组提供,共设置三台。冷(热)水循环泵的设置与冷(热)水机组一一对应,采用三台冷(热)水循环泵,冷(热)水循环泵均设置在水泵房内。各空调区域的室内空调负荷主要由室内空气处理设备负担,并采用机器露点送风方式。
3.通风排烟系统设计:
通风设计主要以自然通风为主,当自然通风无法满足规范要求时,则采用机械通风。地下车库、卫生间、水泵房、报警阀室、柴油发电机房等均设置机械通风系统,上述区域的通风系统均为机械排风、自然进风方式。
地下室机械排烟的防烟分区均按照防火分区进行划分,车库防烟分区面积均不超过2000m2,防烟分区采用高度不小于500mm的结构梁.....

,图纸共17张。

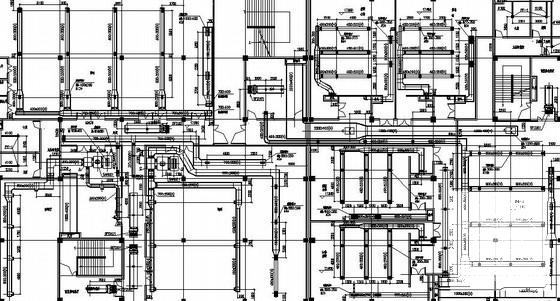

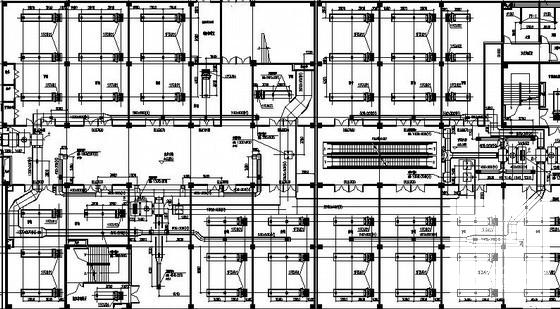

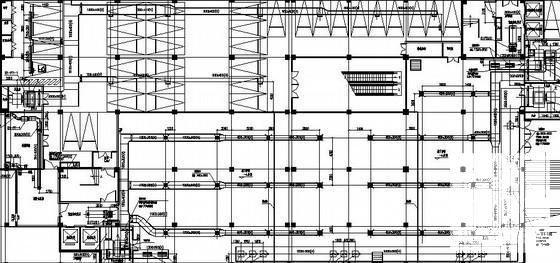

负一层通风、防排烟及空调风系统平面图

五层通风、防排烟及空调风系统平面图

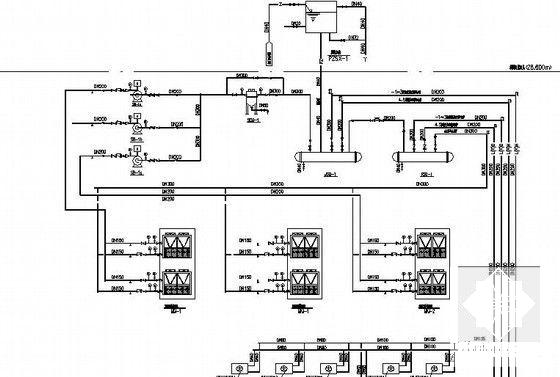

空调系统流程图

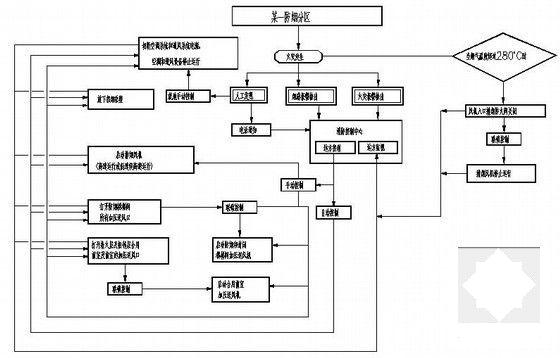

防排烟系统控制流程图

设备安装示意图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 中央空调系统设计 - 1
    中央空调系统设计 - 1
  • 中央空调系统设计 - 2
    中央空调系统设计 - 2
  • 中央空调系统设计 - 3
    中央空调系统设计 - 3
  • 中央空调系统设计 - 4
    中央空调系统设计 - 4
  • 中央空调系统设计 - 5
    中央空调系统设计 - 5
  • 中央空调系统设计 - 6
    中央空调系统设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
