高层住宅楼采暖通风及防排烟系统设计CAD施工图纸(dwg)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：12800平方米
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟,其它
• 冷热源：市政热网
• 采暖系统：热水辐射
• 送风方式：散流器送风

一、项目概要：

该项目是一个高层住宅楼建筑，地上18层，地下1层，总建筑面积12800平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，采暖平面图，合用前室正压送风机安装平面图，采暖系统图，设备管道井平面图等...

二、采暖设计：

1. 该项目采暖所用热媒为小区换热站供给的55/45°c低温水,工作压力低区为P=0.40MPa.工作压力高区为P=0.80MPa.采暖系统定压及补水由小区热交换站解决.一至六层为低区直接接室外低区管网,七至十八层为高区直接接室外高区管网,

2. 住宅部分采暖采用新双管地盘管系统.各户的控制阀门均设置在公共部分管道井内,

3. 该项目采用地板辐射采暖方式...

三、 设计（详见设计施工说明）...

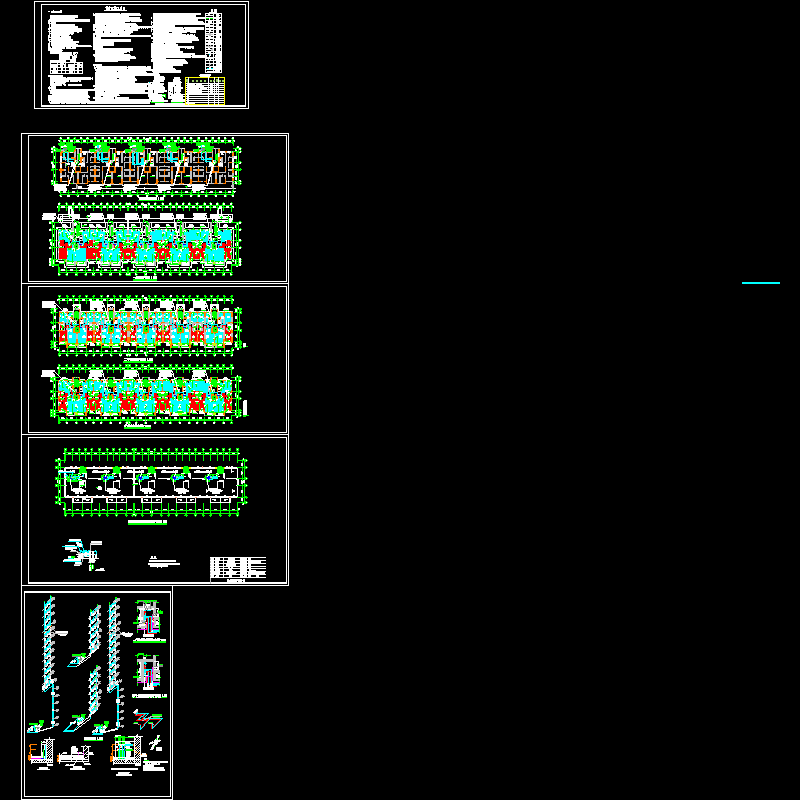

一层采暖平面图

下房层采暖平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
