高档小区中高层住宅楼采暖系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:采暖,冷热源
  • 冷热源:市政热网
  • 水系统:异程式
  • 项目所在地:辽宁

附件详情

一、项目概要:
该项目为高档小区住宅楼暖通设计。地上十一层,总高度33m...
二、冷热源:
地热采暖热源及系统定压由集中供热系统换热处理后供给。采暖供回水温度为60℃/50℃,连续供暖...
三、采暖系统:
1.地热辐射采暖系统立管为异程式下供下回, 分户计量
2.地板辐射加热管道均采用(PE-RT)管材。
3.该项目采暖设计热负荷为316.8kW...

图纸共19张。

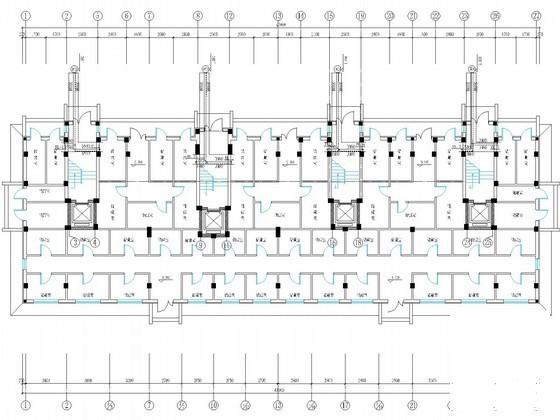

采暖干管、地沟平面图

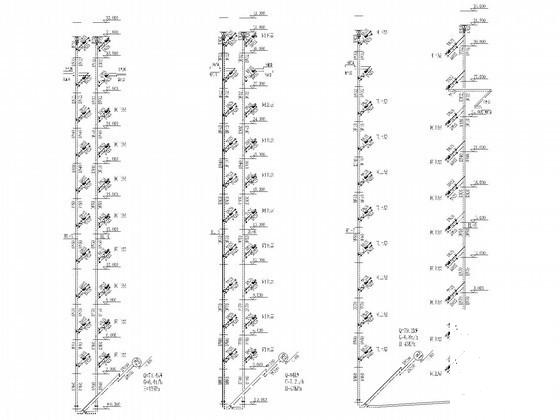

地热采暖系统图

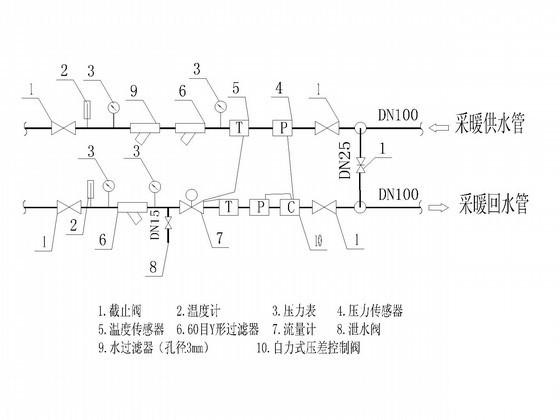

热水采暖系统热力入口(地沟、检查井内)安装

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 住宅楼采暖设计图纸 - 1
    住宅楼采暖设计图纸 - 1
  • 住宅楼采暖设计图纸 - 2
    住宅楼采暖设计图纸 - 2
  • 住宅楼采暖设计图纸 - 3
    住宅楼采暖设计图纸 - 3
  • 住宅楼采暖设计图纸 - 4
    住宅楼采暖设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
