12层商贸城旅馆酒店供冷及热水系统施工设计CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑高度类型：高层建筑
• 建筑设计面积：19508平方米
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计内容：空调,通风
• 冷热源：电动压缩式冷水机组,空气源热泵
• 空调系统：空气-水系统
• 水系统：单式泵,双管制,同程式,异程式,闭式

附件详情

该项目属一类公建，耐火等级为二级，建筑层数为十二层，总建筑面积为19508m，高度为45.95m。工程设计范围包括:(1)全楼通风系统；(2)一层~十二层中央空调系统；(3)地下一层通风排烟系统；(4)酒店的生活热水系统。
设计依据
①《采暖通风与空气调节设计规范》（GB50019-2003）
②《高层民用 建筑设计防火 规范》GB50045-95(版)
③《公共建筑节能设计标准》（GB50189-2005）
④《通风与空调工程施工 质量验收 规范》（GB50243-2002）
⑤广西壮族自治区地方标准《公共建筑节能设计规范》（DB45/T392-2007）
⑥业主提出的设计要求及业主与设计院的有关协商纪要。
该项目设计采用中央空调系统。空调逐时计算最大冷负荷1600KW;热负荷为600KW.选用1台单台制冷量为970KW的热回收型螺杆式冷水机组和5台单台制冷量/制热量分别为130/138kw风冷热泵模块机组，制冷工质为R22， 设计冷冻供回水温度为7℃/12℃，热水供回水温度为45℃/40℃，风冷模块机组设在十一楼天面上。

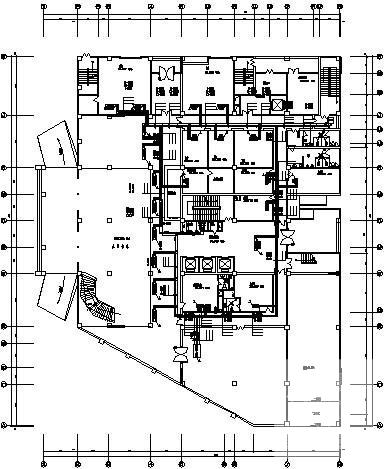

第 1 张图

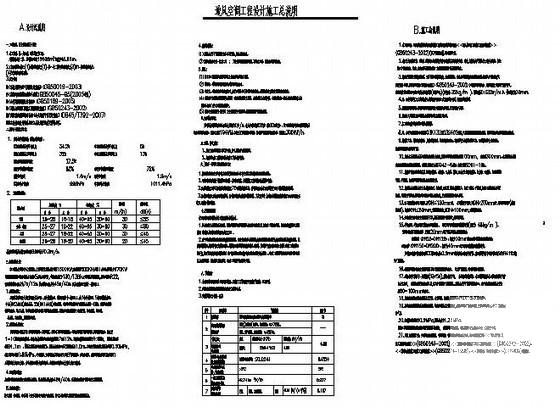

第 2 张图

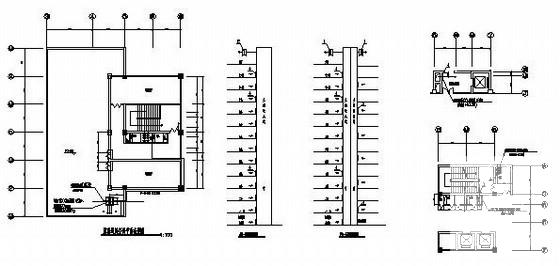

第 3 张图

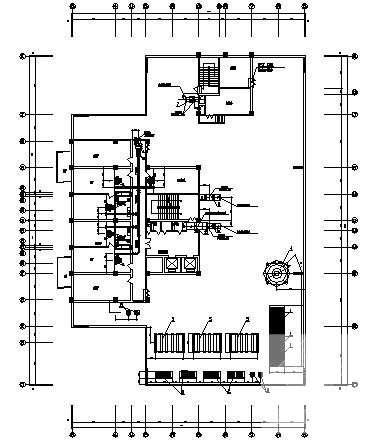

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
