国内住宅改造安置工程采暖通风防排烟系统设计CAD施工图纸（详细图纸多）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：7356.27平方米
• 建筑地上层数：21层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟,冷热源
• 冷热源：市政热网
• 采暖系统：散热器供暖,热水辐射
• 水系统：同程式
• 送风方式：散流器送风
• 项目所在地：北京

附件详情

一、项目概要：
建筑总面积为7356.27 m2。地上1-21层,地下1层，建筑高度60.80 m...
二、采暖热源:
该项目热源由小区换热站集中供给,热媒为热水,供回水设计温度80/60°C...
三、供暖系统：
1.采用分户供暖热计量散热器采暖设计。
2.住宅按单元分设采暖系统,各单元均设分户采暖系统。
3.各户均采用下供下回双管同程式机械区采暖系统。
4.该项目散热器采用钢铝复散热器TLF8-6/6-1.2型...
四、通风排烟系统：
1.住宅内厨房设变压式防回流排油烟风道。
2.住宅内卫生间均设有变压式防回流排气道，卫生间内设吊顶排气扇，排风量120m3/h...

图纸共17张。

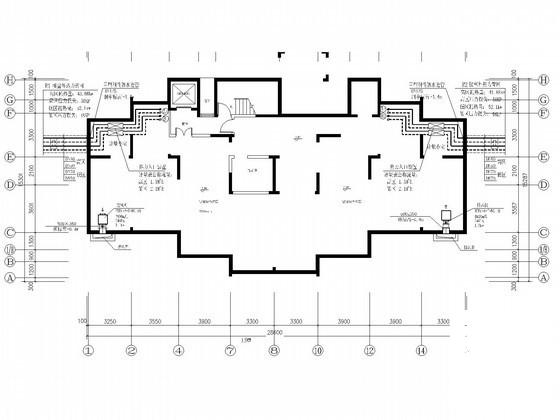

夹层采暖平面图

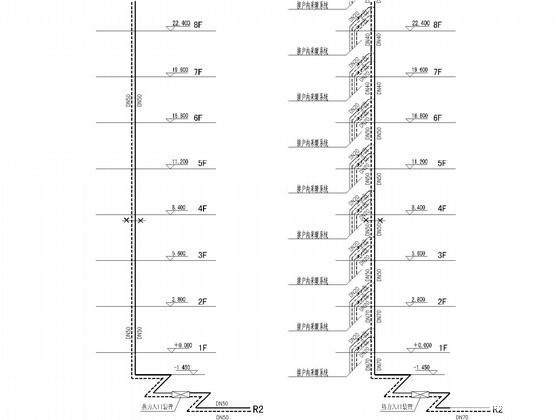

采暖系统图

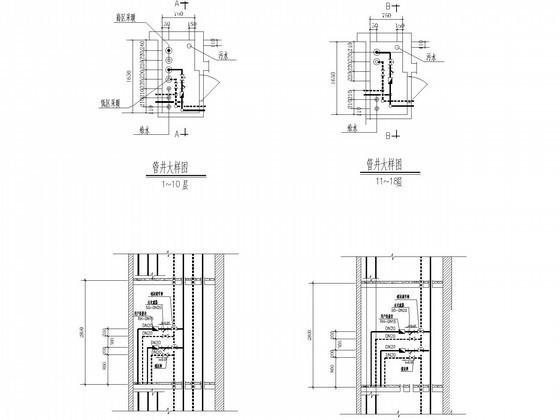

剖面图

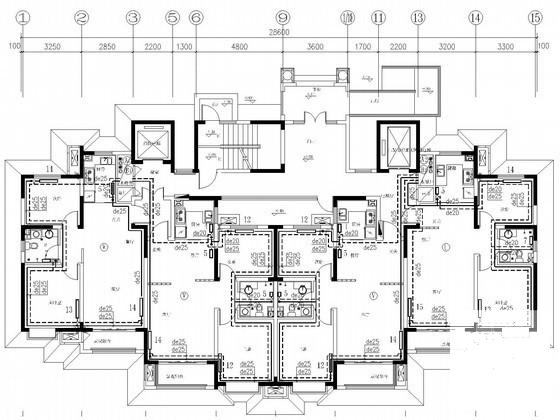

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
