一份高层住宅楼采暖通风及防排烟系统设计CAD施工图纸

mmyaowolai · 发表于 2020-3-12 21:42:06

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：16723平方米
建筑地上层数：34层
图纸设计深度：施工图
参考图纸：12张
设计年代：近代
设计内容：通风,采暖,防排烟
冷热源：市政热网
采暖系统：热水辐射
送风方式：散流器送风
项目所在地：江苏

附件详情

一、项目概要：

该项目为江苏一住宅楼采暖系统设计，总建筑面积16723平方米，地上34层，总建筑高度为98.6m。图纸内容包含设计施工说明，主要设备材料表及图例，...

二、采暖系统设计：

本楼为新建住宅，其采暖系统采用集中供热低温热水地板辐射采暖分户热计量系统。该项目采用集中供热，热源由小区集中设置的热交换站制备采暖热水，采暖供回水温度为50°C/40°C；系统为变流量，循环水泵变频运行。整个小区最高栋楼为三十四层，采暖系统分高、低区；一~十七层为低区，十八~三十四层为高区；采暖系统形式：共用立管的分户独立系统形式，即按户分环、分室控温；热计量方式：户用热量表计量方式（一户一表），即在每个入户装置处设户用热量表，并在单元入口设总热量表...

三、通风及防排烟系统设计：

1.屋顶电梯机房设排风系统。

2.一层至三十四层防烟楼梯间、防烟楼梯间前室、合用前室采用自然排烟方式...

高层住宅采暖通风及防排烟系统设计

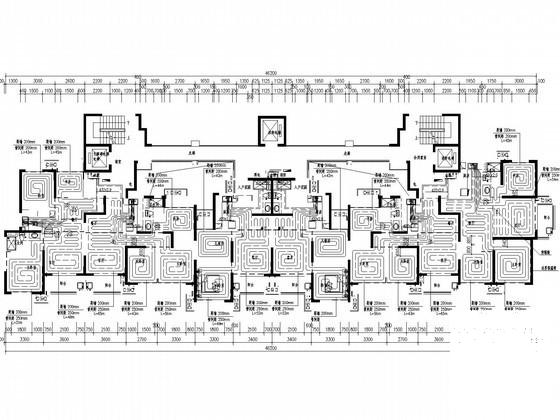

十八~三十四层采暖平面图

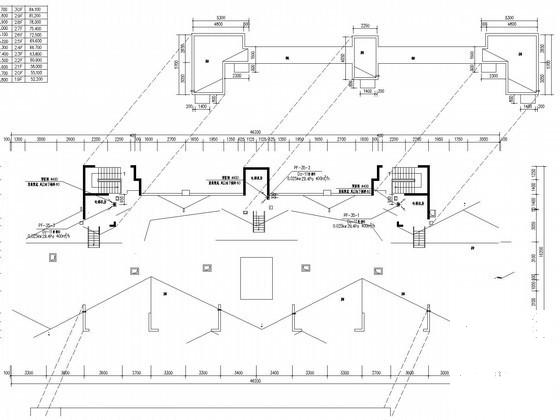

机房层通风平面图

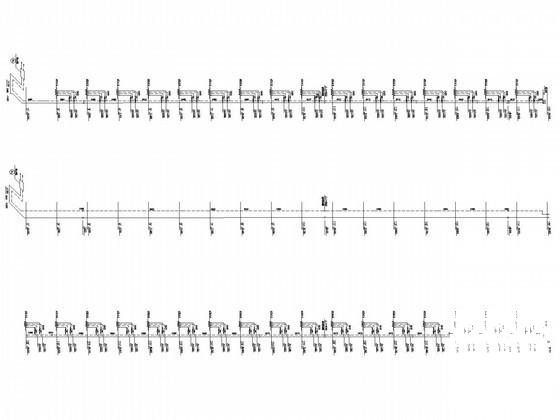

采暖系统图
