一份18层商务酒店空调设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1694

积分

超级版主

Rank: 8Rank: 8

积分
1694
发表于 2020-2-28 21:16:14 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,商业,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:32240平方米
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计内容:空调,通风,机房
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,闭式
  • 项目所在地:广东

附件详情

  • 设计施工说明
  • 资料目录
  • 主要设备材料表
  • 空调风管平面图
  • 空调水管平面图
  • 热水供水平面图
  • 防排烟平面图
  • 加压送风系统图
  • 冷却塔与热水机组平面图
  • 空调水系统图
  • 机房大样图

附件详情

本建筑位于广州市,地上十八层,并有地下室,总建筑面积为32240平米。一层为大堂、商场、大堂吧、办公室,层高4.5m;二层为中、西餐厅、咖啡厅、中餐操作间大堂上空等,层高4.2m;三层为大、小会议室、娱乐空间等,层高4.2m;四层为架空层包括网球场和屋顶花园;五-十八层为标准客房,层高3.3m。地下室为停车场、制冷机房、水泵房、配电室等,层高3.6m。空调系统采用全空气机组和冷水机组。
设计包括:空调风系统设计、空调水系统设计、防排烟系统设计、新风系统设计。图纸20张。

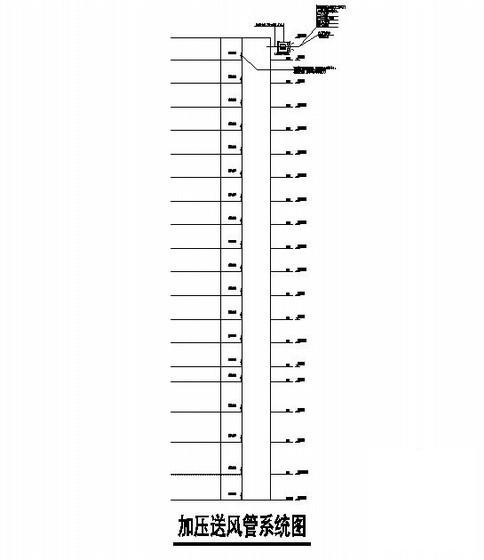

第 1 张图
第 1 张图

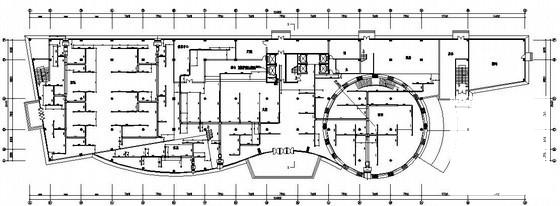

第 2 张图
第 2 张图

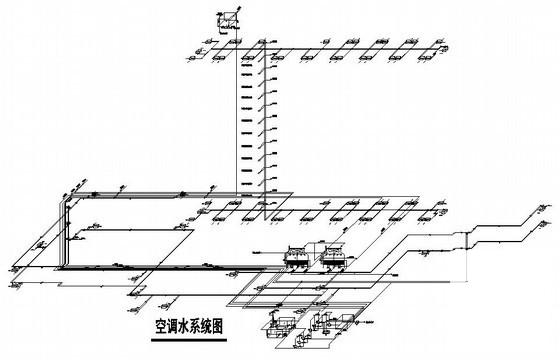

第 3 张图
第 3 张图

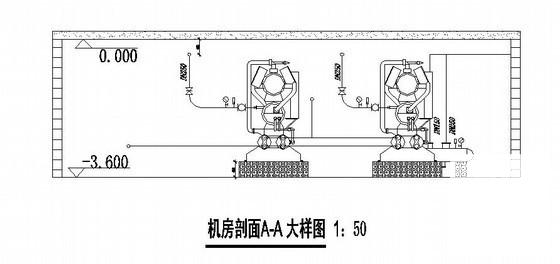

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-28 21:16:14上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。

附件2099v11ede2ew2fsesc21fce2f.rar

1.57 MB

下载  售价: 100 积分    赚积分
