一份19层星级酒店空调通风系统设计CAD施工图纸（消防节能设计）

mmyaowolai · 发表于 2020-2-29 10:01:32

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：酒店
建筑高度类型：高层建筑
建筑设计面积：90174.8平方米
建筑地上层数：19层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：38张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
采暖系统：散热器供暖
全空气系统：变风量
水系统：单式泵,变流量,双管制
送风方式：散流器送风
项目所在地：浙江

附件详情

一、项目概要：

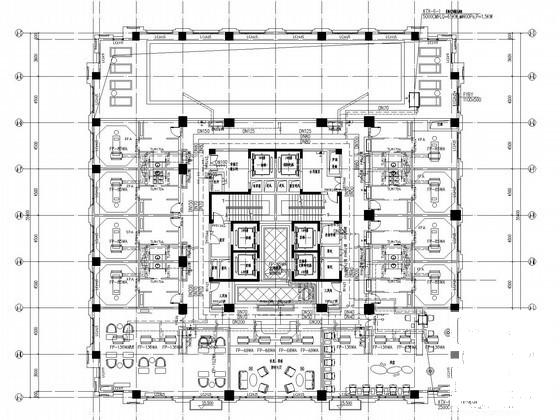

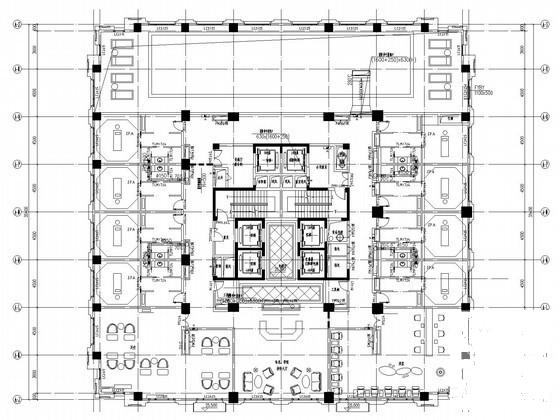

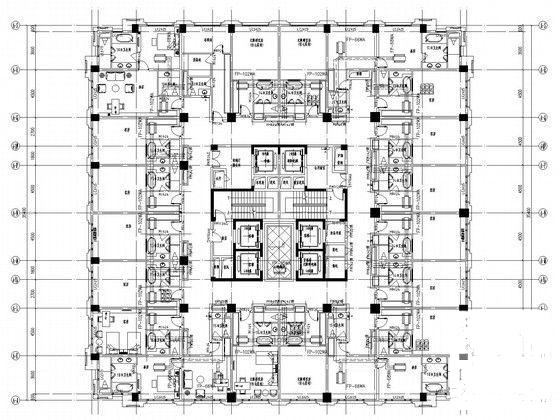

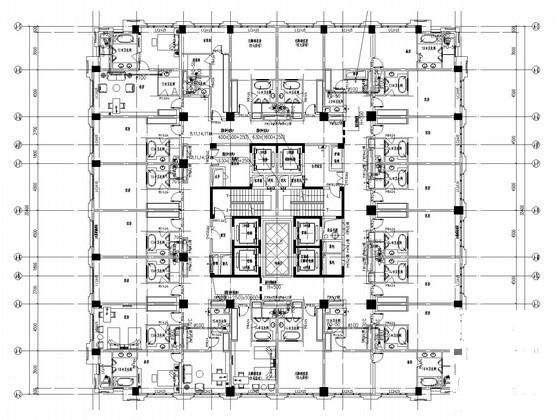

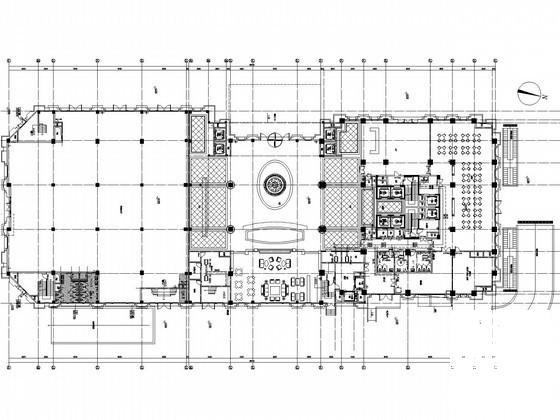

该项目子项包括：星级酒店、公寓式酒店、地下汽车库及非机动车库（不包含人防地下汽车库）。总建筑设计面积：90174.8m2，其中地上建筑设计面积：59795.8m2(星级酒店32369.8m2)，地下建筑设计面积：30379.0m2(星级酒店11289.5m2).。建筑层数：星级酒店为地上19层，公寓式酒店1#-13#楼为地上3层，地下一层（星级酒店局部地下二层）。建筑高度：星级酒店79.17m。图纸主要包含施工说明，空调水管平面图，消防通风平面图，水系统图等...

二、空调系统：

1.冷热源：冷源采用电制冷螺杆式离心机组，分体空调；热源采用燃气真空热水机组...

2.风系统：采用全空气系统或空气水系统分别适应不同类型功能场所特性；集中式低速风道空调系统，半集中式空调系统，全空气空调系统均采用变风量调节系统...

3.水系统：采用两管制，一次泵变流量系统...

三、通风排烟系统：

1.通风系统：公共卫生间采用集中排风；对于设有气体灭火的变配电间采取机械通风措施，送排风系统独立设置，下部排风量不小于5次/小时...

2.防排烟系统：所有通风进、排风的风管公用管井处均设70°C的防火调节阀；无外窗的前室设加压送风系统。每层设一个加压送风，火灾时同时开启相邻二层...
