一份18层五星级酒店暖通空调全系统设计CAD施工图纸(制冷机房)

[复制链接]

0

主题

0

帖子

1319

积分

超级版主

Rank: 8Rank: 8

积分
1319
发表于 2020-2-29 10:45:36 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:41700平方米
  • 建筑地上层数:18层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房,其它
  • 冷热源:市政热网,电动压缩式冷水机组,锅炉,空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 采暖系统:热水辐射
  • 水系统:四管制,同程式
  • 送风方式:散流器送风,其他
  • 节点大样:冷却塔,风机盘管,制冷机组,空气处理机组,管道支吊架
  • 项目所在地:甘肃

一、项目概要:
该项目位于甘肃省,是一个高层五星级酒店建筑项目,总建筑面积41700m2,,地下二层为后勤服务用房和设备机房、与大商业、办公楼、住宅车库相通。建筑总高度87.95米,地上十八层,一层为大堂,层高7米;二至三层为餐饮和会议,层高6米;四层为洗浴、泳池,层高6米,五至十八层为客房,层高3.8米。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,制冷机房平面布置图,制冷机房管路平面图,制冷系统原理图,热力站换热系统原理图,锅炉房 平面布置图 ,锅炉房管路平面图,锅炉房系统原理图,防排烟系统原理图,空调通风系统原理图,空调水系统原理图,冷却水系统原理图,风管平面图,水管平面图,空调设备控制原理及接管大样图,管井大样图,空调机房大样图等...

二、空调系统:
1.冷热源:采用离心式冷水机组,螺杆式冷水机组,分体空调,市政管网,锅炉...
2.风系统:采用风机盘管加新风系统,全空气空调系统...
3.水系统:采用四管制,同程系统...

三、 通风防排烟 系统:
通风系统:
各主要设备用房均设置通风系统,具体设置参见前表。地下厨房、锅炉房及地上封闭厨房均设置事故排风系统,换气次数>12次/h,在室内外设便于操作的控制开关。变配电室、网络机房和消控室设置事故后排风系统,在室内外设便于操作的控制开关;事故灭火时关闭通风系统上的电动阀门...
防排烟系统:
各防烟楼梯间及其前室、合用前室分别设置正压送风系统。楼梯间地上地下部分分别设置正压送风系统。防烟楼梯间的加压送风系统:风口设置在楼梯间隔墙上,采用自垂百叶风口,地上每隔2层设置一个,地下每层设置;消防合用前室和防烟楼梯间前室:风口设置在合用前室或前室隔墙上,采用常闭型多叶送风口。火灾时启动着火层及上下两层风口...

四、采暖系统:
大堂、大堂吧、全日餐厅、游泳池及其更衣室、健身房等设置地板采暖。主要出入口设计门斗和两道热风幕(外门电热风幕,内门热水风幕)...

图纸展示:

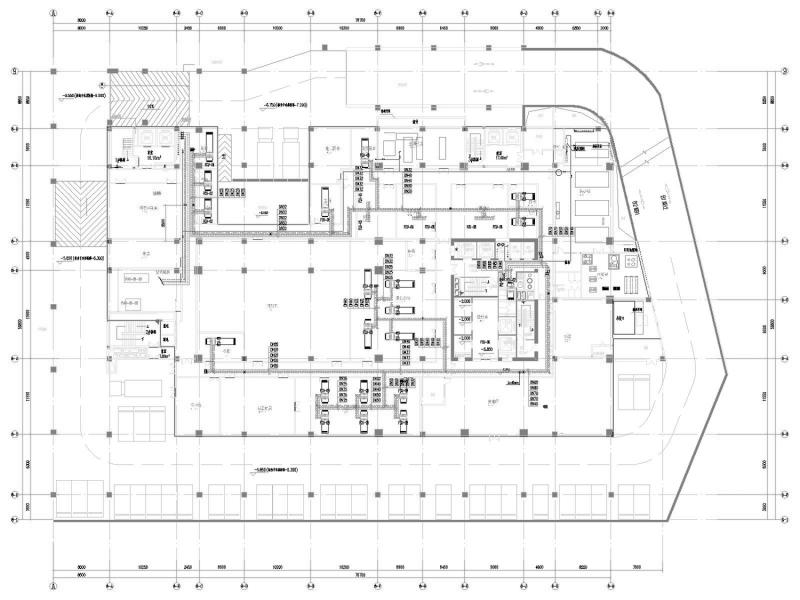

地下二层风管平面图

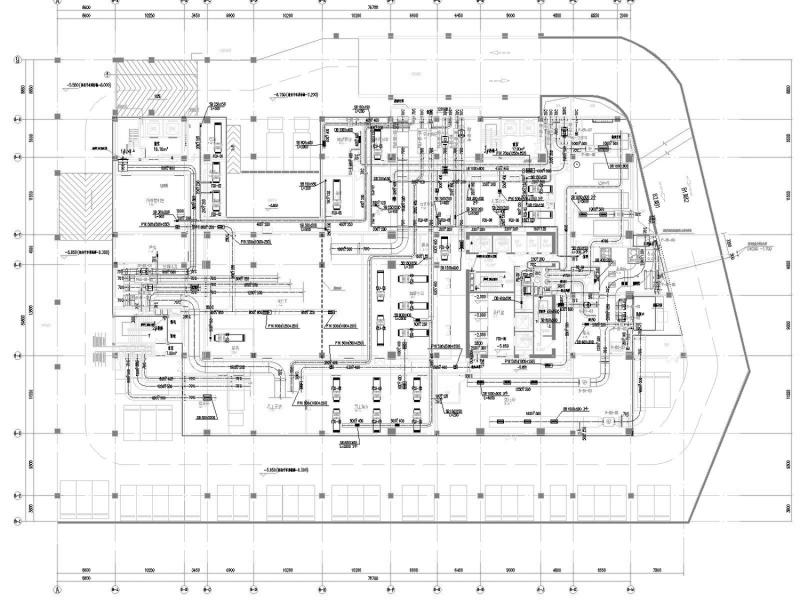

地下二层水管平面图

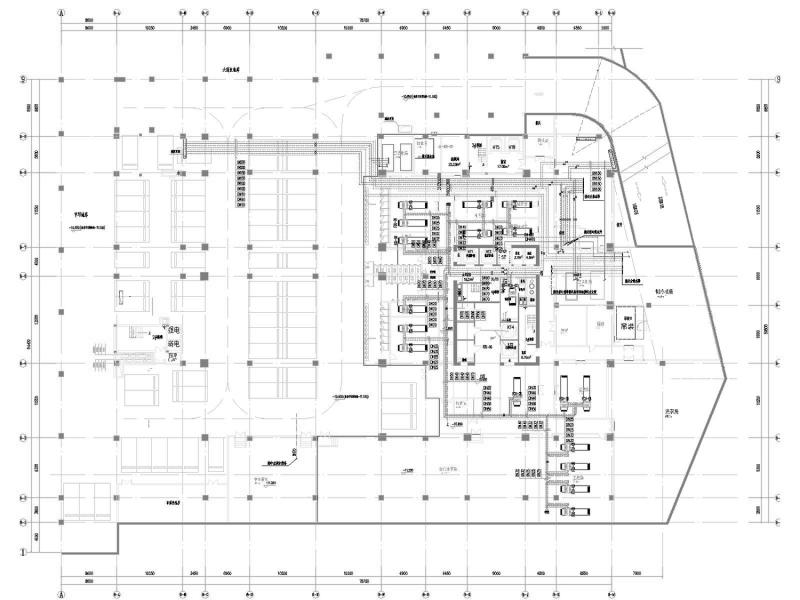

地下一层风管平面图

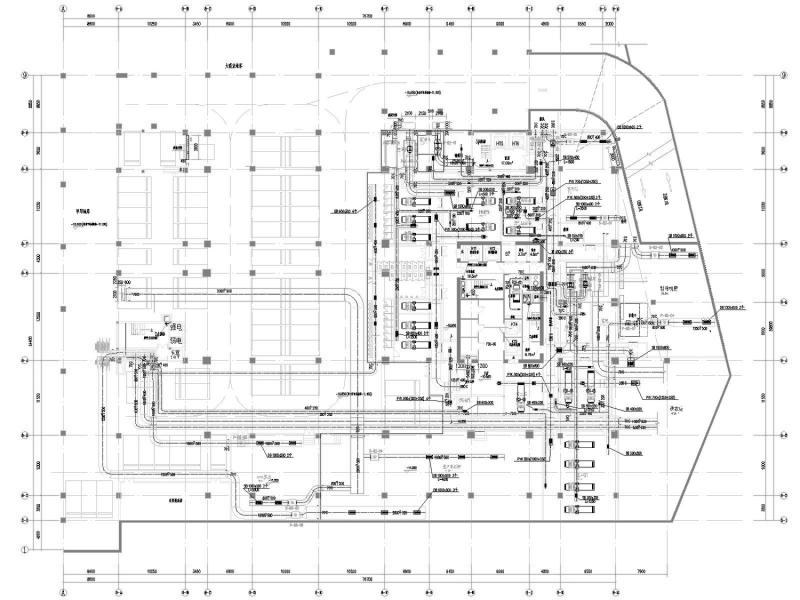

地下一层水管平面图

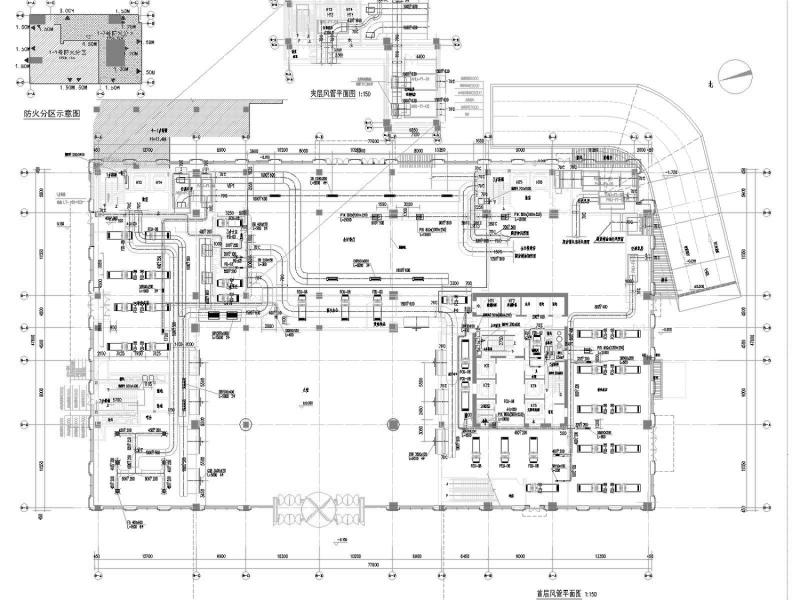

首层风管平面图

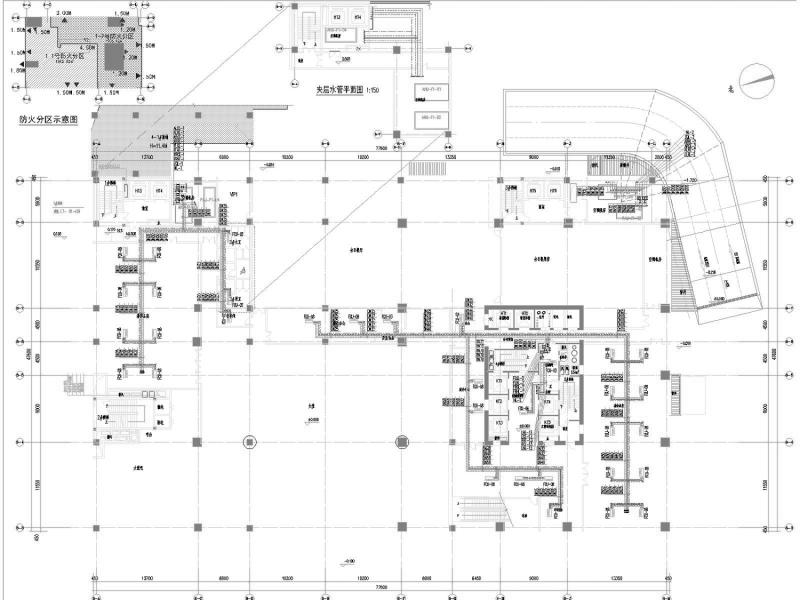

首层水管平面图
锅炉房系统原理图
热力站换热系统原理图
制冷系统原理图
五星级酒店空调设计 - 1
第 1 张图
五星级酒店空调设计 - 2
第 2 张图
五星级酒店空调设计 - 3
第 3 张图
五星级酒店空调设计 - 4
第 4 张图
五星级酒店空调设计 - 5
第 5 张图
五星级酒店空调设计 - 6
第 6 张图
五星级酒店空调设计 - 7
第 7 张图
五星级酒店空调设计 - 8
第 8 张图
五星级酒店空调设计 - 9
第 9 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-29 10:45:36上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。

附件2099v11edec2dscccdscc1sc1s.rar

7.83 MB

下载  售价: 100 积分    赚积分
