一份10层酒店室内装修强电CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑地上层数：10层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 负荷等级：二级
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 一、 电气设计 说明
• 二、竖向配电系统图
• 三、 配电箱系统 图
• 四、插座动力平面图
• 五、 照明平面图
• 六、应急疏散指示平面图

附件详情

本稿件是[海口]某酒店室内装修强电施工图纸，建筑总计10层，酒店大堂位于1层,4层客房共20套，5层客房共20套，6层客房共客房20套，7层客房共20套,合计100套。
电气图纸设计包含配电系统设计、照明灯具布置、插座动力系统、应急疏散指示设计等。

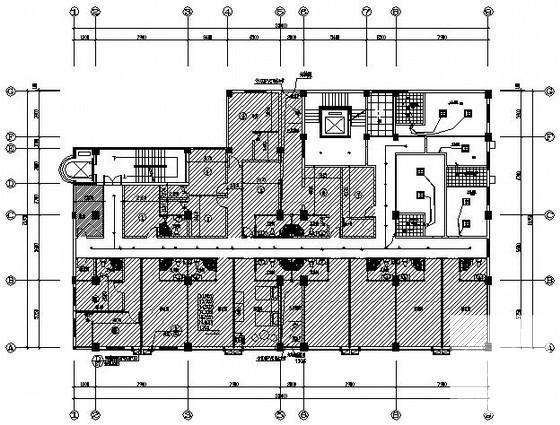

第 1 张图

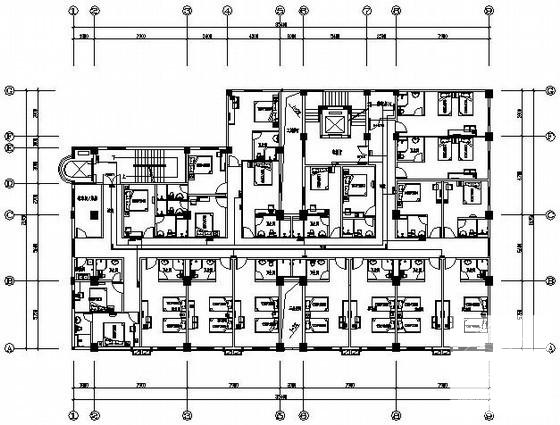

第 2 张图

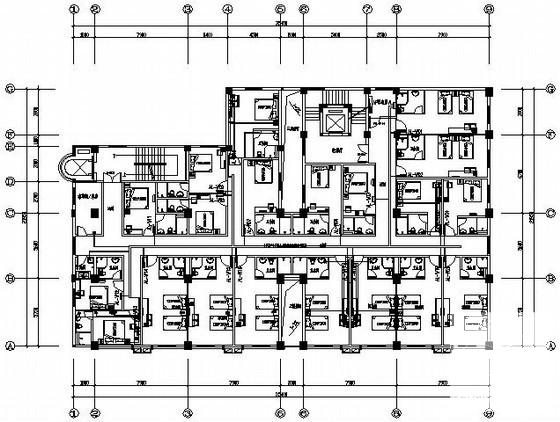

第 3 张图

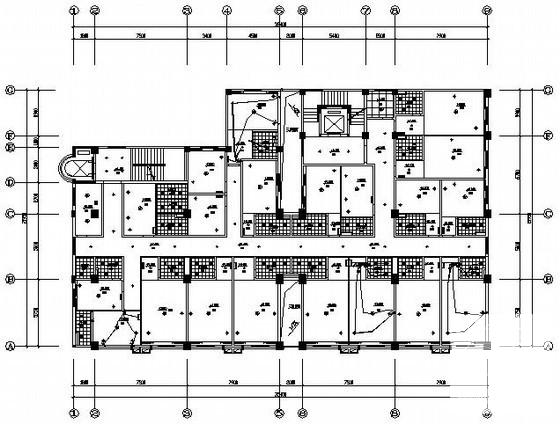

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 13:19:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
