一份3层豪华大酒店给排水CAD施工图纸(室内消火栓)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆,酒店,餐饮
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：3690平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统,循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,稳压泵,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：5,15
• 大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
• 热水供应方式：集中热水供应

附件详情

• 资料目录、重复使用资料目录、图例
• 工程设计说明
• 二、三层给水系统图
• 水箱给水系统图、二、三层内卫给水大样、系统图
• 排水系统图
• 一层给水平面图
• 二层给水平面图
• 三层给水平面图
• 屋面给水平面图
• 一层排水平面图
• 二层排水平面图
• 三层排水平面图
• 工程设计说明、消防喷淋系统图
• 消防泵房管道平面、系统图
• 室内消火栓给水系统图
• 一层消防给水平面图
• 二层消防给水平面图
• 三层消防给水平面图
• 屋面消防给水平面图

附件详情

该项目为三层大酒店建筑，主体建筑室内标高为0.00；主体建筑已建造完成。建筑共计三层，建筑高度为13.50米，建筑面积约为3690平米；建筑主要使用功能为餐饮、客房。
设计范围：室内给水排水系统、热水系统、自动喷水灭火系统、消火栓给水系统、灭火器配置。
，共21张图。

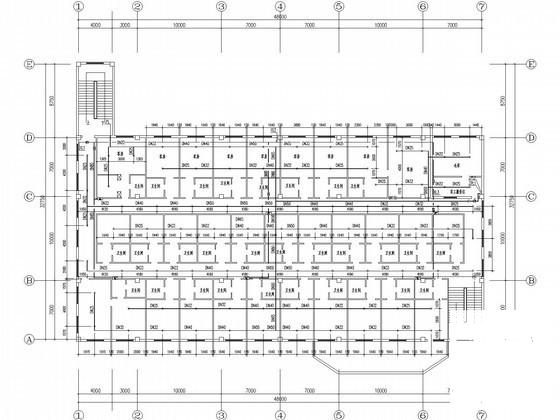

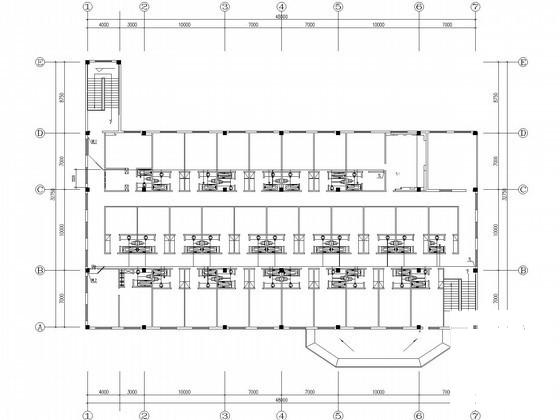

三层排水平面图

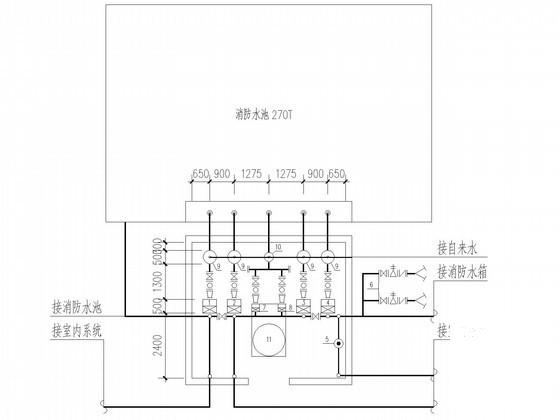

消防泵房管道平面图

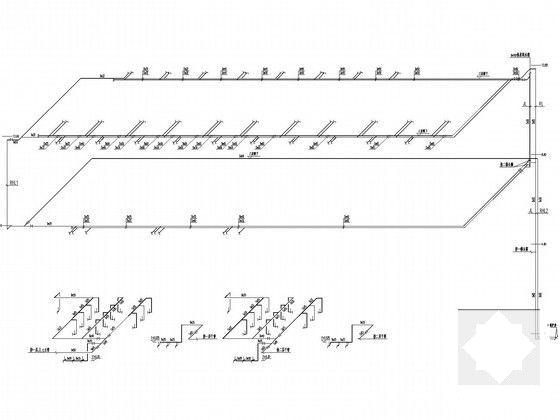

消防泵房管道系统图

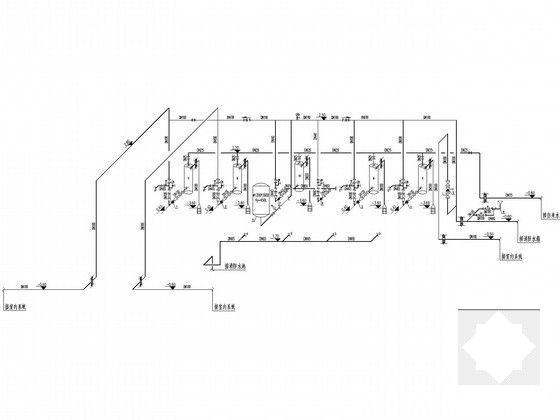

给水、热水系统图

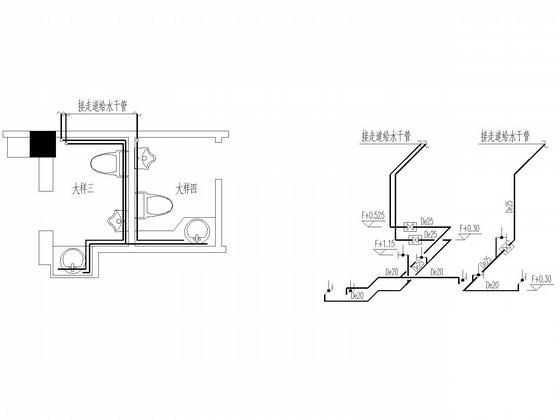

卫生间给水大样

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
