一份豪华酒店室内照明系统设计CAD施工图纸48张

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 参考图纸：48张
• 设计年代：近代
• 负荷等级：三级
• 接地方式：TN-S
• 项目所在地：海南
• 强电 设计：低压配电,电气照明,电气控制

附件详情

• 1、 电气设计 说明
• 2、照明配电系统图
• 3、房控系统配电平面图
• 4、灯光配电平面图
• 5、管线连接图

附件详情

该附件是[海南]豪华酒店室内 照明系统 设计施工图纸，总共48张。
本室内工程供电电缆、电线均采用阻燃型，金属线槽及电缆桥架接口处应做好跨接。客房浴室卫生间内手盆下方的局部等电位接线箱，距地0.5米暗装。卫生间内金属管道均应与等电位接线盒连接，然后采用BV-1x2.5穿φ16镀锌钢管接至客房配电箱，为镀锌钢质桥架采用65*50规格两条，强弱电分开铺设。

套房D插座管线连接图

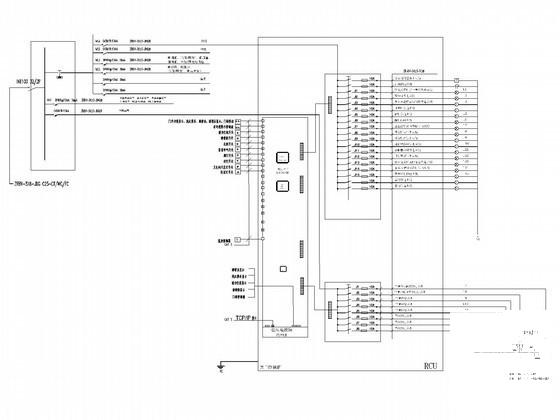

套房A房间系统图

图5

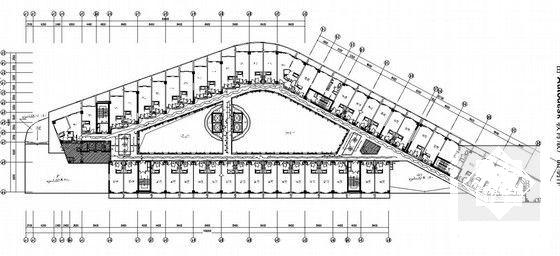

外廊及电梯厅灯光控制图

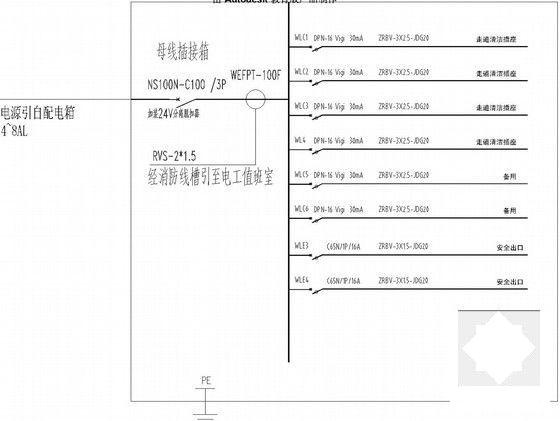

外廊配电系统图

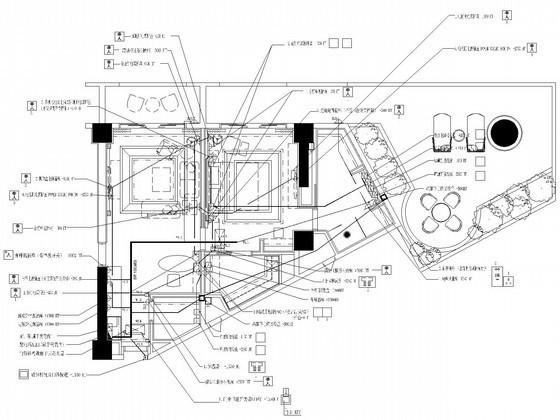

套房A弱电系统布管平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
