一份19层国际五星级酒店强电系统CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业,宾馆,酒店
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：32000平方米
• 建筑地上层数：19层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：48张
• 地下室用途：车库,设备用房
• 节点大样：其它
• 负荷等级：二级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：山东
• 强电设计： 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
• 弱电设计： 火灾自动报警系统

附件详情

• 1、电气设计说明
• 2、高压配变系统图
• 3、1#配变低压一次系统图
• 4、2#配变低压一次系统图
• 5、配电干线图
• 6、照明配电系统图
• 7、动力配电系统图
• 8、照明平面布置图
• 9、电源插座平面布置图
• 10、消防电源平面布置图
• 11、空调/厨房/其它设备动力电源平面布置图
• 12、技术层 照明平面图
• 13、地下层配电房电缆地沟基础详图
• 14、地下层电缆地沟平面图
• 15、地下层高低配及照明平面布置图

附件详情

该附件是[山东]国际五星级酒店强电系统施工图纸，总共48张。
总建筑面积~32000平方米.地上部分19层，地下1层。
设计内容：高低压配电系统、照明系统、电气消防系统等

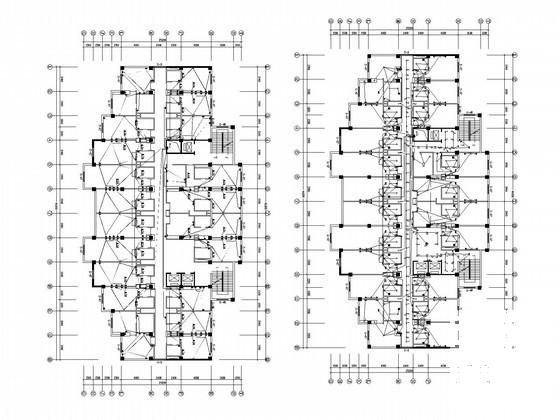

插座平面图

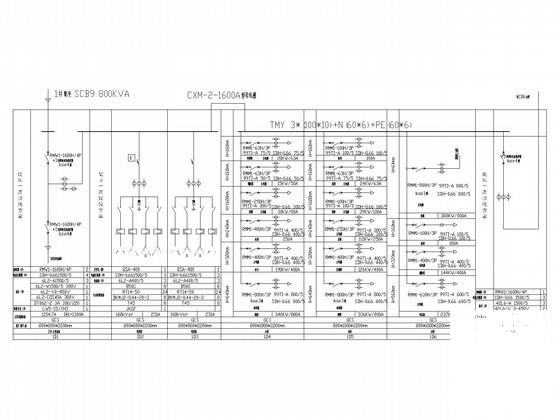

1#配变低压一次系统图

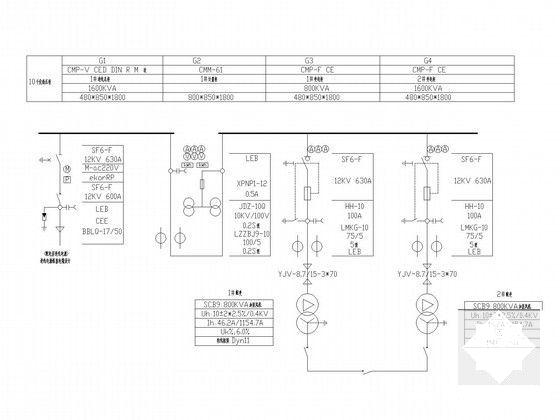

高压配变系统图

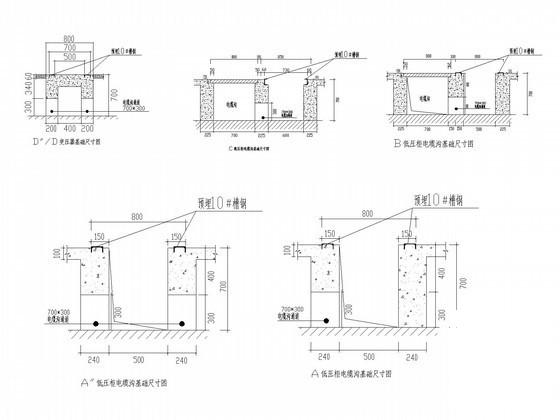

地下层配电房电缆地沟基础详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
