一份26层国际金融中心五星级酒店给排水初设CAD图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑设计面积：40000平方米
• 建筑地上层数：26层
• 建筑地下层数：3层
• 图纸设计深度：方案(初设图)
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：四区以上
• 排水体制：污废分流
• 排水技术：重力排水
• 雨水重现期：10年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 热水供应方式：集中热水供应
• 项目所在地：山西

附件详情

工程介绍：
该项目为某国际金融中心为办公、商务、酒店等综合体项目，总占地面积64279.1平方米，总建筑面积228033平方米。
该资料项目为五星级酒店，地上建筑面积约40000平方米，地下建筑面积约10000平方米，裙房6层，主楼26层，建筑高度110.06米。客房约305间，并配有会议、宴会、娱乐、餐饮等设施。地下3层，设置酒店后场、设备用房及车库。

设计内容：
酒店的室内给水系统、热水系统、排水系统、 消防系统 等的设计。

稿件，共66张图纸。

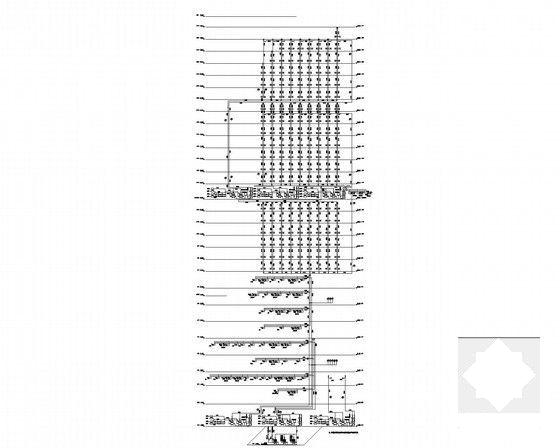

喷淋系统原理图

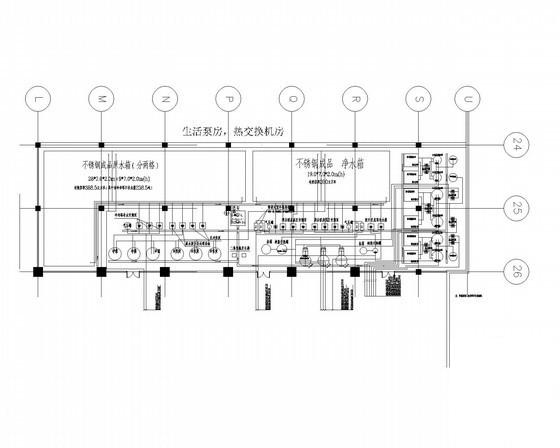

地下三层生活泵房、热交换机房

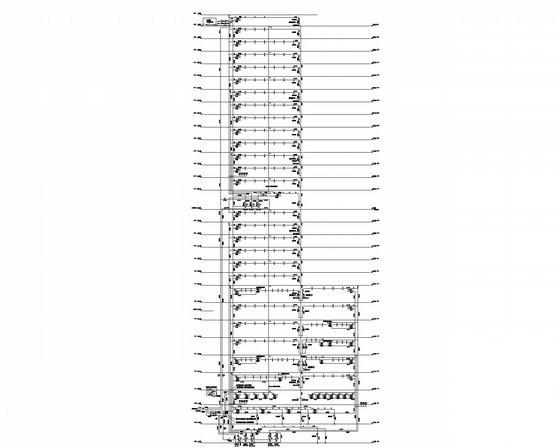

热水系统原理图

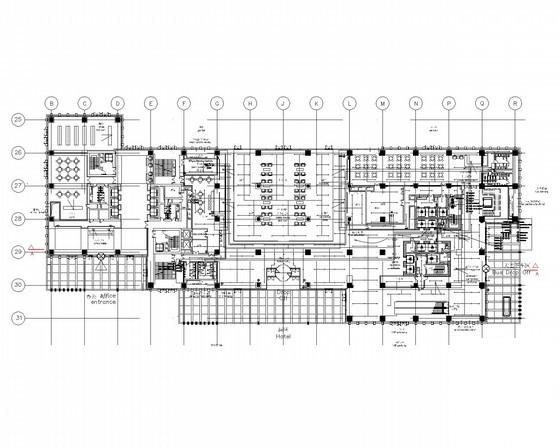

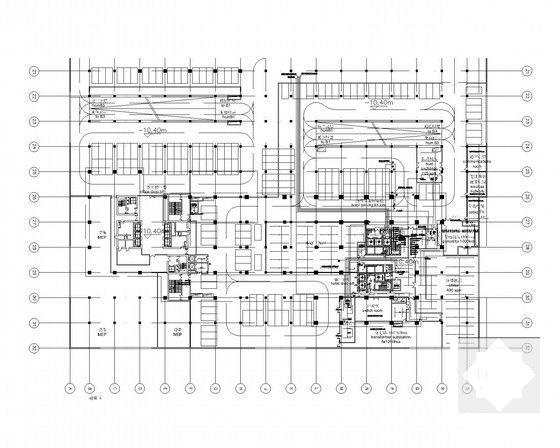

消防平面图

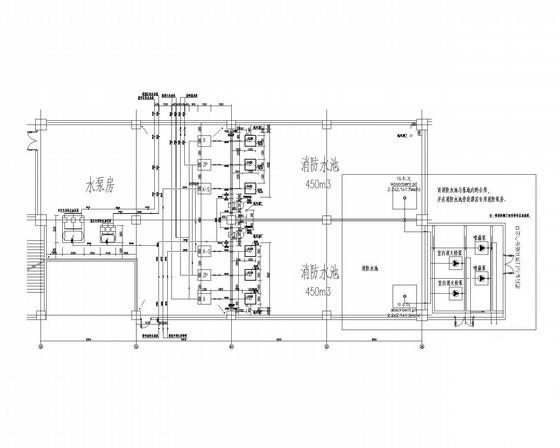

水泵房放大图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
