一份商业大楼宾馆酒店空调系统设计CAD施工图纸（空气源热泵）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 参考图纸：5张
• 设计内容：空调,冷热源
• 项目所在地：广东

附件详情

一、项目概要：
空调使用范围为地上六到八层，九层为顶层...
二、冷热源：
该项目空调系统冷热源热回收风冷热泵机组+空气源热泵机组...
三、空调系统：
1.空调区域主要采用卧式暗装风机盘管侧送风方式。
2.会所二层不满足自然通风要求，故采用机械通风...

图纸共5张。

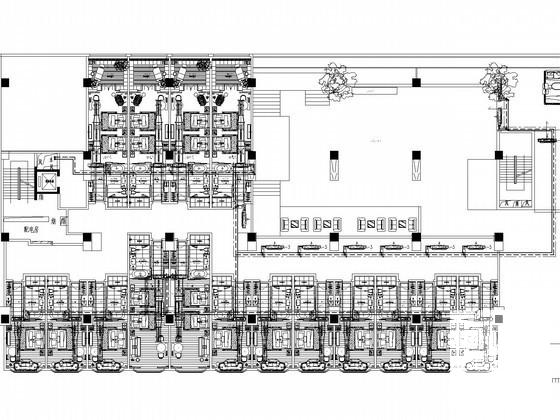

空调平面图

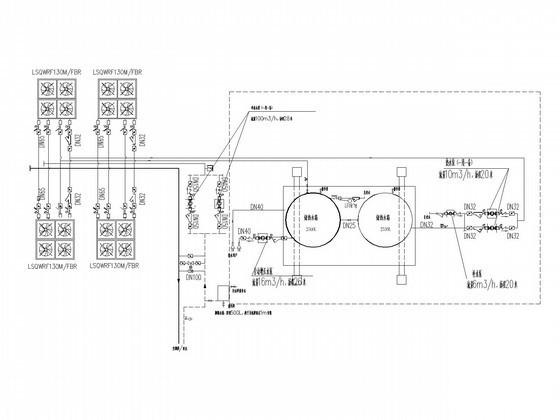

热回收风冷热泵模块机组系统图

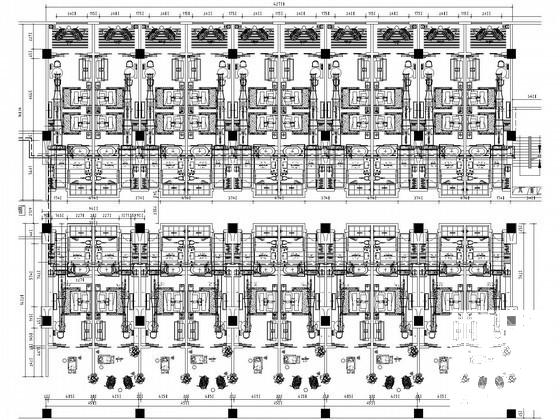

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
