一份9层办公楼空调通风设计CAD施工图纸(知名设计院)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：11322.35平方米
• 建筑地上层数：9层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：空气源热泵
• 空调系统：空气-水系统
• 水系统：单式泵,变流量,异程式
• 项目所在地：四川

附件详情

• 设计施工说明
• 主要设备材料表

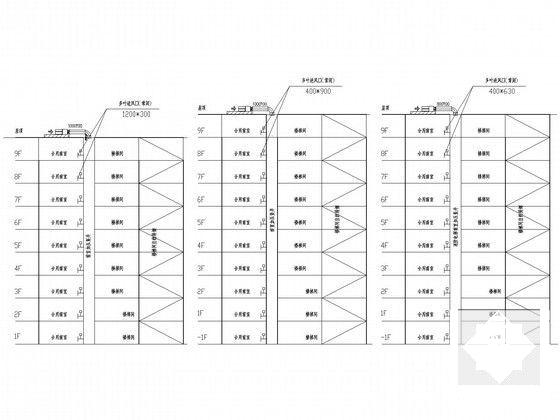

• 加压送风工艺流程图

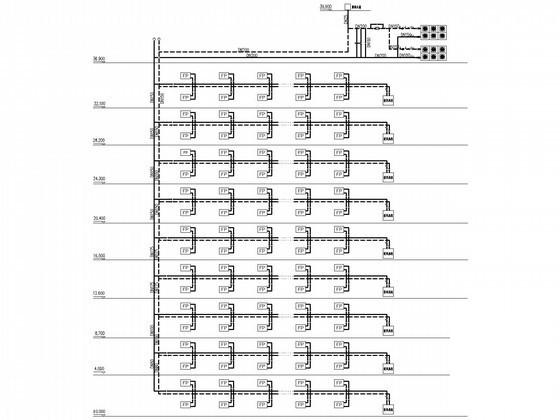

• 空调水系统流程图

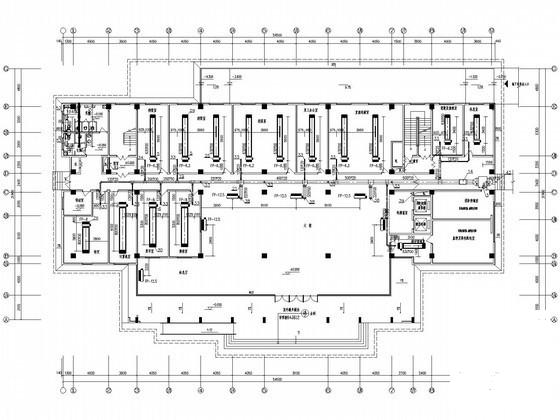

• 负一层通风平面图

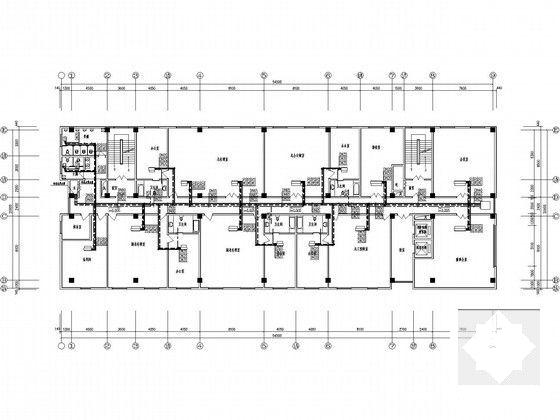

• 风管平面图
• 水管平面图
• 屋顶加压风机平面图

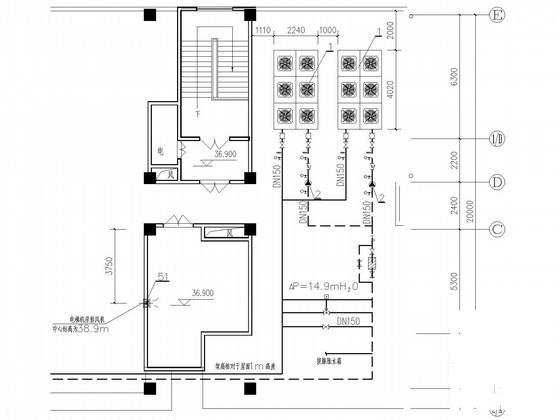

• 室外制冷主机布置平面图

附件详情

稿件为四川成都某高层办公楼空调通风设计施工图纸；大楼共十层，其中地上九层，地下一层，建筑高度为37.65m，地上部分主要为办公室及会议室，地下层为车库和设备用房,总建筑面积为11322.35m，其中，地上建筑面积10227.391m2，地下建筑面积1094.96m2。
设计内容：1. 地下一层汽车库和设备房通风设计；
2. 一至九层办公楼的中央空调系统设计；
3.地下一层至九层前室的正压送风设计。

，图纸共23张，由某知名设计院设计。

空调水系统流程图

室外制冷主机布置平面图

加压送风流程图

水管平面图

成都办公楼空调通风设计施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

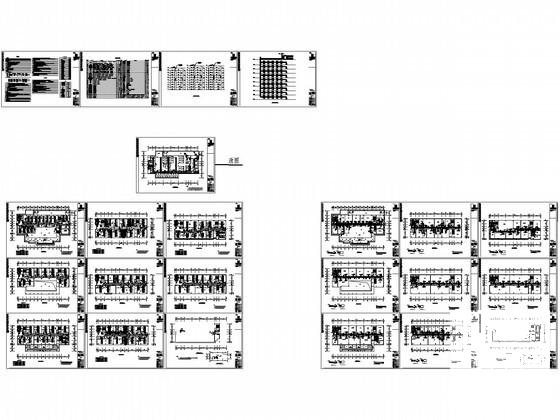

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
