一份7层办公楼建筑给排水CAD施工图纸(消防水池及泵房)

[复制链接]

0

主题

0

帖子

1445

积分

超级版主

Rank: 8Rank: 8

积分
1445
发表于 2020-2-29 21:33:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:5000平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水设备:高位水箱
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,水泵,卫生间

附件详情

  • 资料目录
  • 给排水设计施工说明 图例 设备主材表
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五层给排水平面图
  • 六层给排水平面图
  • 七层给排水平面图
  • 机房层给排水平面图
  • 卫生间给排水大样图A~D
  • 给水系统图
  • 排水系统图
  • 消火栓给水系统图
  • 消防水箱详图
  • A-A剖面图
  • 消防水池及泵房大样图
  • 消防泵给水系统图

附件详情

项目概要:该项目位于湖北,是一办公楼建筑项目,建筑层数为地上七层,建筑面积约5000平方米,屋顶高度为21米;
设计范围:生活给水系统,排水系统,消火栓系统,灭火器设置等;
,共计12张图纸

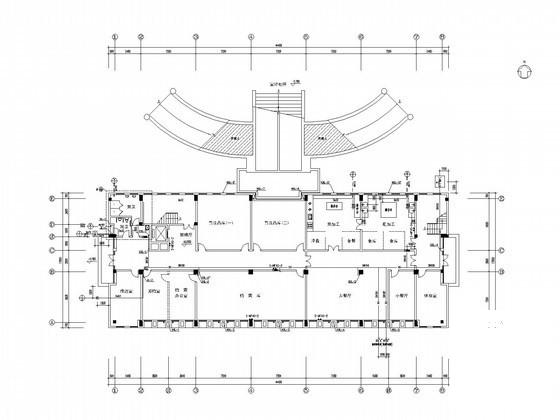

七层给排水平面图

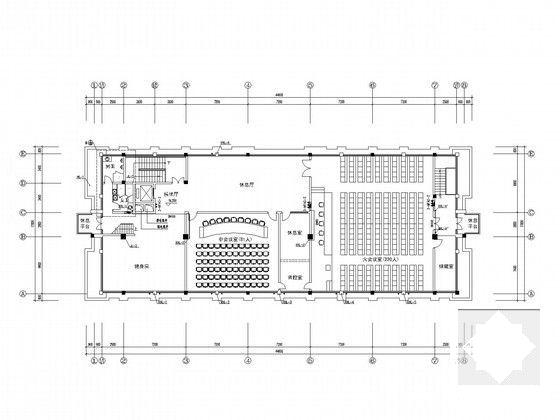

卫生间大样图

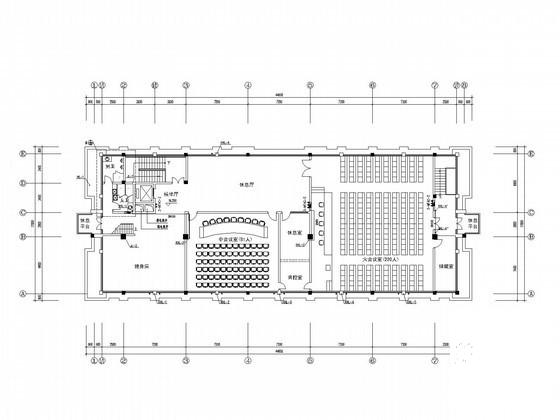

七层给排水平面图

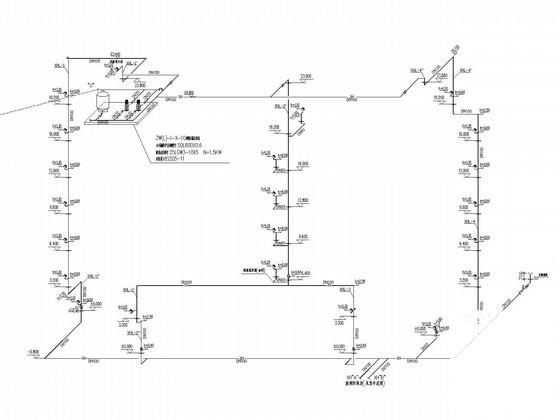

消火栓给水系统图

消防水池建筑施工图 - 1
第 1 张图
消防水池建筑施工图 - 2
第 2 张图
消防水池建筑施工图 - 3
第 3 张图
消防水池建筑施工图 - 4
第 4 张图
消防水池建筑施工图 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-29 21:33:55上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edewfdccsc0w2c2feee.rar

794.7 KB

下载  售价: 100 积分    赚积分
