高层住宅建筑通风排烟系统设计施工CAD图纸（幼儿园）

hhjjxx88990 · 发表于 2021-3-24 20:58:47

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

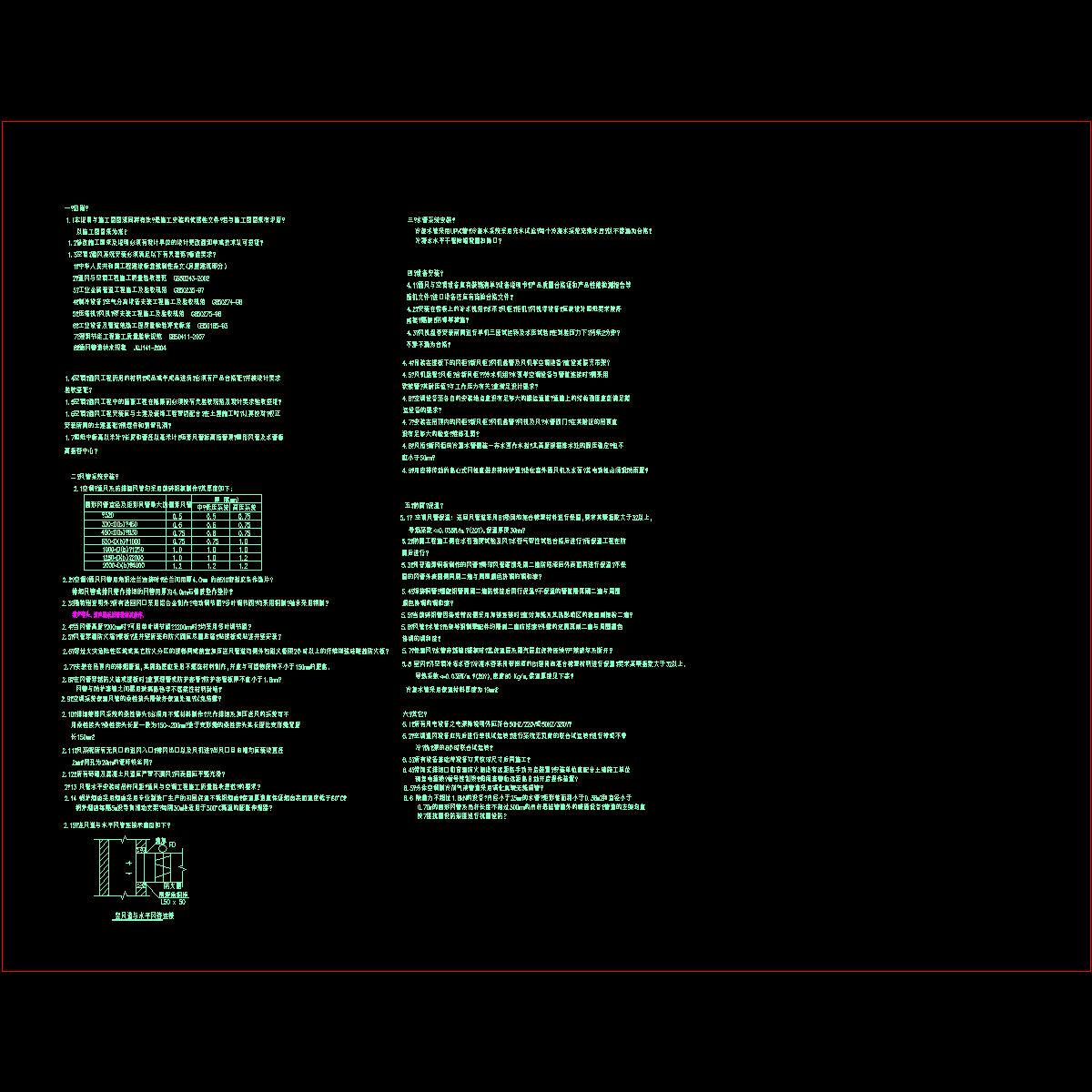

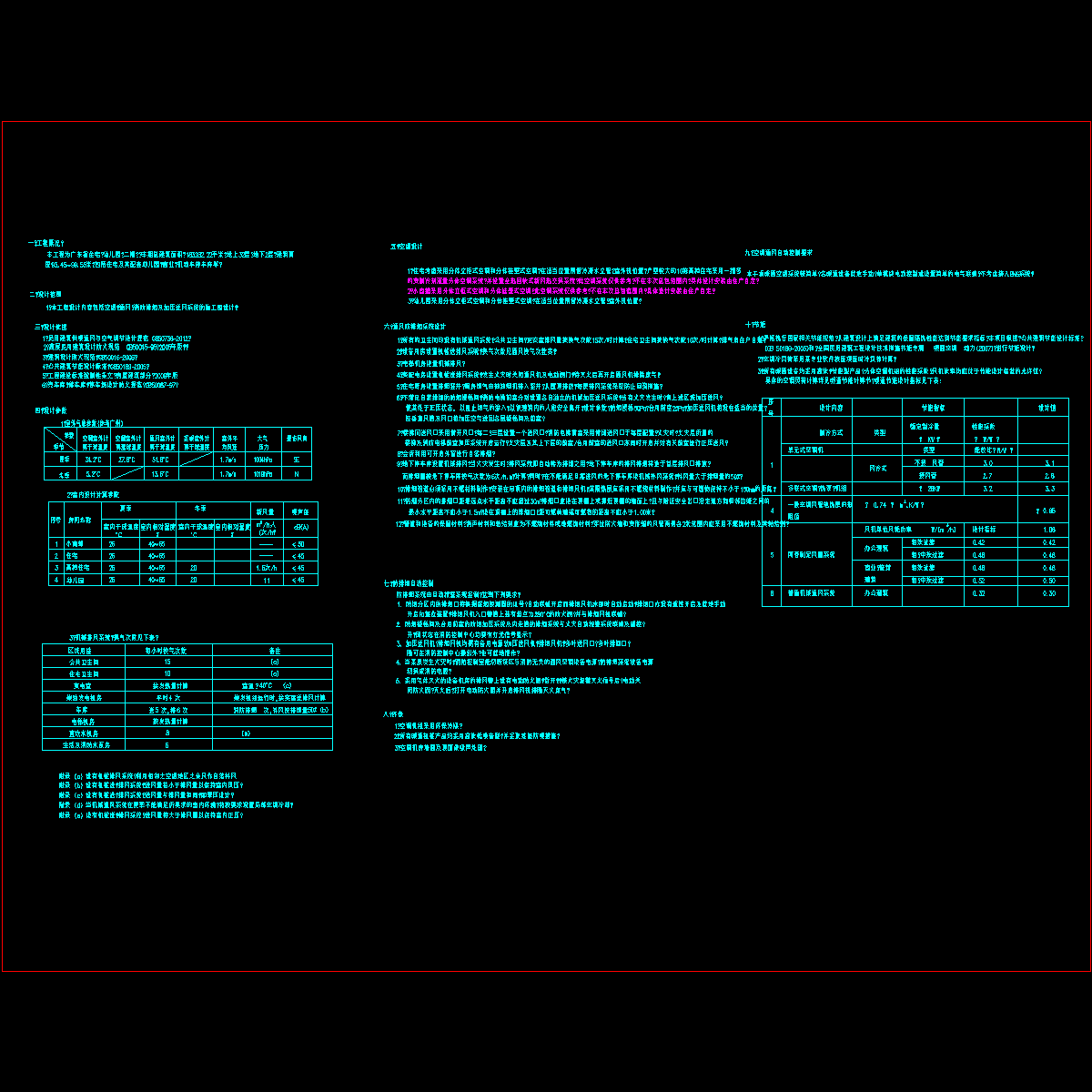

设计说明：有
建筑类别：住宅
建筑高度：高层建筑
建筑面积：183282.22平方米
地上层数：32层
地下层数：2层
图纸设计深度：施工图

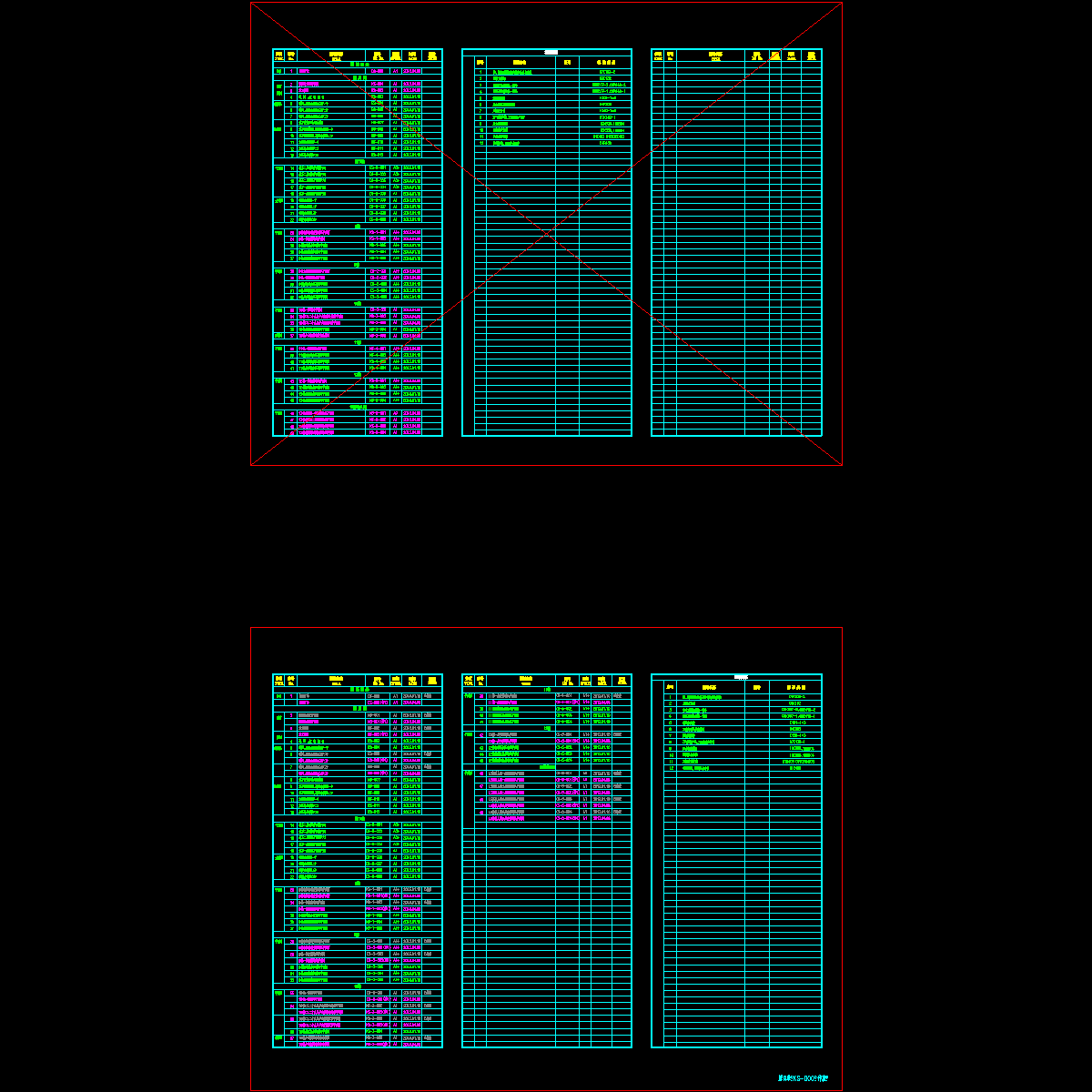

参考图纸：23张
设计年代：近代
设计内容：空调,通风,防排烟
冷热源：空气调节器
空调系统：制冷剂系统
项目地址：广东

附件详情

一、项目概要：
该项目为为广东省中山市一高档住宅楼及配套幼儿园通风系统设计，总建筑面积：183282.22平米，地上32层，地下2层，建筑高度93.45~99.55米。包括住宅及其配套幼儿园、商业、机动车停车库等。
工程设计内容包括空调、通风、消防排烟及加压送风系统的施工图设计。
二、资料设计内容
1、空调系统设计：
住宅考虑采用分体立柜式空调和分体挂壁式空调，在适当位置预留冷凝水立管、室外机位置。户型较大的10栋高档住宅采用一拖多的变制冷剂流量分体空调系统，并设置全热回收式新风热交换系统；小商铺采用分体立柜式空调和分体挂壁式空调；幼儿园采用分体立柜式空调和分体挂壁式空调......

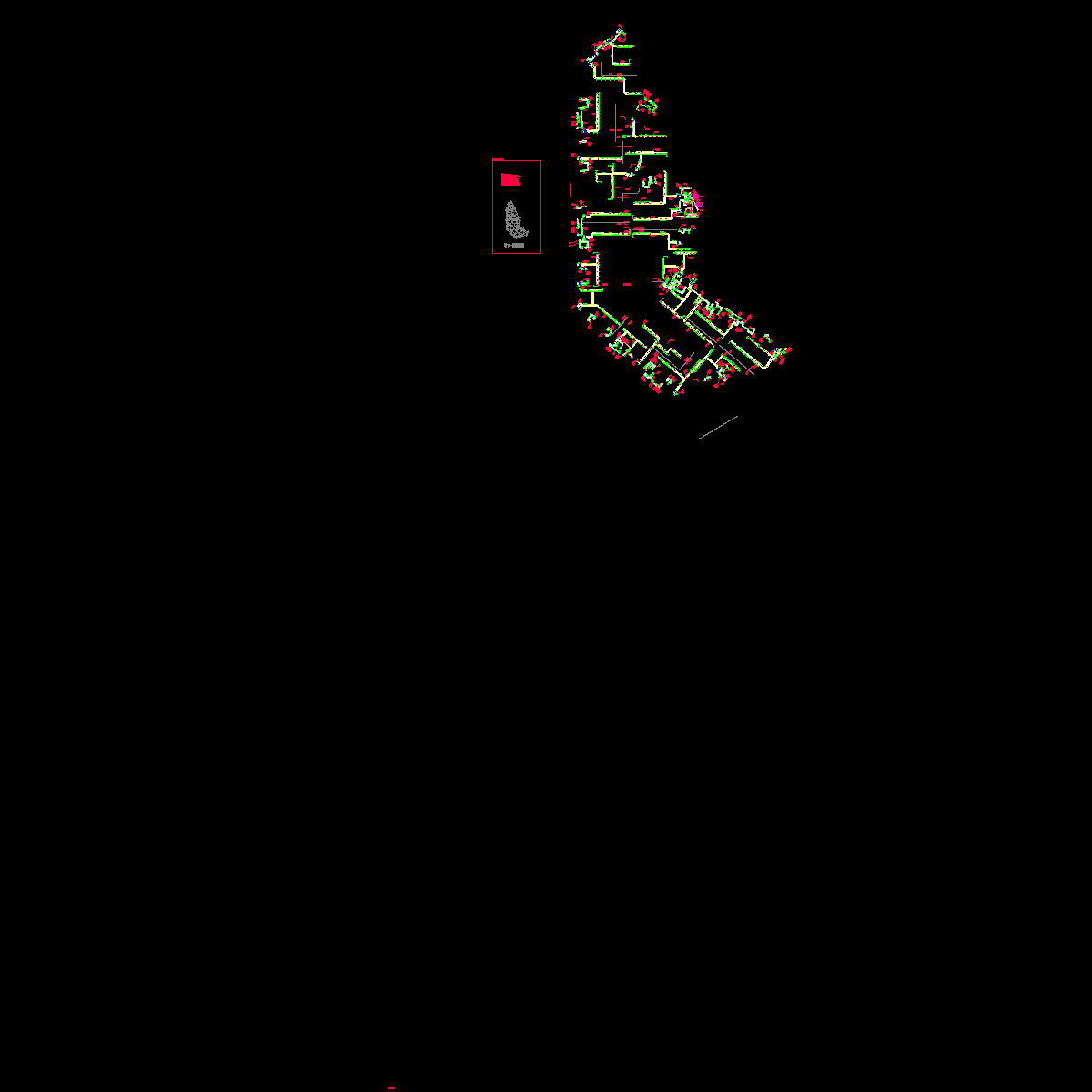

2、通风防排烟系统设计：

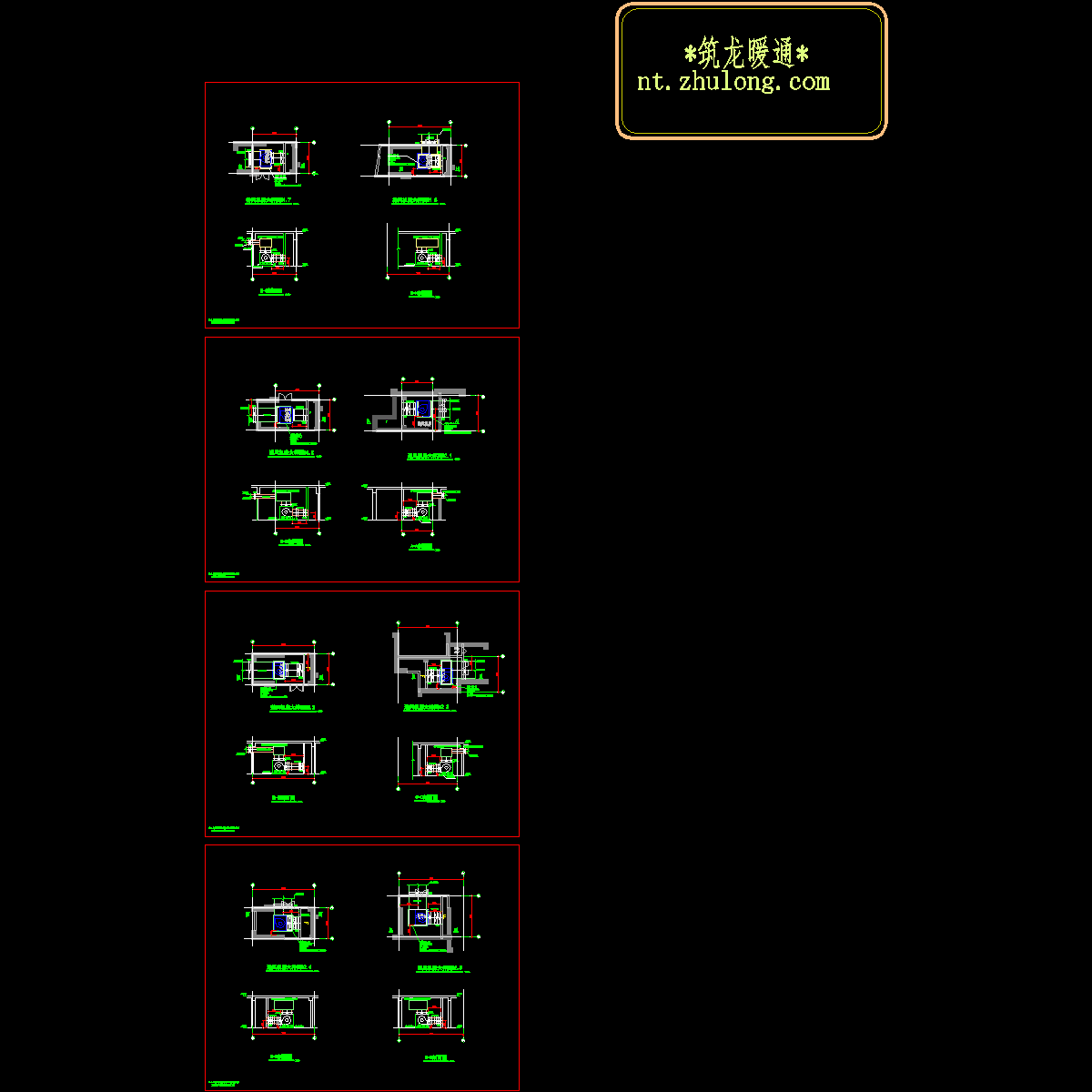

（1）所有的卫生间均设有机械通风系统。公共卫生间、更衣室排风量按换气次数15次/时计算。住宅卫生间按换气次数10次/时计算，排气扇住户自理。设备用房、电梯、变配电机房设置机械送排风系统。

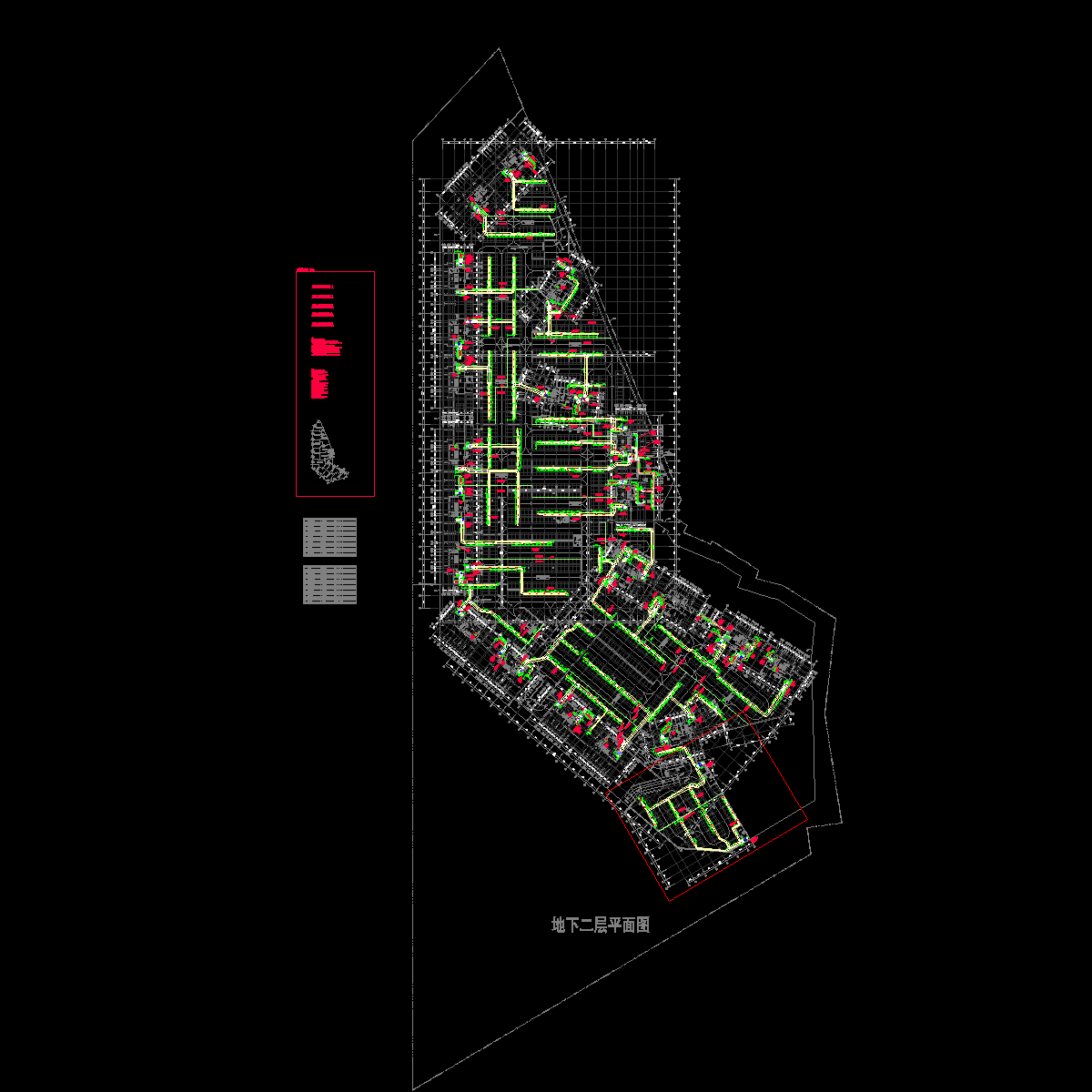

（2）地下停车库设置机械排风，当火灾发生时，排风系统即自动转为排烟之用。地下停车库的排风排烟将设于首层排风口排放，而排烟量按地下停车库换气次数为6次/h.m3计算。同时，在不能满足自然进风的地下停车库设机械补风系统，补风量大于排烟量的50%......

编制于近代年，图纸共23张。
