一份24层商住楼给排水CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑层数：高层建筑
• 地上楼层：24层
• 地下楼层：2层
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：更多
• 设计内容：给水系统,污水排水系统,雨水排水系统,消火栓系统,气体灭火系统
• 地下室：车库
• 参考图纸：20张以下
• 设计年代：近代

附件详情

该项目为成都某房地产集团开发的商住小区及其配套设施，设计内容包括：室内生活给水、排水和室内消防给水系统及建筑灭火器配置等。该资料包含各楼层平面图、系统图、大样图等等共计19张图纸。

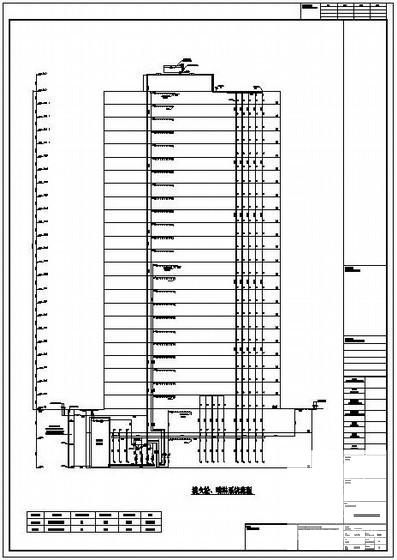

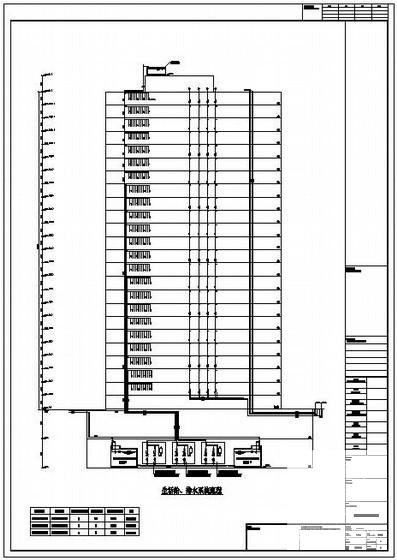

消火栓喷淋系统流程图

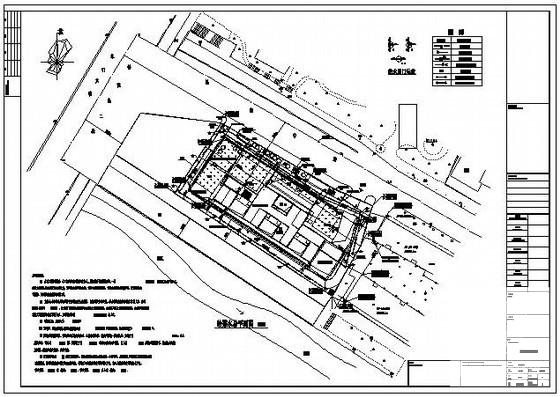

给排水总平面图

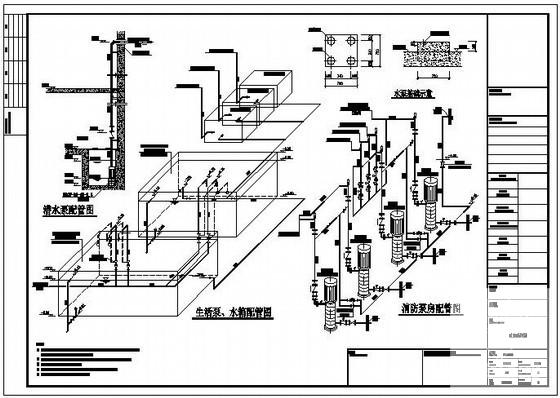

泵房系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
