附件设计说明：有
-
建筑类别：住宅,商业
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：29885.32平方米
-
建筑地上层数：20层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：18张
-
设计年代：近代
-
地下室用途：车库,设备用房
-
生活供水设计：生活给水系统
-
排水设计：污水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水设备：高位水箱,稳压泵
-
供水方式：市政供水,变频供水,分区供水
-
供水分区：两区
-
排水体制：雨污分流
-
排水技术：重力排水
-
雨水重现期：50年
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：40
-
大样节点：水箱
-
项目所在地：重庆
附件详情
-
设计说明
-
资料目录
-
室内给排水系统原理图
-
消防给水系统原理图
-
地下二层给排水平面图
-
地下二层喷淋平面图
-
地下一层给排水平面图
-
地下一层喷淋平面图
-
一层给排水平面图
-
一层喷淋平面图
-
二层平面图
-

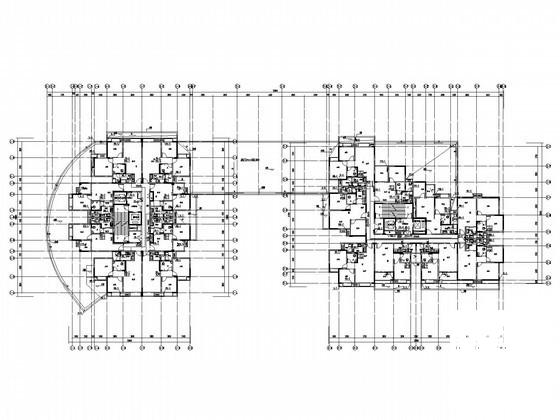

1#楼三-十九层平面图
-
1#楼屋顶平面图
-
2#楼三-二十层平面图
-
2#楼屋顶平面图
-
2#楼屋顶水箱大样图
-
水池泵房管道安装平面图
-
水池泵房管道安装剖面图
-
给排水总平面图
附件详情
项目概要：该项目位于重庆，总建筑面积29885.32m2，共1#楼、2#楼两栋塔楼和一层裙楼组成。地下车库共负二层，停车位171辆。3、本栋建筑高度59.3m，性质为一类高层商住楼。塔楼住宅按普通住宅设防，消防用水量按一类高层商住楼计算。
该资料范围是本建筑生活给水系统、污水系统、雨水系统、消火栓系统、自喷系统、气体灭火系统。
，共计18张

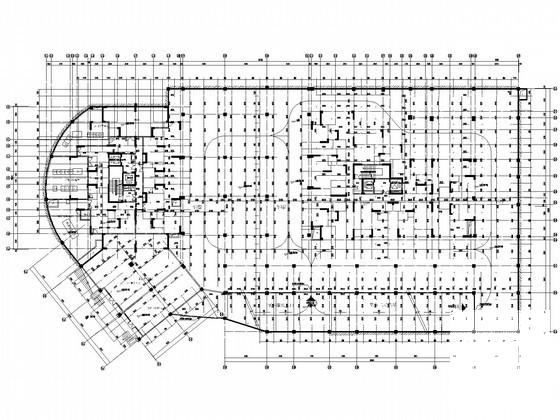

地下一层喷淋平面图

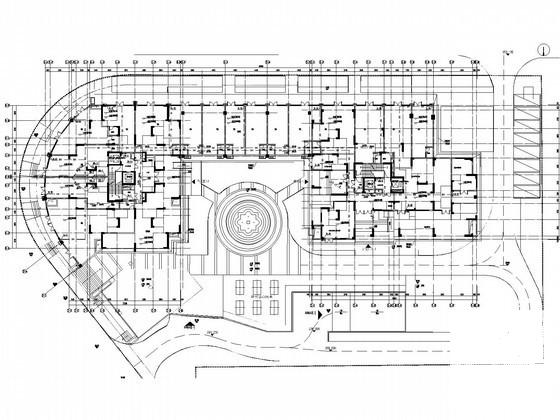

二层平面图

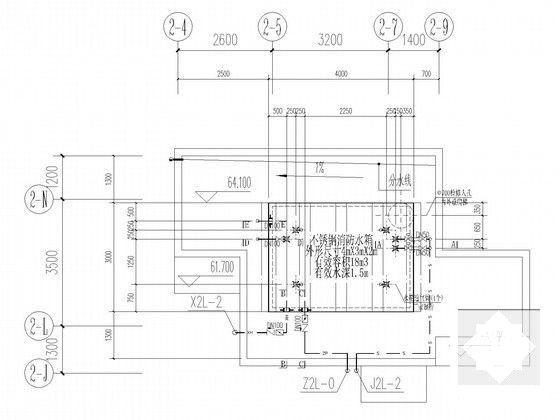

2号楼屋顶水箱大样图

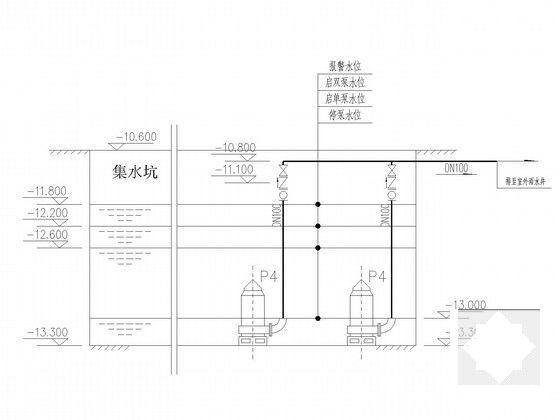

泵房集水坑剖面图

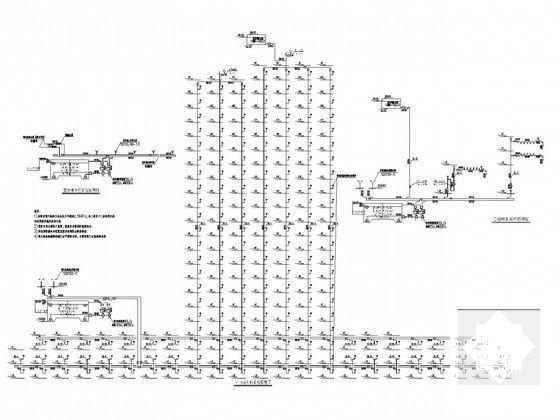

室内消火栓系统原理图
给排水系统原理图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
