该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：娱乐
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：28张
-
生活供水设计：生活给水系统
-
排水设计：雨水系统
-
供水方式：市政供水
-
排水技术：重力排水
-
项目所在地：江苏
附件详情
-
平面布置图
-
总电源配电、计量箱系统图
-
地下室配电系统图
-
配电系统图
-
配电平面图
-
给排水平面图
-
给水系统图
-
排水系统图
附件详情
项目概要：本建筑为地上三层、地下一层的高级会所。建筑高度小于24米，混凝土框架结构。
设计范围：给水系统、排水系统、弱电系统、
照明系统
、配电系统。
共28张图。

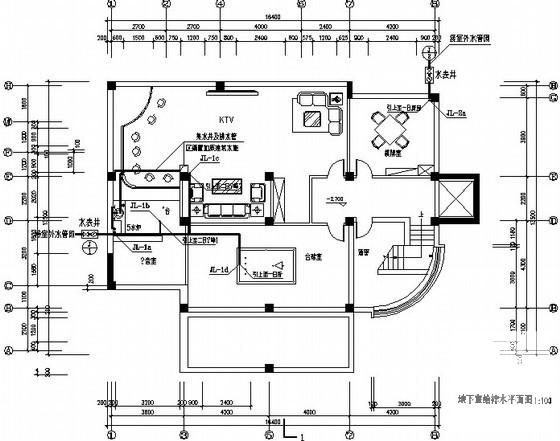

第 1 张图

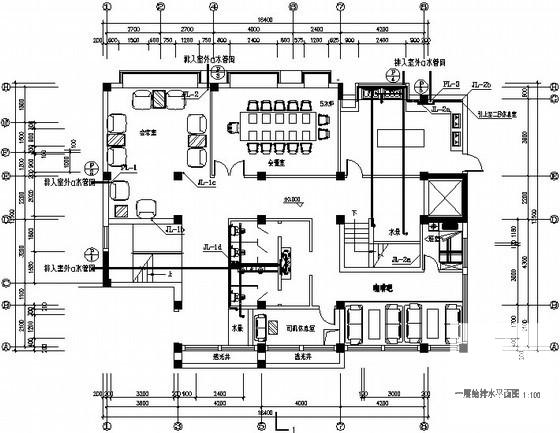

第 2 张图

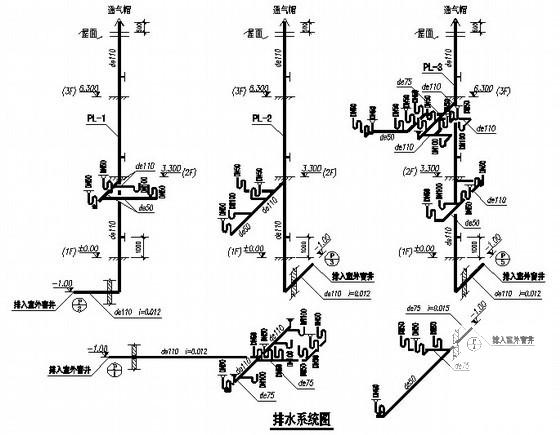

第 3 张图

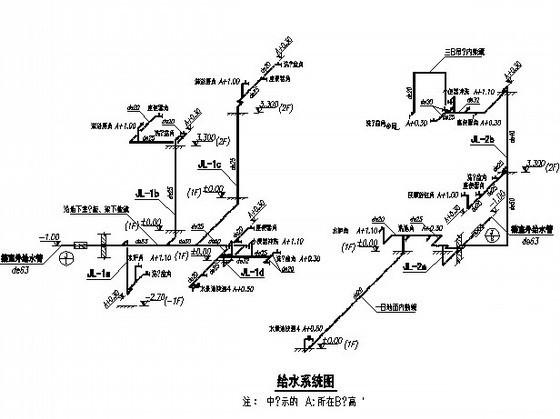

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-3-1 14:09:39上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
|
