一份5层人民医院门诊楼给排水CAD施工图纸(卫生间大样)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 火灾危险等级：轻危险级
• 大样节点：卫生间
• 项目所在地：安徽

附件详情

• 资料目录
• 设计说明
• 排水系统图（一）
• ……
• 给水系统图（四）
• 卫生间大样（一）
• ……
• 卫生间大样（六）
• 一层给水 平面布置图
• 一层排水平面布置图
• 二层给水平面布置图
• 二层排水平面布置图
• 三层给水平面布置图
• 三层排水平面布置图
• 四层给水平面布置图
• 四层排水平面布置图
• 五层给水平面布置图
• 五层排水平面布置图

附件详情

项目概要：该项目位于安徽，2.3建筑层数及高度: 地上五层；建筑高度：23.40米。其中首
层层高：5.2米；二层~四层层高：4.4米；五层层高：4.8米。2.4结构类型及抗震设防烈度:
建筑设计结构形式:框架结构；合理使用年限为50年，抗震设防烈度为7度。建筑防火设计等级：建筑
防火分类为多层建筑，耐火等级为二级。
：，共计26张图纸；

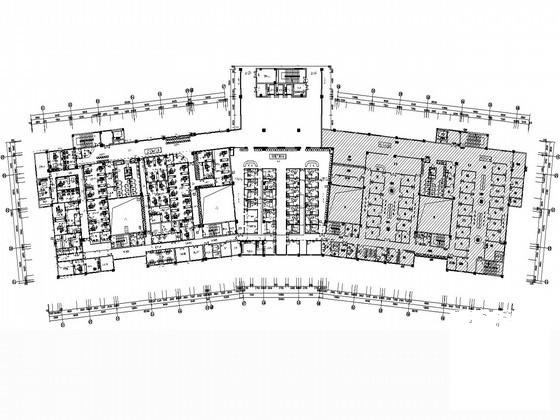

四层排水平面布置图

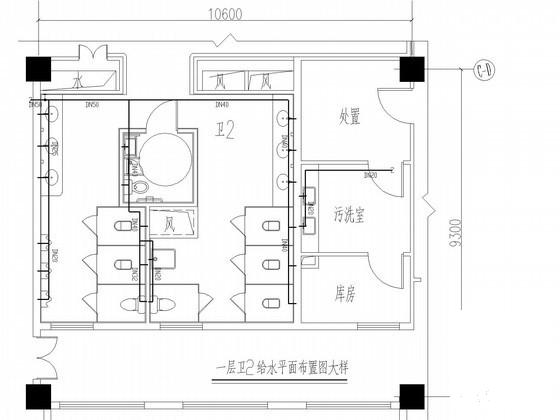

一层卫生间平面布置图

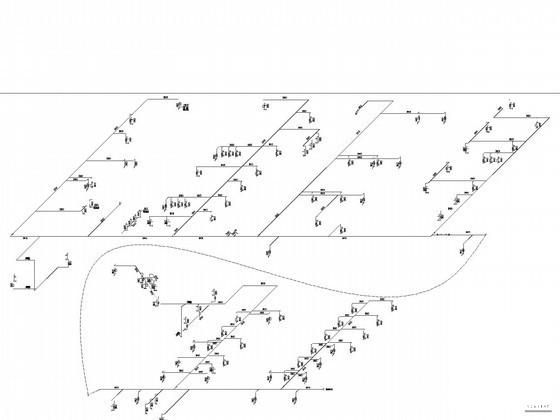

排水系统图

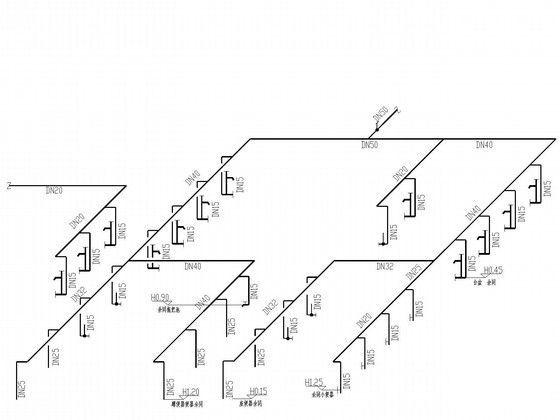

四层给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
