一份6层青少年活动中心给排水CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业,娱乐
• 建筑高度类型：多层建筑
• 建筑设计面积：7090平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 生活供水设计：生活给水系统,直饮水系统
• 生产供水设计：循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,稳压泵,水池
• 供水方式：市政供水,高位水箱供水,无负压供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：3年
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱,卫生间
• 项目所在地：福建

附件详情

• 资料目录
• 给排水设计说明及图例

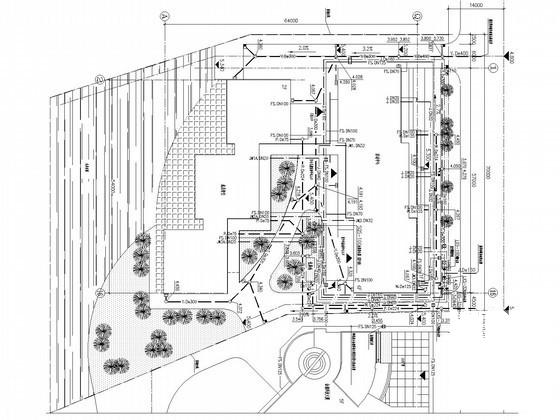

• 总体给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 六层给排水平面图
• 屋面给排水平面图
• 机房屋面给排水平面图
• 裙房给排水系统图
• 消火栓及冷凝排水系统图
• 主楼给排水系统图
• 卫生间给排水大样图

附件详情

该项目位于福建，为青少年活动中心，生活给水由市政生活给水管引进，进水管径为De160。进水管分三路，一路供给办公，工、青、妇三部分各设置LXS-32水表（包含裙房）；一路供给店铺，每间店铺设置LXS-15水表；一路供给消防，设置LXS-100消防水表，消防进水管设置防污隔断阀组，进水管室外成环布置，上设两套室外消火栓。本楼最高日用水量23m3，最大时用水量5.6m3。建议室外绿化浇洒用水采用公共水面的水，本楼三个部门与科技大楼共建合用。
，共14张图。

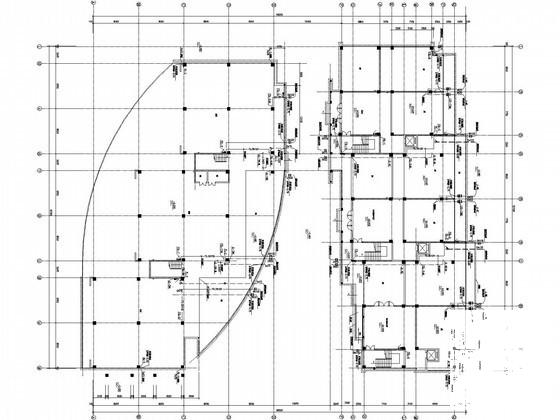

一层给排水平面图

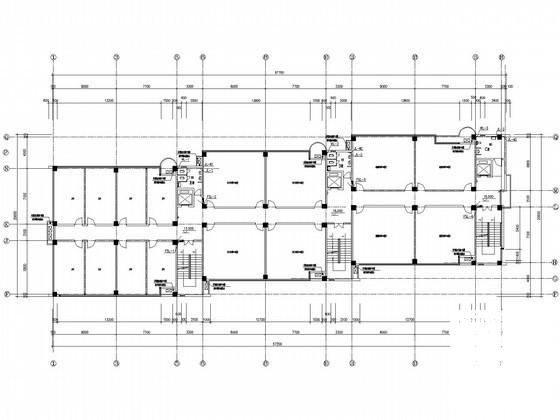

五层给排水平面图

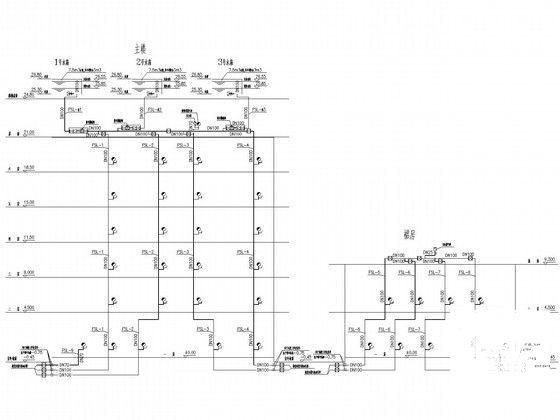

消火栓系统图

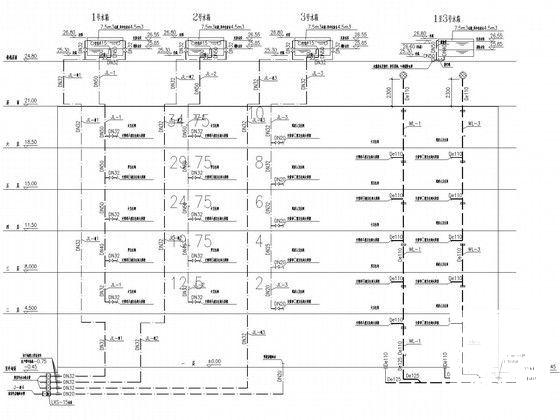

主楼给排水系统图

A型卫生间大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
