苏北城市青少年活动中心给排水CAD图纸

附件详情

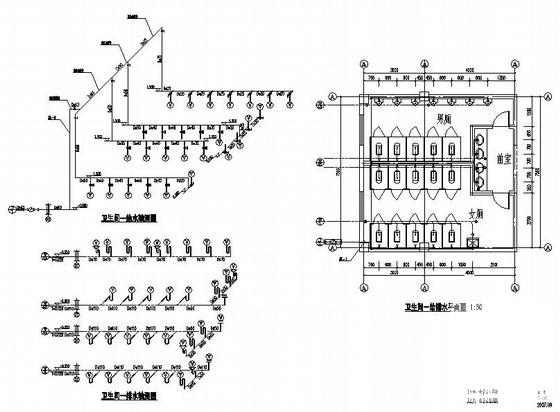

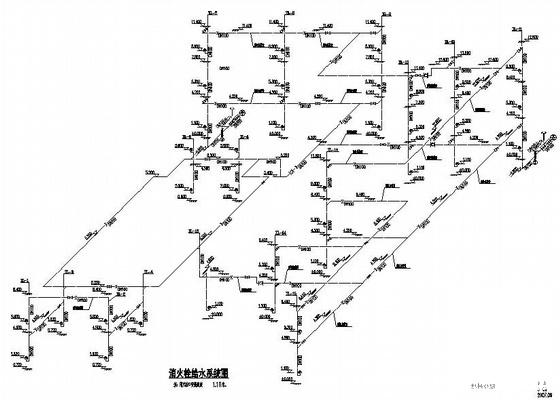

苏北某市青少年活动中心，室内设置给水、污水、消火栓给水、灭火器系统。消防采用常高压系统。室内生活给水系统：1、市政供水压力为0.28MPa，，满足生活给水所需水压要求，学生用水量标准：40L/人·d，水表设于室外水表井内。、最高日生活用水量：5.5m3/d最大小时用水量：1.27m3/h.室内外排水系统：1、室内外采用雨污分流制，污水经化粪池处理后排至室外污水管道系统。2、卫生间污废水合流排入室外污水管道，卫生间生活污水单立管伸顶通气排水。
