附件设计说明：有
-
建筑类别：商业,教育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：4000平方米
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
参考图纸：19张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,稳压泵,水池
-
供水方式：市政供水,高位水箱供水,无负压供水
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
雨水重现期：2年
-
火灾危险等级：中危险级Ⅱ级
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：15
-
大样节点：水箱,卫生间
-
项目所在地：四川
附件详情
-
幼儿园
-
资料目录
-
设计说明
-
一层给排水及消防平面图
-
二层给排水及消防平面图
-
三层给排水及消防平面图
-
给排水大样图
-
给水系统原理图
-
排水系统原理图
-
消防系统
原理图
-
商业
-
设计资料目录
-
设计总说明
-
一层平面图
-
二层平面图
-
三层平面图
-
屋顶层平面图
-
一层喷淋平面图
-
二层喷淋平面图
-
三层喷淋平面图
-
消火栓、喷淋系统图
-
卫生间大样图及系统图
-
给排水总平面图
附件详情
该项目位于四川，该项目分为多期建设,每期的各个系统在小区内连成一个整体.该项目北,东,西临市政道路,其北,东,设有商业用房,该项目总建筑面积约37万平米,占地面积约85635平米;该项目地形较为平坦,
市政道路
东北侧缴高;由于该项目分期建设,整个小区的消防泵房在一期设置,以保证整个小区生活加压供水及消防正常使用。该项目为地上局部三层商业楼,占地面积1521.25平米,建筑高度13.2m。耐火等级为一级。±0.000所对应的绝对标高以建筑专业为准。幼儿园,建筑面积为2434.8平方米。
设计范围：红线范围内的室内外给水系统,排水系统,,雨水系统,消防系统(该资料仅为一期).但不包括建筑物内的二装设计以及总图。
，共19张图。

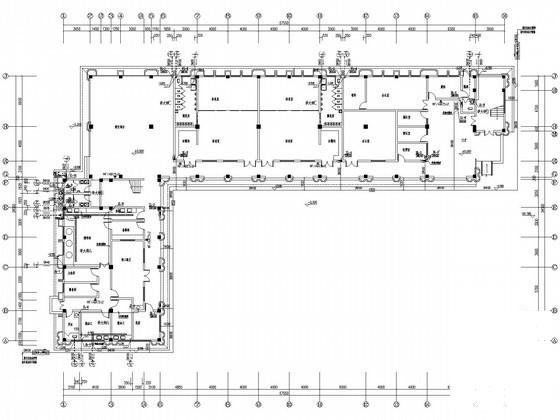

幼儿园一层给排水及消防平面图

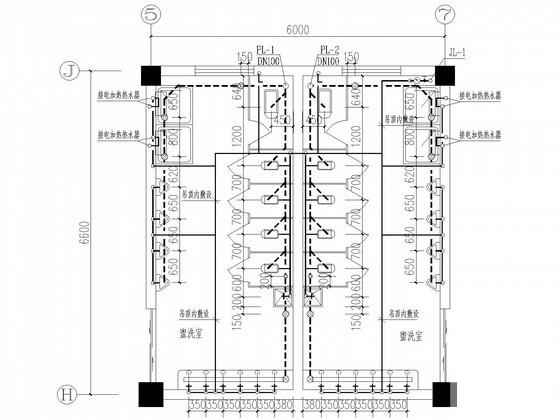

大样C

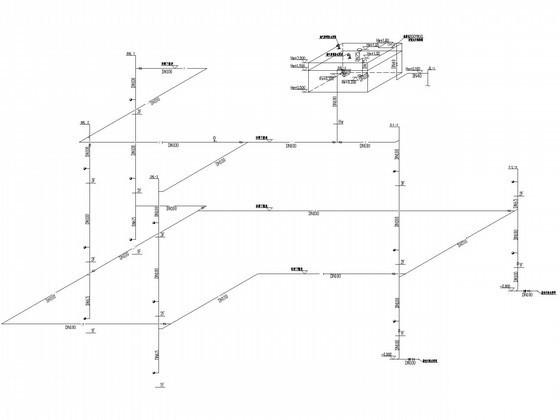

消火栓系统图
